Antriebsset GfA SE 9.24 90 Nm | TS 970, DW, NHK, 7 m Kabel

Name: Antriebsset GfA SE 9.24 90 Nm | TS 970, DW, NHK, 7 m Kabel
Brand: IDD-Parts
SKU: 110005001
Price: 844.0 EUR
Availability: InStock

€844,00 €1.138,00

inkl. MwSt. Versand wird beim Checkout berechnet.

Beschreibung

Antriebsset GfA SE 9.24 – 90 Nm mit TS 970, DW, NHK

Komplettes Industrietor-Antriebsset mit Schaltschrank TS 970, pneumatischer Unterlaufsicherung (DW) und Handnotbetätigung (NHK). Ausgelegt für robuste Industrieeinsätze, mit Fokus auf Sicherheit und Arbeitssicherheit.

Produktübersicht

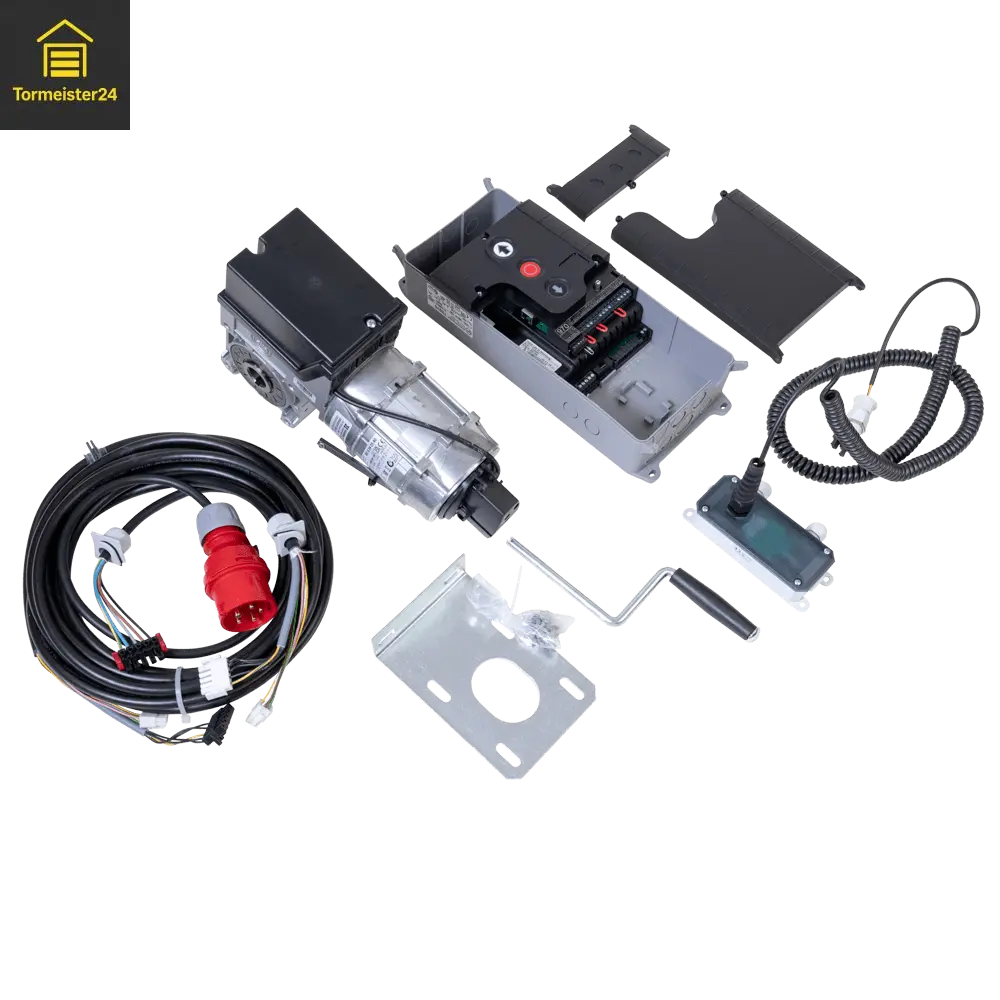

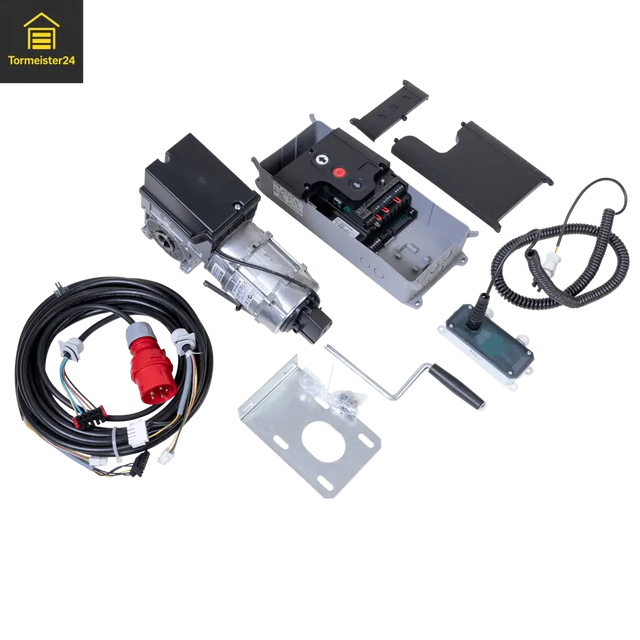

Dieses GfA Antriebsset kombiniert den Antrieb SE 9.24-25,40 DES NHK mit dem Schaltschrank TS 970 und einem 7 m Verbindungskabel. Die digitale Endschaltertechnik sorgt für präzise Torpositionen. Die pneumatische Unterlaufsicherung unterstützt die sichere Torbewegung im Alltag.

Geeignet für Toranlagen mit 25,4 mm Hohlwelle und 3x400 V Anschluss. Für viele Hersteller einsetzbar (GfA, Universal, Alpha Deuren International, weitere).

Technische Daten

Artikelnummer (MPN)	110005001
Antrieb	GfA SE 9.24-25,40 DES NHK (inkl. Triebwerkaufhängung)
Steuerung	TS 970 Schaltschrank
Drehmoment	90 Nm
Drehzahl	24 U/min
Versorgung	3x400 V, Neutralleiter und Erde, 50 Hz
Schutzart	IP65
Wellenaufnahme	25,4 mm Hohlwelle
Endschalter	Digital, Schaltbereich 20 Umdrehungen
Sicherheitsausstattung	Pneumatische Unterlaufsicherung (DW)
Handnotbetätigung	Pendel (NHK)
Verbindungskabel	7 m
Max. Torgewicht	300 kg
Gewicht	16,7 kg
Einheit	stuk
Torhersteller	GfA, Andere, Universal, Alpha Deuren International

Sicherheit und Arbeitssicherheit: Der Anschluss an 3x400 V darf ausschließlich durch Elektrofachkräfte erfolgen. Vor Inbetriebnahme sind Sicherheitsfunktionen, Endlagen und Notbedienung zu prüfen. Wartung und Prüfung gemäß Betreiberpflichten durchführen.

Vorteile

Komplettset: Antrieb, TS 970 Schaltschrank und 7 m Verbindungskabel.
Digitale Endschalter für präzise Endlagen und reproduzierbare Torfahrten.
IP65 für anspruchsvolle Industrieumgebungen.
Pneumatische Unterlaufsicherung (DW) unterstützt einen sicheren Betrieb.
Handnotbetätigung (NHK) als wichtige Funktion bei Stromausfall oder Servicefällen.
Universell einsetzbar bei vielen Toranlagen und Herstellern.

Anwendung & Montage

Das Set ist für Industrietore mit 25,4 mm Hohlwelle ausgelegt. Die Montage umfasst die mechanische Befestigung des Antriebs inklusive Triebwerkaufhängung, die Verdrahtung zum TS 970 Schaltschrank sowie die Einrichtung der digitalen Endlagen.

Für einen sicheren Betrieb sind alle sicherheitsrelevanten Komponenten (inklusive Unterlaufsicherung) funktionszuprüfen und in die Anlagenlogik einzubinden.

Wichtiger Hinweis: Montage, Anschluss und Inbetriebnahme nur durch qualifiziertes Fachpersonal. Vor Arbeiten an der Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern.

Praxisbeispiel

In einer Logistikzufahrt wurde ein bestehendes Industrietor modernisiert. Durch den Wechsel auf das GfA SE 9.24 Set mit TS 970 konnte die Endlagenpräzision verbessert werden. Die Notbedienung über Pendel stellte sicher, dass das Tor auch bei Stromausfall für Wartungs- und Notfälle bedienbar bleibt.

Passende Kategorien & Zubehör

Häufige Fragen (FAQ)

Für welche Toranlagen ist das Set geeignet?

Für Industrietore mit 25,4 mm Hohlwelle und 3x400 V Anschluss, bis zu einem maximalen Torgewicht von 300 kg (je nach Toraufbau).

Kann der Antrieb in feuchten oder staubigen Bereichen eingesetzt werden?

Ja, die Schutzart IP65 ist für anspruchsvolle Umgebungen ausgelegt. Trotzdem sind fachgerechte Abdichtung, Kabelführung und regelmäßige Prüfung erforderlich.

Was bedeutet NHK und wozu dient die Handnotbetätigung?

NHK steht für Handnotbetätigung. Sie ermöglicht eine manuelle Bedienung (Pendel), wenn die elektrische Versorgung nicht verfügbar ist, zum Beispiel bei Stromausfall.

Was muss aus Sicht Arbeitssicherheit vor der Inbetriebnahme geprüft werden?

Endlagen, Unterlaufsicherung, Notbedienung, elektrische Schutzmaßnahmen sowie die Dokumentation der Prüfung. Der Anschluss darf nur durch Elektrofachkräfte erfolgen.
