SKU: 3285

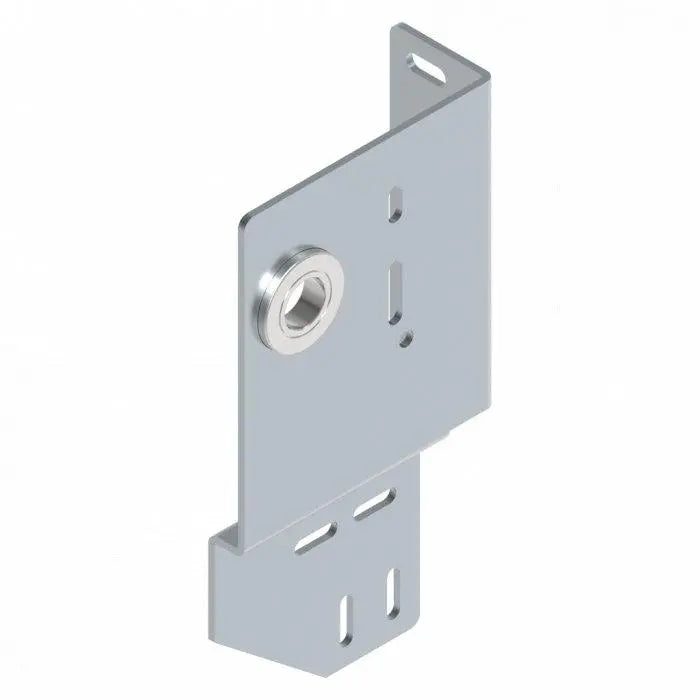

Lagerplatte geschlossen mit Lager | 161×297 mm | rechts | 15 mm Versatz | 1" Welle | Industrie verzinkt | Art. 3285

€29,51

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

Lagerplatte geschlossen 161×297 mm | mit Lager | rechts | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte 3285 (rechts) ist ein robustes Industriebauteil zur sicheren Fixierung von C-Profilen und zur präzisen Lagerung von 1"-Wellen. Der 15-mm-Versatz sorgt für eine feste, spannungsarme Verbindung zwischen horizontalen und vertikalen Schienen – ideal für gewerblich genutzte Sektionaltore.

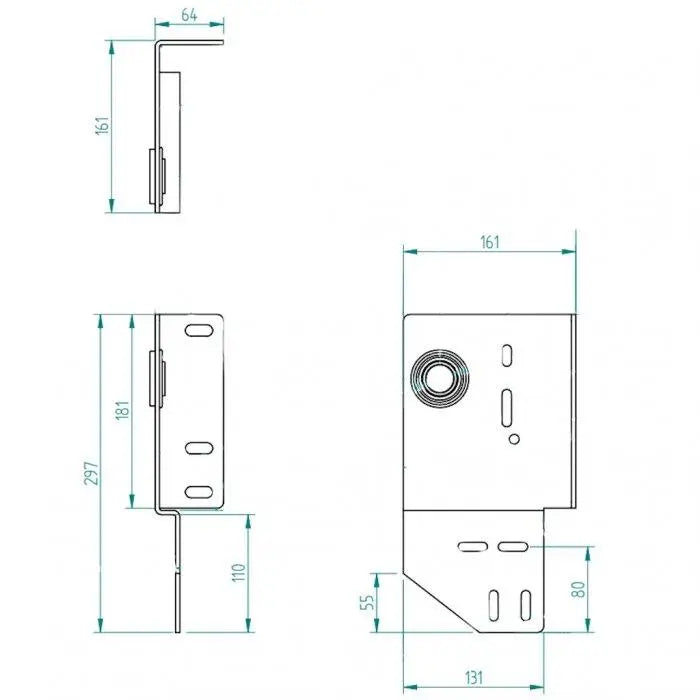

🔧 Technische Daten

Artikel-Nr.:
3285

Garage / Industrie:
Industrie (ERA-IND)

Länge:
161 mm

Höhe:
297 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellentyp:
1" Welle (25,4 mm)

Versatz:
15 mm

Herzmaß:
127 mm

Innendurchmesser Lager:
51,2 mm

Tiefe:
64 mm

Seite:
Rechts

Ausführung:
Geschlossene Lagerplatte mit integriertem Lager

Gewicht:
1,72 kg

Einsatzbereich:
Industrietore & Sektionaltore mit C-Profil-Führung

💪 Vorteile & Eigenschaften

Geschlossene Heavy-Duty Lagerplatte mit integriertem Lager
15-mm-Versatz für perfekte Positionierung des C-Profils
Rechte Ausführung – klare Orientierung für die Torinnenseite
Verzinkter 4-mm-Stahl für hohe Tragkraft & Korrosionsschutz
Sorgt für eine stabile, spielfreie Verbindung von vertikalen und horizontalen Schienen
Ideal für gewerblich genutzte Industrie- und Sektionaltore
Tormeister 24 legt großen Wert auf Arbeitssicherheit & zuverlässige Komponenten

⚙️ Anwendung & Montage

Die Lagerplatte 3285 wird auf der rechten Seite der Toranlage eingesetzt und fixiert das C-Profil in der richtigen Position. Gleichzeitig nimmt das integrierte Lager die 1"-Welle auf und sorgt für eine stabile, ruhige Lagerung der Wellenkonstruktion.

Die intelligente 15-mm-Einstellung ermöglicht eine exakte Ausrichtung von horizontalen und vertikalen Schienen – besonders wichtig, um Verzug, Ruckeln und ungleichmäßigen Lauf des Tores zu vermeiden.

Sicherheits-Hinweis: Arbeiten an Wellen, Lagerpunkten und C-Profil-Schienen sind sicherheitskritisch. Sie dürfen nur von geschulten Fachkräften durchgeführt werden. Hohe Vorspannkräfte & Lasten → akute Unfall- und Verletzungsgefahr bei falscher Montage!

🏁 Praxisbeispiel

In einer Werkstatt mit stark frequentiertem Sektionaltor wurde die verzogene rechte Lagerplatte gegen die Lagerplatte 3285 ersetzt. Nach der Montage lief das Tor deutlich ruhiger, die C-Profil-Führung war wieder fluchtend und die Belastung auf Antrieb und Welle wurde spürbar reduziert.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist das Lager bereits enthalten?

Ja, die Lagerplatte wird komplett mit integriertem Lager geliefert und ist direkt montierbar.

Warum 15 mm Versatz?

Der Versatz sorgt dafür, dass das C-Profil exakt sitzt und die Schienen spannungsfrei und stabil verbunden werden.

Für welche Seite ist die Lagerplatte geeignet?

Die Ausführung ist für die rechte Torseite vorgesehen (von innen auf das Tor blickend).

🛒 Jetzt Lagerplatte 3285 bestellen

Sichern Sie sich die geschlossene Lagerplatte 161×297 mm rechts – verzinkt, mit Lager und ideal für industrielle Sektionaltoranlagen.
