SKU: 3297

Lagerplatte geschlossen mit Lager | 186×415,5 mm | rechts | 55 mm Versatz | Industrie verzinkt | Art. 3297

€51,50

inkl. MwSt. Versand wird beim Checkout berechnet.

Stück

Beschreibung

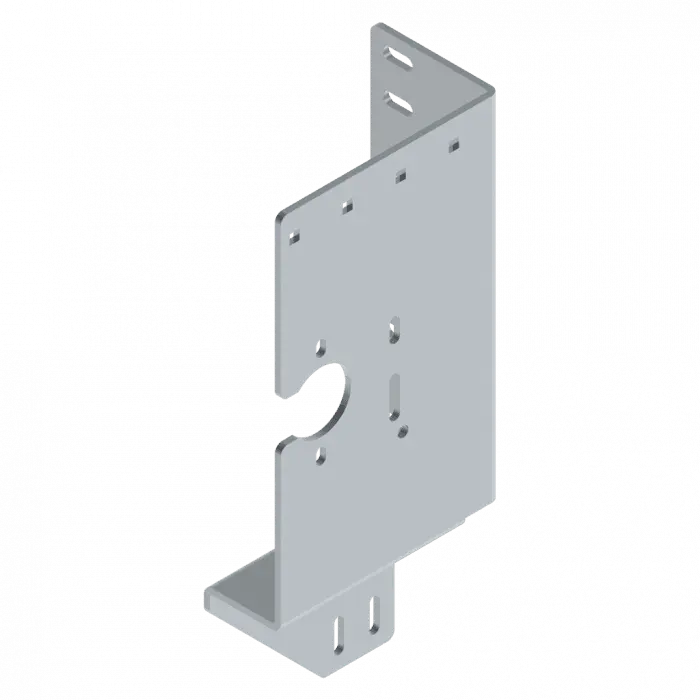

Lagerplatte geschlossen 186×415,5 mm | mit Lager | rechts | 55 mm Versatz

Die geschlossene Lagerplatte 3297 ist eine extrem robuste Heavy-Duty-Komponente zur sicheren Fixierung von C-Profilen in anspruchsvollen Industrie-Sektionaltoren. Mit integriertem Lager, tiefem 55-mm-Versatz und massiver 5-mm-Stahlkonstruktion bietet sie maximale Stabilität und Lebensdauer im gewerblichen Einsatz.

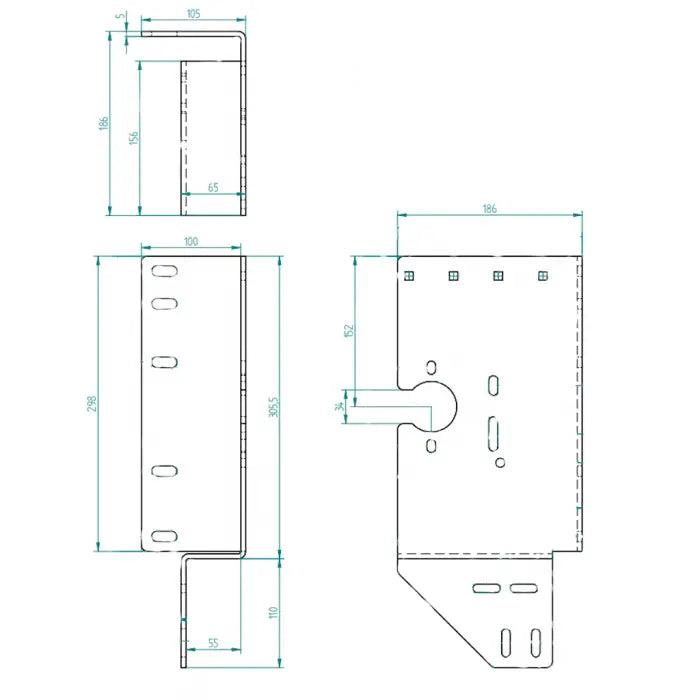

🔧 Technische Daten

Artikel-Nr.:
3297

Seite:
Rechts

Breite:
186 mm

Höhe:
415,5 mm

Material:
Verzinkter Stahl

Dicke:
5 mm

Versatz:
55 mm

Herzmaß:
152 mm

Wellenöffnung:
51,2 mm

Tiefe:
105 mm

Ausführung:
Geschlossen mit Lager

Gewicht:
3,97 kg

Einsatzbereich:
Industrie-Sektionaltore & C-Profil-Führungssysteme

💪 Vorteile & Eigenschaften

Extrem stabile 5-mm-Stahlkonstruktion → Heavy Duty
55 mm intelligenter Versatz zur perfekten C-Profil-Ausrichtung
Mit integriertem Lager → sofort einsatzbereit
Rechte Ausführung für klare, sichere Einbaulage
Ideal für große Industrie- und Hochlast-Sektionaltore
Galvanisch verzinkt → maximaler Korrosionsschutz
Sorgt für kraftschlüssige Verbindung horizontaler & vertikaler Schienen
Tormeister 24 steht für geprüfte Belastbarkeit & absolute Arbeitssicherheit

⚙️ Anwendung & Montage

Die Lagerplatte 3297 wird zur Fixierung und Führung von C-Profilen im Bereich industrieller Sektionaltore eingesetzt. Durch den großen 55-mm-Versatz lassen sich Schienenverläufe exakt ausrichten und dauerhaft stabilisieren.

Das integrierte Lager unterstützt die Welle zuverlässig und ermöglicht einen ruhigen, präzisen Torlauf – auch bei schweren Toranlagen.

Sicherheits-Hinweis: Arbeiten an Lagerpunkten, Führungsschienen und Wellenanlagen gehören zu den gefährlichsten Tätigkeiten im Torbau. Nur qualifizierte Fachkräfte dürfen an diesen Baugruppen arbeiten. Hohe Vorspannkräfte können lebensgefährlich sein!

🏁 Praxisbeispiel

Bei einem industriellen Großtor mit hoher Wellenlast wurde die geschlossene Lagerplatte 3297 eingesetzt, um die Führungsschiene neu auszurichten. Nach der Montage lief das Tor deutlich ruhiger, stabiler und vibrationsärmer, was die Lebensdauer des gesamten Systems verlängerte.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist ein Lager bereits integriert?

Ja, diese Ausführung wird inklusive montiertem Lager geliefert.

Warum 55 mm Versatz?

Der Versatz ermöglicht eine optimale Ausrichtung der C-Profile und sorgt für maximale Stabilität im Schienensystem.

Für welche Seite geeignet?

Diese Lagerplatte ist für die rechte Torseite konzipiert (von innen betrachtet).

🛒 Jetzt Lagerplatte 3297 bestellen

Sichern Sie sich die geschlossene Lagerplatte 186×415,5 mm rechts – Heavy-Duty-Qualität für industrielle Toranlagen.
