Drahtseile & Seilbruchsicherung am Sektionaltor – sicher wählen & richtig tauschen
Schiefstand, Rucken, Stopp zu spät? Das liegt oft am Seil und an der Sicherung. Hier ist die schnelle, sichere Lösung – ohne Ratespiel.
Worum es hier geht
Die Drahtseile übertragen die Federkraft aufs Torblatt. Längen sie sich, fransen sie aus oder laufen schief, kippt das Tor. Die Seilbruchsicherung stoppt – gut so. Noch besser: Du ersetzt den Seilsatz passend, prüfst die Sicherung und stellst die Führung sauber ein. Dieser Guide zeigt Auswahl, Checks und Montagepunkte – plus direkte Links zu den richtigen Teilen.
Inhaltsverzeichnis
Vorteile & Nutzen
Neue Seile + intakte Sicherung verhindern Schiefstand und Folgeschäden.
Gleichmäßige Spannung schont Rollen, Scharniere und Antrieb.
Passenden Seilsatz wählen, Führung prüfen – fertig.
Technische Hintergründe
Typisch 3 mm oder 4 mm. Größer = robuster, aber nicht „immer besser“. Maß & System beachten.

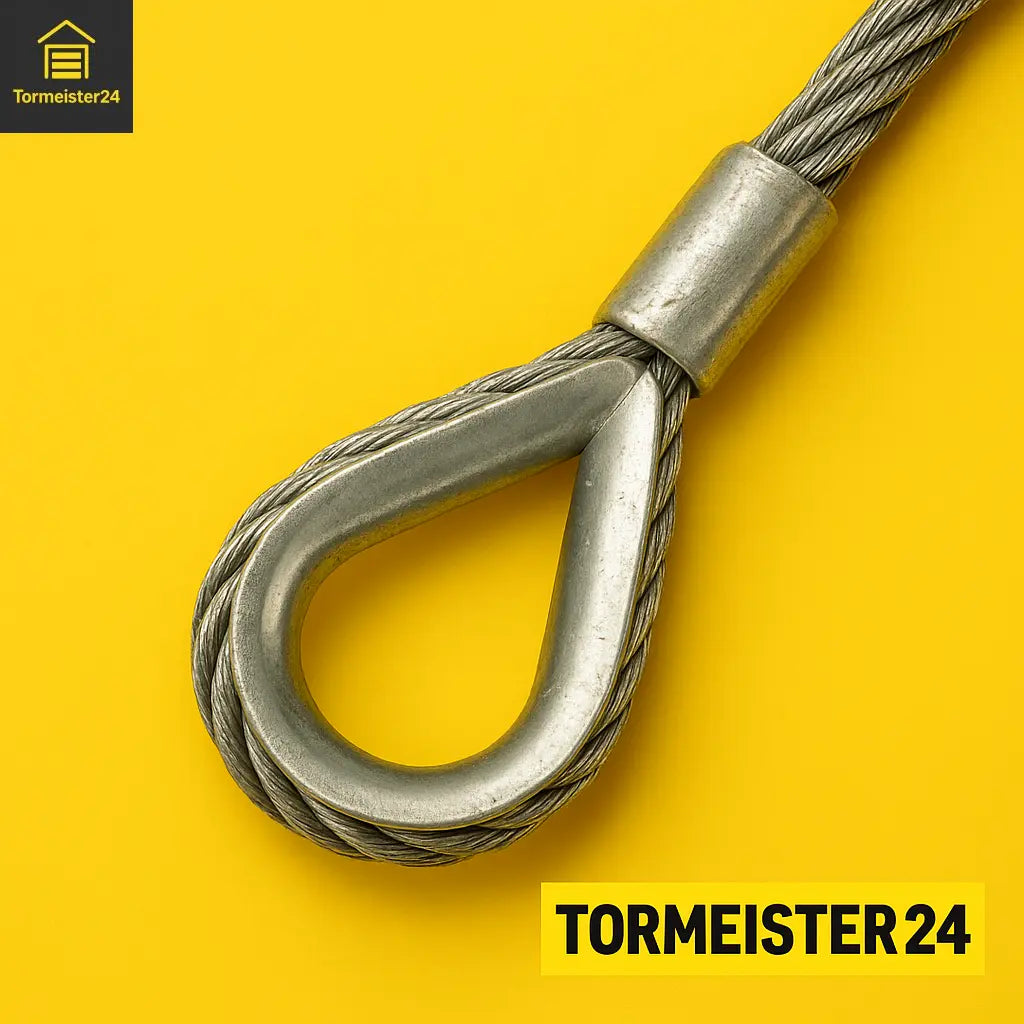

Verzinkter Stahl, oft mit flexiblem Kern (z. B. SFC‑PP) für ruhigen Lauf und Formstabilität.
Sensorische Einheit, die bei Seilbruch/Schlaffseil auslöst. Links/Rechts passend zum Einbau wählen.
Überwacht die Seilspannung. Häufig als 8,2 kΩ‑Variante – zur Steuerung passend auswählen.
Auswahl & Set‑Empfehlungen
Vom Problem direkt zur Lösung – ohne Scroll‑Marathon.
| Bauteil | Wann passt es? | Wir brauchen von dir | Direktlink |
|---|---|---|---|
| Seilsatz 3 mm | Leichte bis mittlere Tore | Länge, Fotos von Führung & Bodenkonsole | Zum Produkt |
| Seilsatz 4 mm | Mittlere bis schwere Tore | Länge, Ø, Enden (Öse/Nippel), Fotos | Zum Produkt |
| Seilbruchsicherung rechts/links | Pflicht bei Seilführung am Torblatt | Einbaulage L/R, Torgewicht, Seil‑Ø | Rechts · Links |
| Schlaffseilschalter 8,2 kΩ | Steuerungen mit 8,2 kΩ‑Eingang | Ausführung L/R, Kabellänge | Rechts 0,4 m · Links 8,5 m |
| Bodenkonsolen | Sauberer Seilauslauf, höhenverstellbar | Foto Konsole/Anschluss, Maß | Zur Kategorie |
| Drahtseile (Übersicht) | Alle Längen & Sets | Torbreite, Seilweg, Fotos | Zur Kategorie |
- Aufmaßblätter – Maße & Fotos gebündelt schicken.
- Montagevideos – kurz schauen, besser schrauben.
- Lichtschranken · Optosensoren
Arbeiten an Federn/Seilen nur im spannungsfreien Zustand. Wenn unsicher: kurz melden – wir führen dich durch.
Anwendung & Montage
- Tor sichern, Federkraft entlasten (nach Anleitung).
- Seilweg prüfen: Umlenkung, Bodenkonsole, Kanten.
- Seillänge aufnehmen, Fotos machen, Set wählen.
- Seile links/rechts erneuern – immer paarweise.
- Seilbruchsicherung prüfen, Schlaffseilschalter testen.
- Seilspannung symmetrisch einstellen, Probefahrt AUF/ZU.
- Funktion Lichtschranke/Schließkante testen.
- Kabelwege sichern, nichts darf scheuern.
- Nach 20–30 Zyklen Spannung kurz nachstellen.
Praxis, Danksagung & News
Tor kippte bei ZU – Seil gelängt. Neuer 4‑mm‑Satz + justierte Sicherung → Tor läuft wieder ruhig und sauber.
Danke für eure Aufmaß‑Fotos. Damit empfehlen wir in Minuten den richtigen Satz – ohne Rückfragen.
Update: Kategorien Drahtseile, Bodenkonsolen und Optosensoren neu sortiert – schneller filtern, schneller bestellen.
Wartung & Pflege
- Monatlich Sichtprüfung: Seilabrieb, Litzenbruch, Führung.
- Seilspannung links/rechts vergleichen – optisch & akustisch.
- Sensorik bei jeder Wartung testen (Stopp/Revers).
Warum ihr bei uns schnell ans Ziel kommt
Wir kombinieren Mechanik mit Sensorik. Heißt: Das Tor läuft nicht nur – es läuft richtig. Schick uns kurz Maße & Fotos, wir matchen Seilsatz, Sicherung und Schalter.
FAQ
Woran erkenne ich, dass das Seil getauscht werden muss?
Ausgefranste Litzen, Seildehnung, ungleiche Spannung oder Schiefstand sind klare Zeichen. Dann tauschen – immer links/rechts gemeinsam.
3 mm oder 4 mm – was passt?
Nach Torgewicht und System wählen. 4 mm ist robuster, muss aber zum Umlenk‑/Klemmbereich passen.
Muss ich die Seilbruchsicherung mitwechseln?
Wenn das Bauteil ausgelöst, verschlissen oder schwergängig ist: ja. Sonst mindestens prüfen und gängig machen.
Was macht ein Schlaffseilschalter?
Er erkennt Seildurchhang und stoppt die Anlage. Häufig 8,2 kΩ‑System – zur Steuerung passend wählen.
Wie bestimme ich die Seillänge?
Alter Seilweg abgreifen oder laut Tor/Herstellermaß. Fotos von Bodenkonsole und Umlenkung helfen bei der Auswahl.
Links oder rechts – wie unterscheiden?
Von innen aufs Tor schauen: linke/rechte Seite entsprechend. Bei Sicherungen immer die Einbaulage beachten.
Wann lieber den Profi holen?
Wenn Federn unter Spannung sind oder die Führung beschädigt ist. Sicherheit geht vor.
Was prüfe ich nach dem Tausch?
Gleichlauf, Endlagen, Sensorik (Lichtschranke/Schließkante), Kabelwege. Danach kurze Nachjustage nach 20–30 Zyklen.
Schiefstand raus – sauberes Laufbild rein
Schick uns kurz Maße & Fotos, wir stellen dir den passenden Seilsatz inkl. Sicherung zusammen. Einmal bestellen, richtig einbauen, Ruhe haben.
Seilsätze ansehen Seilbruchsicherung Schlaffseilschalter Aufmaß senden
