Produktdetails

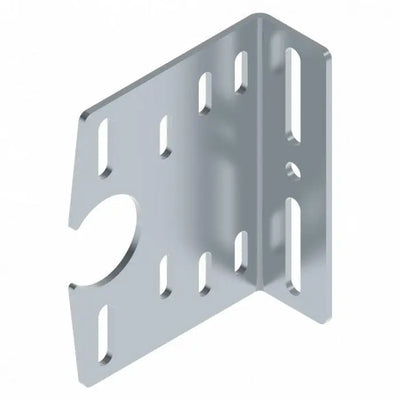

Mittlere Lagerplatte offen 133×164 mm | ohne Lager | UNI | verzinkt

Die mittlere Lagerplatte 3271 ist eine offene, robuste Lagerstütze für Wellen in industriellen Sektionaltoranlagen. Sie wird zur stabilen Unterstützung der Torwelle eingesetzt und eignet sich dank UNI-Ausführung für die linke sowie rechte Montage.

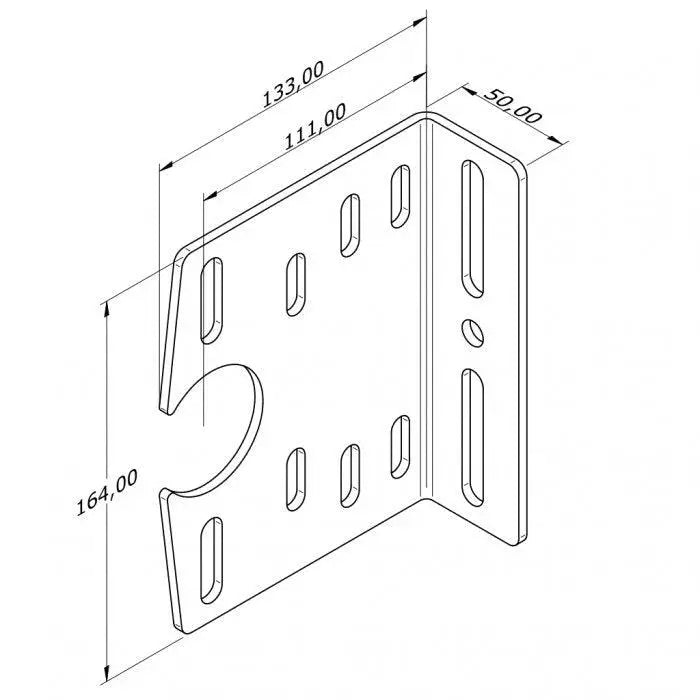

Technische Daten

Artikel-Nr.:
3271
Einsatzbereich:
Industrie / ERA-IND
Länge:
133 mm
Breite:
164 mm
Material:
Stahl, verzinkt
Dicke:
4 mm
Oberfläche:
Korrosionsbeständig verzinkt
Montageseite:
UNI (links & rechts verwendbar)
Durchmesser Öffnung:
51,2 mm
Herzmaß:
111 mm
Tiefe:
50 mm
Gewicht:
0,71 kg
Ausführung:
Offen, ohne Lager
Anwendung:
Wellenunterstützung / Mittellagerung

Vorteile & Eigenschaften

  • Offene Bauform → ideal für Service, Kontrolle & schnelle Montage
  • UNI-Ausführung → universell für links & rechts nutzbar
  • Geeignet für 51,2-mm-Wellenaufnahmen
  • 4-mm-Stahlbauweise → stabil, langlebig & industriefest
  • Korrosionsgeschützt dank Verzinkung
  • Einfache Integration in bestehende Wellen- & Schienensysteme
  • Tormeister 24 legt höchsten Wert auf Betriebssicherheit & Belastbarkeit

Anwendung & Montage

Die Lagerplatte 3271 dient als mittlere Wellenunterstützung zwischen den Hauptlagerpunkten eines Sektionaltores. Sie verhindert Durchbiegung und reduziert Belastungen auf Antrieb und Federpakete. Aufgrund der offenen Konstruktion ist die Welle jederzeit leicht zugänglich.

Sicherheits-Hinweis: Arbeiten an Lagerpunkten, Wellenanlagen und Federpaketen dürfen ausschließlich durch geschulte Fachkräfte durchgeführt werden. Vorspannungen & Massenkräfte können lebensgefährlich sein!

Praxisbeispiel

Bei einem stark frequentierten Industrietor wurde die mittlere Lagerplatte 3271 eingesetzt, um die lange Welle zu stabilisieren. Der Torlauf wurde ruhiger, die mechanische Belastung sank deutlich, und die Lebensdauer des Federpakets erhöhte sich spürbar.

FAQ

Ist ein Lager enthalten?

Nein, diese Version wird ohne Lager geliefert.

Für welche Seite geeignet?

UNI → für linke und rechte Torseite geeignet.

Wofür wird die Platte verwendet?

Zur mittleren Wellenunterstützung in Industrie-Sektionaltoren — verhindert Durchbiegung & Schwingungen.
