Produktdetails

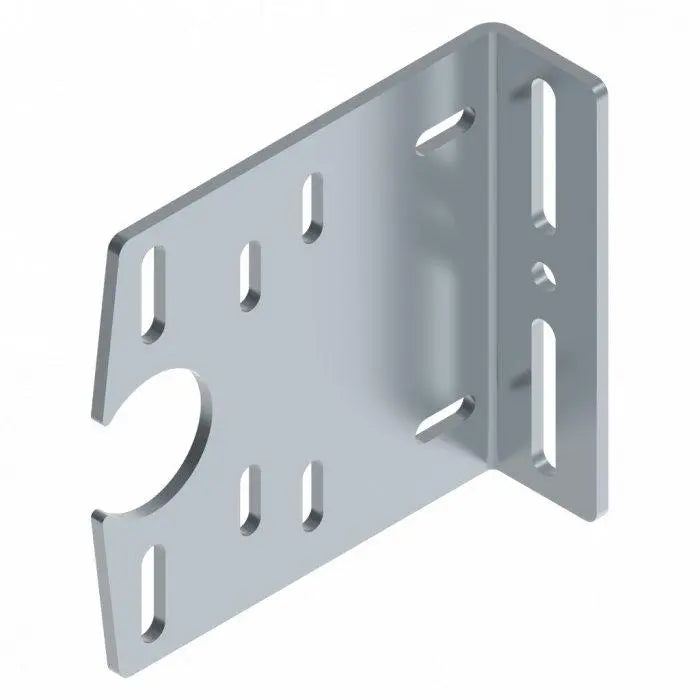

Mittlere Lagerplatte offen 174×164 mm | ohne Lager | UNI | verzinkt

Die offene mittlere Lagerplatte 3273 ist ein robustes Industriebauteil zur stabilen Unterstützung der Torwelle. Sie wird mittig zwischen zwei Lagerpunkten montiert, verhindert Durchbiegung und sorgt für ruhigen, präzisen Torlauf.

Technische Daten

Artikel-Nr.:
3273
Einsatzbereich:
Industrie / ERA-IND

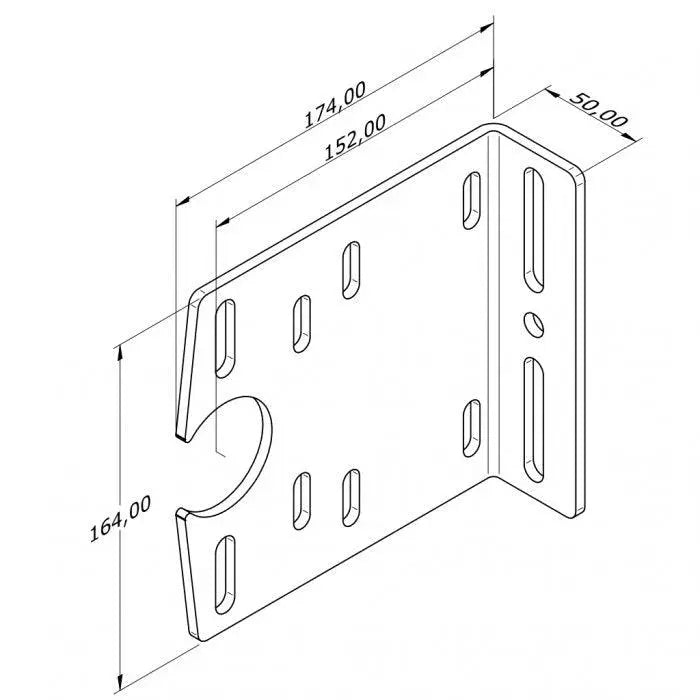

Länge:
174 mm
Breite:
164 mm
Material:
Stahl, verzinkt
Dicke:
5 mm
Montageseite:
UNI (links / rechts verwendbar)
Durchmesser Öffnung:
51,2 mm
Herzmaß:
152 mm
Tiefe:
50 mm
Gewicht:
1,13 kg
Ausführung:
Offen, ohne Lager
Anwendung:
Mittlere Wellenunterstützung

Vorteile & Eigenschaften

  • Offene Bauweise → optimal für schnellen Zugriff & einfache Wartung
  • UNI-Ausführung → links & rechts einsetzbar
  • Für 51,2-mm-Wellen geeignet (ERA-IND Standardmaß)
  • Massive 5-mm-Stahlkonstruktion für hohe Belastung & Industrieeinsatz
  • Verzinkte Oberfläche schützt dauerhaft vor Korrosion
  • Stabilisiert die Welle → ruhiger Torlauf, weniger Verschleiß
  • Tormeister 24 garantiert geprüfte Qualität & maximale Arbeitssicherheit

Anwendung & Montage

Die Lagerplatte 3273 wird als mittlere Wellenunterstützung zwischen zwei Hauptlagern eingesetzt. Sie hält die Torwelle in Position, reduziert Durchbiegung und verhindert ungleichmäßige Lastverteilung.

Sicherheits-Hinweis: Arbeiten an Wellen, Lagerpunkten und Torsionsfedersystemen dürfen ausschließlich geschulte Fachkräfte durchführen. Hohe Kräfte & Vorspannungen → Lebensgefahr!

Praxisbeispiel

Bei einer großen Industriehalle wurde die offene Mittellagerplatte 3273 zur Stabilisierung einer langen Torwelle nachgerüstet. Das Ergebnis: spürbar ruhigerer Torlauf und deutlich weniger Belastung auf den Antrieb.

FAQ

Wird ein Lager mitgeliefert?

Nein — diese Version ist ausdrücklich ohne Lager ausgeführt.

Kann man die Platte links oder rechts montieren?

Ja — UNI-Ausführung bedeutet vollständige Seitenunabhängigkeit.

Wofür wird die Platte eingesetzt?

Zur mittleren Unterstützung der Torwelle, um Durchbiegung zu verhindern und den Torlauf zu stabilisieren.

Jetzt mittlere Lagerplatte 3273 bestellen

Sichern Sie sich die mittlere Lagerplatte 174×164 mm – verzinkt, offen & ideal für professionelle Industrie-Sektionaltore.
