Produktdetails

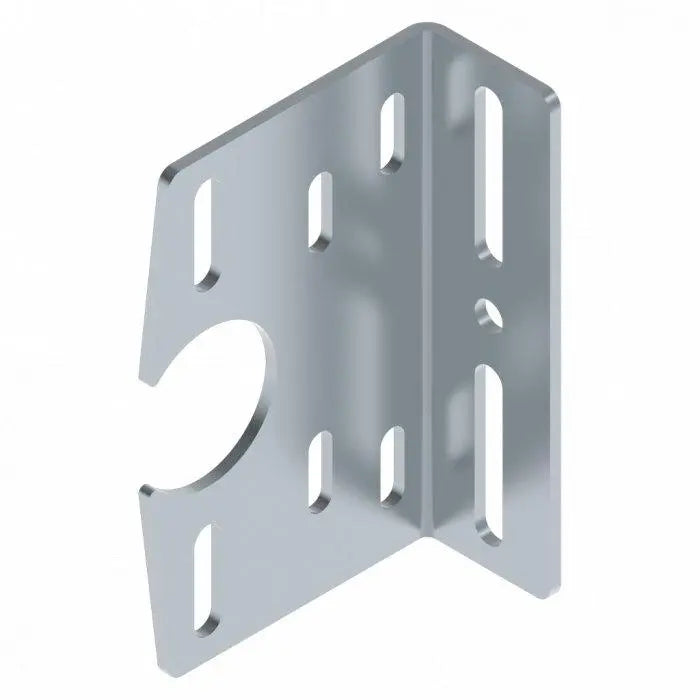

Mittlere Lagerplatte offen 108×164 mm | ohne Lager | UNI | verzinkt

Die mittlere Lagerplatte 3270 ist eine stabile, offene Wellenstütze für Industrie-Sektionaltore. Sie dient der Zwischenlagerung langer Wellen und verhindert Durchbiegungen – ideal für belastbare und langlebige Toranlagen.

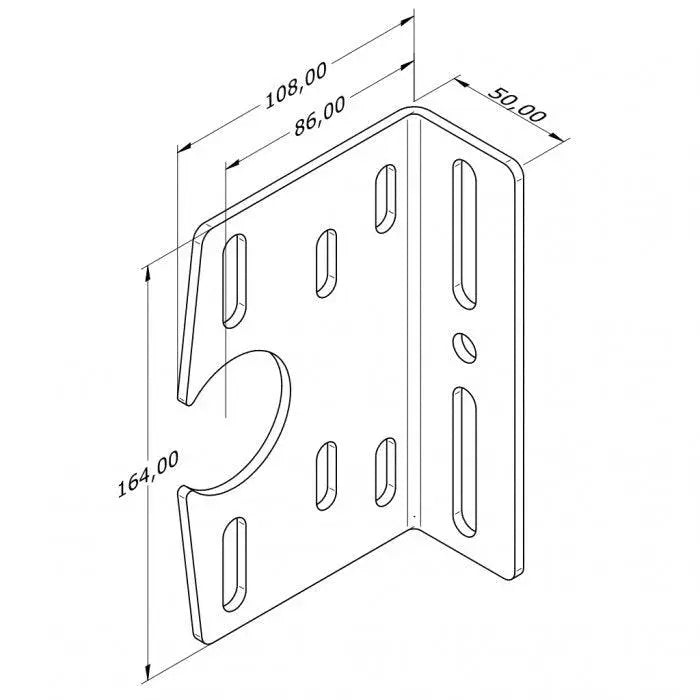

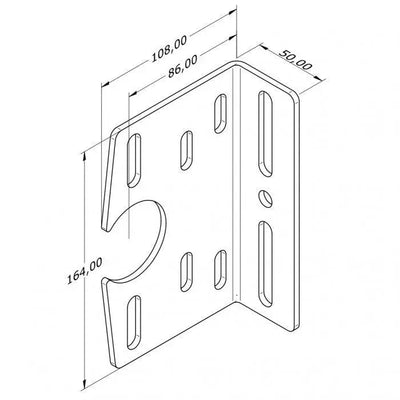

Technische Daten

Artikel-Nr.:
3270
Einsatz:
Industrie / ERA-IND
Länge:
108 mm
Breite:
164 mm
Material:
Stahl, verzinkt
Dicke:
4 mm
Oberfläche:
Korrosionsbeständig verzinkt
Montageseite:
UNI (links & rechts verwendbar)
Durchmesser Öffnung:
51,2 mm
Herzmaß:
86 mm
Tiefe:
50 mm
Gewicht:
0,59 kg
Ausführung:
Offen, ohne Lager
Anwendung:
Mittlere Wellenunterstützung / Stabilisierung

Vorteile & Eigenschaften

  • Offene Bauweise → ideal für schnellen Service & einfache Montage
  • UNI-Ausführung: links & rechts verwendbar
  • Stabile 4-mm-Stahlplatte für industrielle Dauerbelastung
  • Korrosionsschutz durch Verzinkung
  • 51,2-mm-Aufnahme für gängige Industrietorwellen
  • Verhindert Durchbiegung & Schwingungen langer Wellen
  • Tormeister 24 garantiert geprüfte Stabilität & höchste Arbeitssicherheit

Anwendung & Montage

Die Lagerplatte 3270 wird zwischen zwei Hauptlagerpunkten montiert und dient der mittleren Wellenunterstützung. Sie stabilisiert das gesamte Torlaufwerk und sorgt dafür, dass Antriebe und Federpakete weniger belastet werden.

Sicherheits-Hinweis: Bei Arbeiten an Torwellen, Federpaketen und Lagerpunkten besteht hohe Verletzungsgefahr. Nur geschulte Fachkräfte dürfen diese Komponenten montieren. Vorspannkräfte können lebensgefährlich sein!

Praxisbeispiel

Bei einem großen Industrietor wurde die offene mittlere Lagerplatte 3270 eingesetzt, um eine lange Welle zu stabilisieren. Das Ergebnis: ruhigerer Torlauf, deutlich reduzierte Schwingungen und spürbar geringerer Verschleiß.

FAQ

Wird ein Lager mitgeliefert?

Nein, diese Version ist bewusst ohne Lager ausgeführt.

Kann die Platte links oder rechts montiert werden?

Ja – UNI-Ausführung bedeutet vollständig seitenunabhängig.

Wofür dient die Platte genau?

Zur mittleren Wellenunterstützung zwischen zwei lagernden Punkten eines Sektionaltores.

Jetzt mittlere Lagerplatte 3270 bestellen

Bestellen Sie die offene mittlere Lagerplatte 108×164 mm – robuste Industriequalität für langlebige Toranlagen.
