Marantec Comfort 380 Multi-Bit – 1.100 N Garagentorantrieb

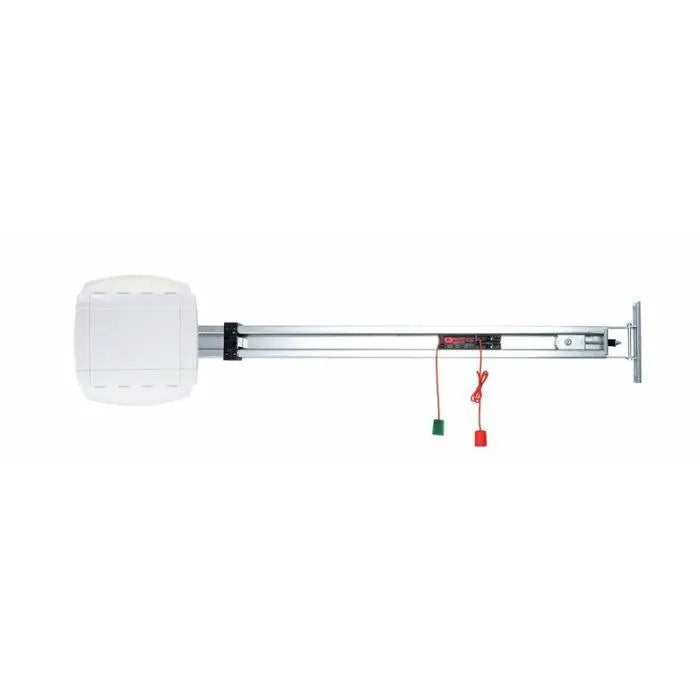

Der Marantec Comfort 380 Multi-Bit, Artikelnummer 183512, ist ein Garagentorantrieb für Schwing-, Kipp-, Canopy- und Sektionaltore. Das Motor-Aggregat arbeitet mit einem 24-V-DC-Motor und einer integrierten Steuerung. Es erreicht eine maximale Zug- und Druckkraft von 1.100 N sowie eine maximale Laufgeschwindigkeit von 18 cm/s. Die angebotene Variante wird ohne Antriebsschiene geliefert; Schienenlänge und Hub müssen deshalb passend zum vorhandenen Tor ausgewählt werden.

Funktion und Einsatz

Die elektronische Endabschaltung erfasst die Torendlagen. Soft-Start, Soft-Stopp und Soft-Lauf sowie getrennt programmierbare Geschwindigkeiten und Zwischenpositionen für AUF und ZU ermöglichen eine an das Tor angepasste Bewegung. Die Steuerung besitzt ein beleuchtetes LC-Display, einen Zyklenzähler, einen Fehlerspeicher und ein programmierbares Wartungsintervall.

Zur Schutz- und Steuerungsausstattung gehören eine elektronische Aufschubsicherung, Blockierschutz, Laufzeitbegrenzung, Backjump zur Entlastung der Schließkante sowie eine Überlastabschaltung über die Stromaufnahme. Eine automatische Zulauffunktion ist nur zusammen mit einer Lichtschranke nutzbar.

Funk, Anschlüsse und Erweiterungen

• Funksystem: 868 MHz Multi-Bit
• Funkkomponenten: Digital 168 Modulantenne, Digital 382 Mini-Handsender mit 2 Kanälen und Digital 392 Micro-Handsender mit 2 Kanälen
• Konventionelle Anschlüsse: Taster, Lichtschranke und Haltkreis; ein Schlupftürkontakt kann über den vorgesehenen Sicherheitseingang angebunden werden
• Erweiterungen: MS-Bus für Erweiterungsplatinen, Handprogrammiergerät und Erweiterungsmodule
• Zusätzliche Anschlüsse: steckbarer Funkempfänger, Battery-Backup und 24-V-DC-Ausgang mit maximal 50 mA

Battery-Backup, Lichtschranke, externe Programmiergeräte und Erweiterungsmodule sind im bestätigten Lieferumfang nicht aufgeführt.

Passend für

• Doppelwandige Sektionaltore: bis 6 m Breite
• Einwandige Sektionaltore: bis 6 m Breite
• Kipp- und Canopytore: bis 6 m Breite und bis 2,25 m Höhe
• Schwingtore: bis 6 m Breite
• Maximales Torgewicht: 220 kg

Die Grenzwerte gelten für die konkrete Ausführung Comfort 380, Artikelnummer 183512. Torbauart, Gewicht, Abmessungen, benötigte Schiene und Nutzungsfrequenz müssen gemeinsam innerhalb der zulässigen Werte liegen.

Technische Daten

• Hersteller: Marantec Marienfeld GmbH & Co. KG
• Modell: Comfort 380 Multi-Bit
• Artikelnummer: 183512
• EAN: 4062434013533
• Maximale Zug- und Druckkraft: 1.100 N
• Maximale Laufgeschwindigkeit: 18 cm/s
• Zulässige Zyklen: maximal 6 pro Stunde und 60 pro Tag
• Betriebsspannung: 230 V/1~, Wechselstrom
• Motorspannung: 24 V DC
• Steuerspannung: 24 V DC
• Nennfrequenz: 50/60 Hz
• Nennstrom: 1,1 A
• Leistungsaufnahme: 0,25 kW
• Leistungsaufnahme in Bereitschaft: 0,1 W
• Zeit bis zum Bereitschaftszustand: 1–5 Minuten
• Endlagensystem: elektronische Endabschaltung
• Schutzart: IP20
• Schutzklasse: II
• Temperaturbereich: −20 bis +60 °C

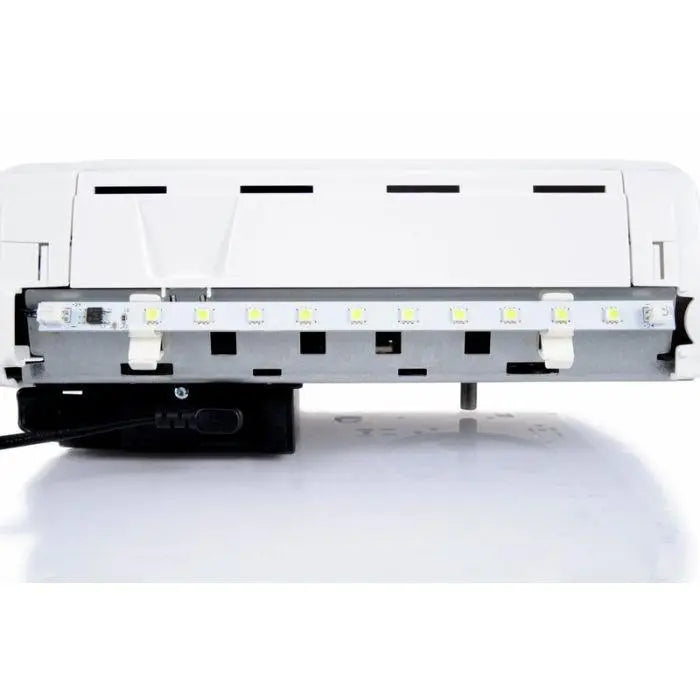

• Beleuchtung: 2 × 10-LED-Modul
• Maximaler Dauerschalldruckpegel: 70 dB(A)
• Abmessungen (B × H × T): 360 × 135 × 335 mm
• Gewicht: 4,9 kg

Ein Zyklus umfasst eine vollständige Öffnungs- und Schließfahrt. Die Zykluswerte setzen eine gleichmäßige Verteilung voraus. Bei 40 bis 60 °C ist die maximal zulässige Zahl der Zyklen pro Stunde um 50 % zu reduzieren.

Lieferumfang

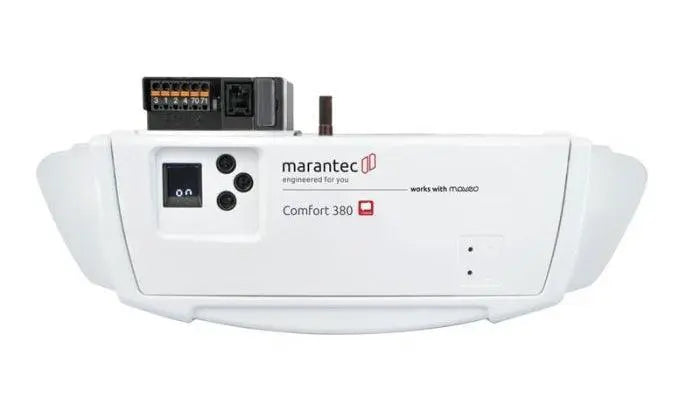

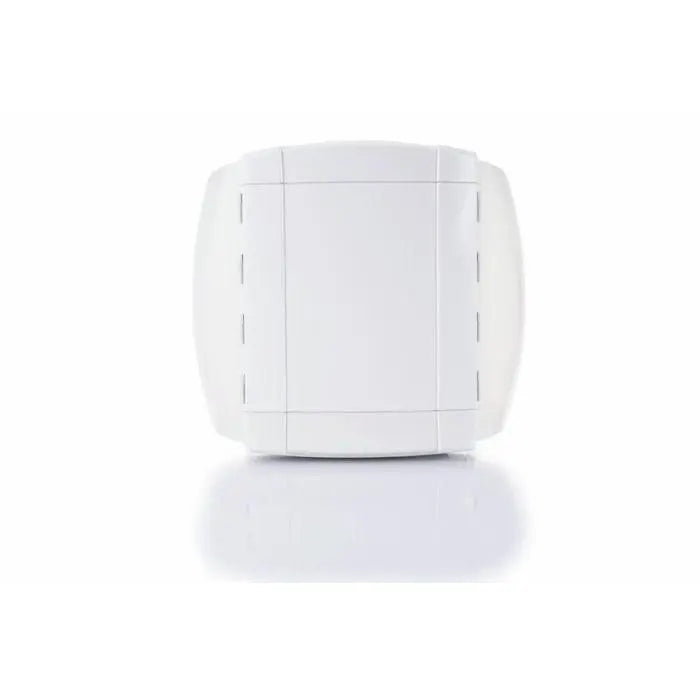

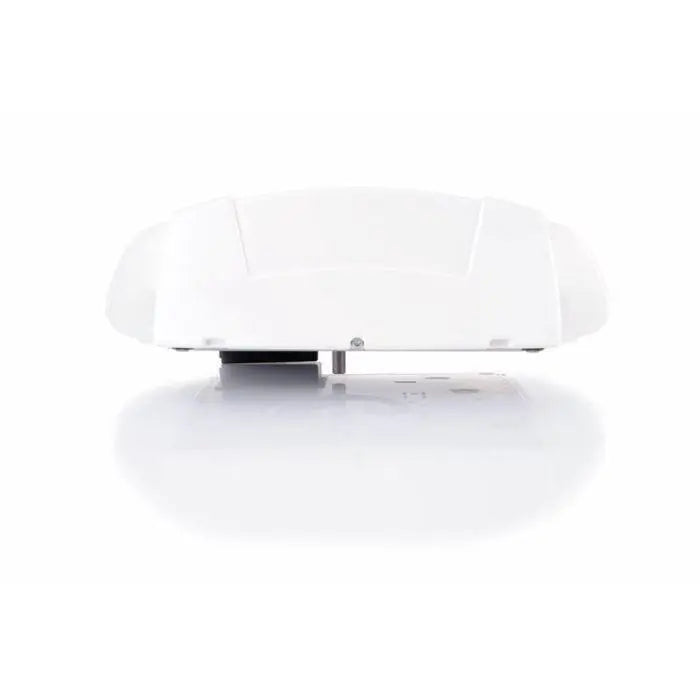

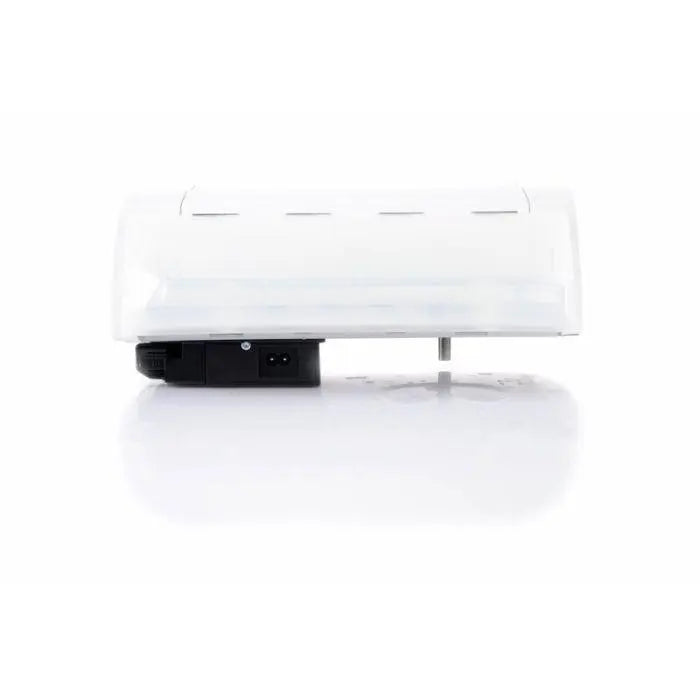

• Motor-Aggregat Comfort 380 mit integrierter Steuerung

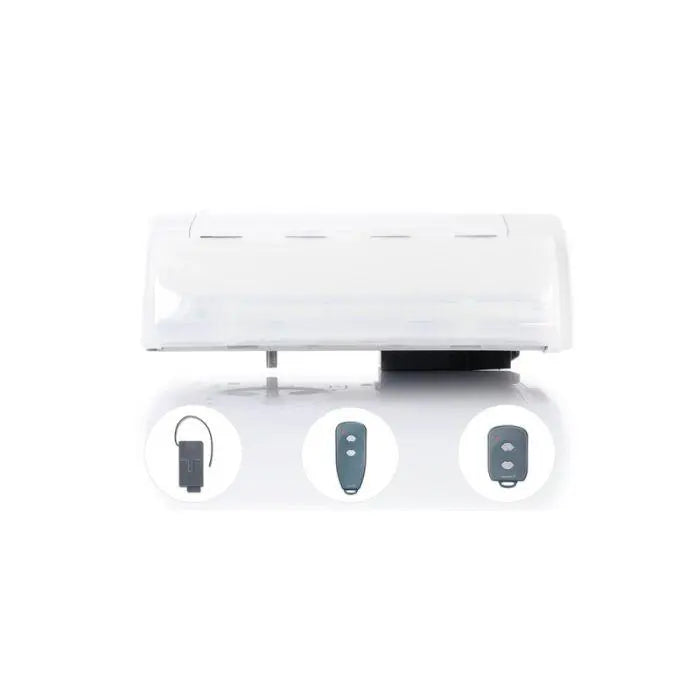

• Digital 168 Modulantenne, 868 MHz Multi-Bit
• Digital 382 Mini-Handsender, 2 Kanäle, 868 MHz Multi-Bit
• Digital 392 Micro-Handsender, 2 Kanäle, 868 MHz Multi-Bit
• Universal-Einbauset für Schwing- und Sektionaltore
• Netzkabel mit Eurostecker Typ C, Länge 1.500 mm

Eine Antriebsschiene ist bei der angebotenen Variante nicht enthalten.

Vor der Bestellung prüfen

• Artikelnummer 183512 und EAN 4062434013533 mit der gewünschten Ausführung vergleichen.
• Für vorhandene Funkkomponenten müssen Frequenz und Multi-Bit-Codierung übereinstimmen.
• Torart, Torgewicht, Torbreite und bei Kipp- oder Canopytoren zusätzlich die Torhöhe prüfen.
• Passende Antriebsschiene, erforderlichen Hub, Befestigungspunkte und Einbauraum festlegen; diese Angaben ergeben sich aus der gewählten Schiene und dem vorhandenen Tor.
• Netzversorgung 230 V/1~, Einbauort entsprechend Schutzart IP20 und zulässige Nutzungshäufigkeit prüfen.
• Benötigte Sicherheits- und Bedienelemente festlegen. Für die automatische Zulauffunktion ist eine Lichtschranke erforderlich.
