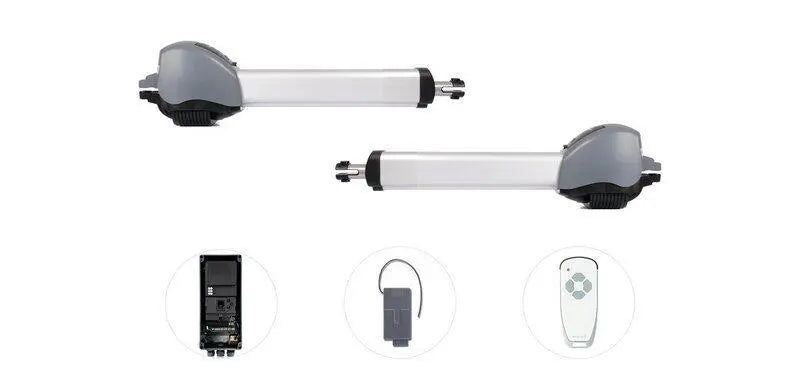

Marantec Set für 2-flügelige Drehtore bis 2,5 m Set für 2-flügelige Drehtore bis 2,5 m: 24 V-DC Motor, 1.000 N, 2,0 cm/s, 120°

Lieferumfang:

• Erstes Motor-Aggregat, vorverkabelt 2x0,75 mm² 1.500 mm
• Zweites Motor-Aggregat, vorverkabelt 2x0,75 mm² 8.500 mm
• Externe Steuerung Control x.52
• Digital 921 Modulempfänger, 868 MHz bi.linked
• Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
• Tor- und Pfeilerwinkel
• Montagematerial

Antrieb – Merkmale:

• Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig
• 2-Draht-Technologie für einfache Nachrüstung
• DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung
• Berührungslose Endschalter
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Stabiles und UV-beständiges Kunststoff-Gehäuse
• Tor- und Pfeilerwinkel für einfache Motorenmontage
• Abschließbare Entriegelung

Steuerung – Funktionen:

• Stromspartechnik
• Soft-Start/Soft-Stopp/Soft-Lauf
• Elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Abschaltautomatik AUF und ZU getrennt programmierbar
• Teilöffnung programmierbar
• Gehflügel-Funktion für 2-flügelige Tore programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Relaisausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung mit Fehlerspeicher
• Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Steuerung – Bedienung:

• Marantec-EOS-Programmierung
• Programmierung und Zustandsmeldung über LC-Display
• Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich

Steuerung – Aufbau und Anschluss:

• Steckbarer Funkempfänger
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 2-Draht- oder 4-Draht-Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
• Anschluss (konventionell) für 24 V-DC Signalleuchte
• Anschluss (konventionell) für Elektroschloss 24 V-DC
• Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
• Anschluss für Battery-Backup
• Ausgang 24 V-DC, max. 50 mA
  Produktbeschreibende Daten
  Anschlussartkonventionell

  Dauerschalldruckpegel (max.) [dB(A)]70

  EndlagensystemElektronische Endschalter

  SchutzartIP44

  ÜberlastschutzAbschaltung über Stromaufnahme


  Einsatzbereich
  Breite Torflügel (max.) [m]2,5

  Gewicht Torflügel (max.) [kg]200

  Höhe Torflügel (max.) [m]2

  Steigung (max.) [%]0

  e-Maß (min./max.) [mm]0/160

  Temperatur (min./max.) [°C]-20/60


  Leistungsdaten
  Betriebsart (Einschaltdauer)S2 - 5 min

  Laufgeschwindigkeit (max.) [cm/s]2

  Öffnungswinkel (max.) [°]120

  Zug- und Druckkraft (max.) [N]1.000


  Elektrische Daten
  Betriebsspannung [V]24 V-DC

  BetriebsspannungsartGleichstrom

  Motorspannung [V]24 V-DC

  Nennstrom [A]1,7


  Maße und Gewichte
  Gewicht [kg]5,4

  Bewegungshub (max.) [mm]413,5

  Maße (BxHxTmin/Tmax) [mm]122x198x723/1136.5


  Control x.52


  Produktbeschreibende Daten
  SchutzartIP65

  SchutzklasseI


  Einsatzbereich
  Temperatur (min./max.) [°C]-20/60


  Elektrische Daten
  Bauseitige Versorgung230 V/1~/50 Hz 230 V/1~/60 Hz

  Leistungsaufnahme [VA/W/kW]0,4 kW

  Leistungsaufnahme in Bereitschaft [VA/W/kW]3,2 W

  Motorspannung [V]24 V-DC

  Nennstrom [A]1,7

  Steuerspannung [V]24 V-DC


  Maße und Gewichte
  Maße (BxHxT) [mm]120x240x100
