Marantec Comfort 516 Drehtorantrieb Set 2-flügelig

Das Marantec Comfort 516 Set, Artikelnummer 119661, automatisiert zweiflügelige Drehtore mit bis zu 2,5 m Breite und 2 m Höhe je Torflügel. Zulässig sind maximal 200 kg je Torflügel. zwei Motor-Aggregate, die externe Steuerung Control x.52 und das Funkset 868 MHz bi.linked sind auf die zweiflügelige Ausführung abgestimmt.

Funktion und Einsatz

Der 24-V-DC-Antrieb bewegt jeden Torflügel mit maximal 1.000 N Zug- und Druckkraft und bis zu 2,0 cm/s. Soft-Start, Soft-Stopp und Soft-Lauf sowie getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine angepasste Torbewegung. Die Endlagen werden über Referenzpunkt-Technik eingestellt. Eine abschließbare Entriegelung ermöglicht die manuelle Bedienung bei außer Betrieb gesetztem Antrieb.

Die stromabhängige Hinderniserkennung, elektronische Aufschubsicherung, Blockierschutz und Laufzeitbegrenzung überwachen die Bewegung. Die automatische Zulauffunktion darf nur zusammen mit einer Lichtschranke genutzt werden. Teilöffnung und Gehflügel-Funktion, Toraufzeit, Vorwarnzeit sowie ein Relaisausgang sind programmierbar.

Steuerung, Funk und Anschlüsse

• Steuerung: Control x.52 mit LC-Display und Marantec-EOS-Programmierung
• Funk: Digital 921 Modulempfänger, 868 MHz bi.linked
• Handsender: Digital 564 Mini-Handsender, 4 Kanäle, 868 MHz bi.linked
• Anschlüsse: Taster, 2- oder 4-Draht-Lichtschranken für AUF und ZU, Haltkreis, 8,2-kΩ-Kontaktleisten für AUF und ZU, 24-V-DC-Signalleuchte und 24-V-DC-Elektroschloss
• Erweiterungen: MS-Bus für Handprogrammiergerät und Erweiterungsmodule; Anschluss für Battery-Backup
• Zubehörversorgung: 24 V DC, maximal 50 mA

Das LC-Display dient zur Programmierung und Zustandsmeldung. Zyklenzähler, programmierbares Wartungsintervall und Fehlerspeicher unterstützen die Diagnose.

Technische Daten

• Hersteller: Marantec Marienfeld GmbH & Co. KG
• Modell: Comfort 516
• Artikelnummer: 119661
• EAN: 4062434009840
• Torflügel: 2, jeweils bis 2,5 m Breite, 2 m Höhe und 200 kg
• Maximale Zug- und Druckkraft: 1.000 N
• Maximale Laufgeschwindigkeit: 2,0 cm/s
• Maximaler Öffnungswinkel: 120°
• Betriebsart: S2 – 5 Minuten
• Motor- und Betriebsspannung: 24 V DC
• Bauseitige Versorgung der Steuerung: 230 V/1~, 50/60 Hz
• Nennstrom: 1,7 A
• Leistungsaufnahme der Steuerung: 0,4 kW; Bereitschaft 3,2 W
• Schutzart: Antrieb IP44; Steuerung IP65
• Schutzklasse der Steuerung: I
• Temperaturbereich: −20 bis +60 °C
• Endlagensystem: Referenzpunkt-Technik
• Maximaler Bewegungshub: 413,5 mm
• e-Maß: 0–260 mm
• Antriebsmaße (B × H × T): 122 × 198 × 723–1.136,5 mm
• Gewicht je Motor-Aggregat: 5,4 kg
• Steuerungsmaße (B × H × T): 120 × 240 × 100 mm
• Maximaler Dauerschalldruckpegel: 70 dB(A)

Lieferumfang

• zwei Motor-Aggregate, vorverkabelt: 6 × 0,75 mm², 1.500 mm
• Externe Steuerung Control x.52
• Digital 921 Modulempfänger, 868 MHz bi.linked
• Digital 564 Mini-Handsender, 4 Kanäle, 868 MHz bi.linked
• Verbindungsleitungs-Set

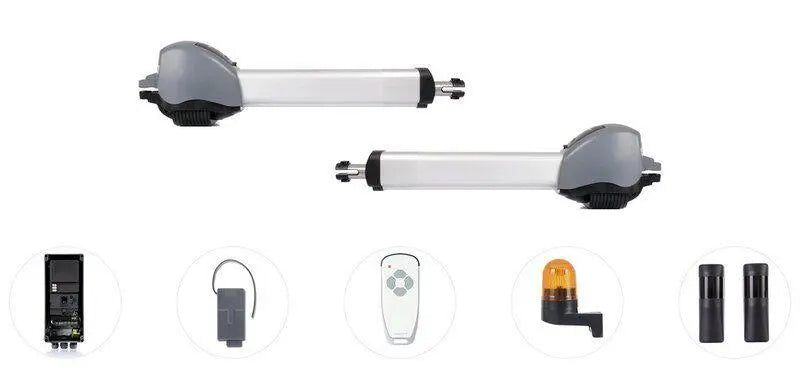

• Special 633 Einweg-Lichtschranke mit 20.000-mm-Verbindungskabel
• Control 950 gelbe LED-Signalleuchte mit Wandhalterung
• Tor- und Pfeilerwinkel
• Montagematerial

Vor der Bestellung prüfen

• Artikelnummer 119661 und EAN 4062434009840 mit der gewünschten zweiflügeligen Ausführung vergleichen.
• Breite, Höhe und Gewicht jedes Torflügels sowie den benötigten Öffnungswinkel innerhalb der angegebenen Grenzwerte prüfen.
• e-Maß, Befestigungspunkte, Bewegungshub und Einbauraum mit der konkreten Pfosten- und Torgeometrie vergleichen.
• Für die Steuerung wird eine bauseitige Versorgung mit 230 V/1~, 50/60 Hz benötigt; die Motoren arbeiten mit 24 V DC.
• Vorhandene Handsender müssen 868 MHz bi.linked unterstützen. Für automatische Zulauffunktion ist eine passende Lichtschranke erforderlich; sie ist bei dieser Ausführung enthalten.
• Zusätzliche Sicherheitselemente nach Torbauart, Einbausituation und Risikobeurteilung festlegen.
