Marantec Comfort 525 Drehtorantrieb Set 1-flügelig

Das Marantec Comfort 525 Set, Artikelnummer 101062, automatisiert einflügelige Drehtore mit bis zu 3 m Breite und 2 m Höhe je Torflügel. Zulässig sind maximal 400 kg je Torflügel. ein Motor-Aggregat, die externe Steuerung Control x.52 und das Funkset 868 MHz bi.linked sind auf die einflügelige Ausführung abgestimmt.

Funktion und Einsatz

Der 24-V-DC-Antrieb bewegt jeden Torflügel mit maximal 3.000 N Zug- und Druckkraft und bis zu 2,0 cm/s. Soft-Start, Soft-Stopp und Soft-Lauf sowie getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine angepasste Torbewegung. Die Endlagen werden über Referenzpunkt-Technik eingestellt. Eine abschließbare Entriegelung ermöglicht die manuelle Bedienung bei außer Betrieb gesetztem Antrieb.

Die stromabhängige Hinderniserkennung, elektronische Aufschubsicherung, Blockierschutz und Laufzeitbegrenzung überwachen die Bewegung. Die automatische Zulauffunktion darf nur zusammen mit einer Lichtschranke genutzt werden. Teilöffnung, Toraufzeit, Vorwarnzeit sowie ein Relaisausgang sind programmierbar.

Der Antrieb kann mit zusätzlichem Zubehör auch an steigenden Toren bis 10 % Steigung verwendet werden. Das dafür erforderliche Zubehör gehört nicht zum bestätigten Lieferumfang.

Steuerung, Funk und Anschlüsse

• Steuerung: Control x.52 mit LC-Display und Marantec-EOS-Programmierung
• Funk: Digital 921 Modulempfänger, 868 MHz bi.linked
• Handsender: Digital 564 Mini-Handsender, 4 Kanäle, 868 MHz bi.linked
• Anschlüsse: Taster, 2- oder 4-Draht-Lichtschranken für AUF und ZU, Haltkreis, 8,2-kΩ-Kontaktleisten für AUF und ZU, 24-V-DC-Signalleuchte und 24-V-DC-Elektroschloss
• Erweiterungen: MS-Bus für Handprogrammiergerät und Erweiterungsmodule; Anschluss für Battery-Backup
• Zubehörversorgung: 24 V DC, maximal 50 mA

Das LC-Display dient zur Programmierung und Zustandsmeldung. Zyklenzähler, programmierbares Wartungsintervall und Fehlerspeicher unterstützen die Diagnose.

Technische Daten

• Hersteller: Marantec Marienfeld GmbH & Co. KG
• Modell: Comfort 525
• Artikelnummer: 101062
• EAN: 4062434010860
• Torflügel: 1, jeweils bis 3 m Breite, 2 m Höhe und 400 kg
• Maximale Zug- und Druckkraft: 3.000 N
• Maximale Laufgeschwindigkeit: 2,0 cm/s
• Maximaler Öffnungswinkel: 120°
• Betriebsart: S2 – 5 Minuten
• Motor- und Betriebsspannung: 24 V DC
• Bauseitige Versorgung der Steuerung: 230 V/1~, 50/60 Hz
• Nennstrom: 1,7 A
• Leistungsaufnahme der Steuerung: 0,4 kW; Bereitschaft 3,2 W
• Schutzart: Antrieb IP44; Steuerung IP65
• Schutzklasse der Steuerung: I
• Temperaturbereich: −20 bis +60 °C
• Endlagensystem: Referenzpunkt-Technik
• Maximaler Bewegungshub: 405 mm
• e-Maß: 0–160 mm
• Antriebsmaße (B × H × T): 136 × 208 × 768–1.173 mm
• Gewicht je Motor-Aggregat: 7,5 kg
• Steuerungsmaße (B × H × T): 120 × 240 × 100 mm
• Maximaler Dauerschalldruckpegel: 70 dB(A)

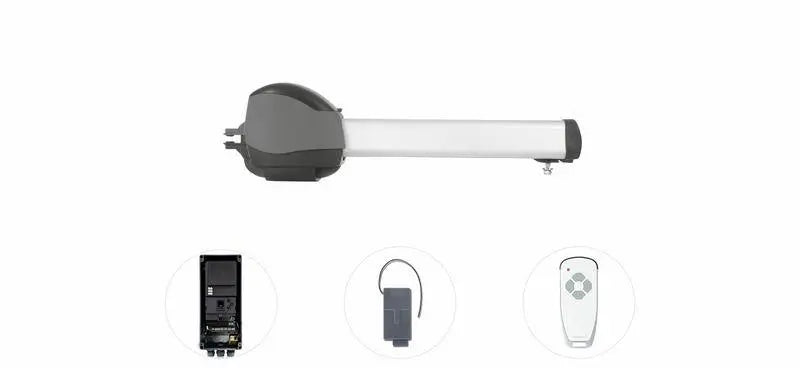

Lieferumfang

• ein Motor-Aggregat, vorverkabelt: 6 × 0,75 mm², 1.500 mm
• Externe Steuerung Control x.52
• Digital 921 Modulempfänger, 868 MHz bi.linked
• Digital 564 Mini-Handsender, 4 Kanäle, 868 MHz bi.linked
• Tor- und Pfeilerwinkel
• Montagematerial

Vor der Bestellung prüfen

• Artikelnummer 101062 und EAN 4062434010860 mit der gewünschten einflügeligen Ausführung vergleichen.
• Breite, Höhe und Gewicht jedes Torflügels sowie den benötigten Öffnungswinkel innerhalb der angegebenen Grenzwerte prüfen.
• e-Maß, Befestigungspunkte, Bewegungshub und Einbauraum mit der konkreten Pfosten- und Torgeometrie vergleichen.
• Für die Steuerung wird eine bauseitige Versorgung mit 230 V/1~, 50/60 Hz benötigt; die Motoren arbeiten mit 24 V DC.
• Vorhandene Handsender müssen 868 MHz bi.linked unterstützen. Für automatische Zulauffunktion ist eine passende Lichtschranke erforderlich und nicht im bestätigten Lieferumfang aufgeführt.
• Zusätzliche Sicherheitselemente nach Torbauart, Einbausituation und Risikobeurteilung festlegen.
