Produktdetails

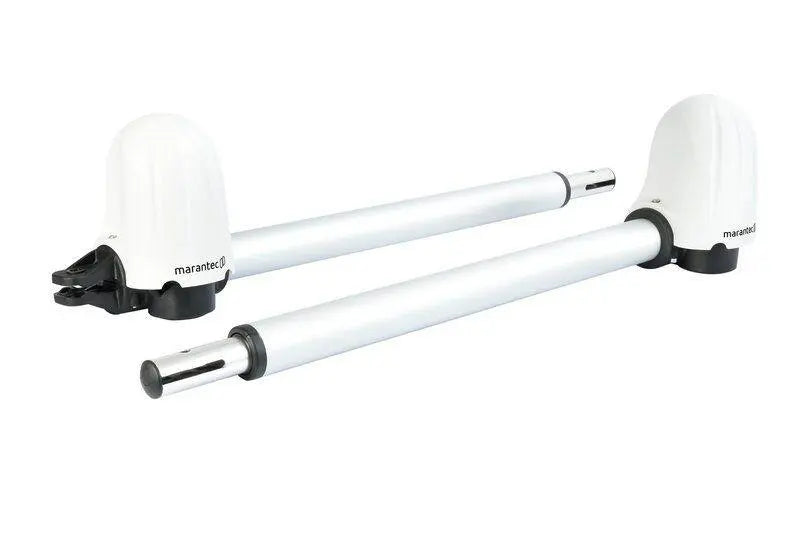

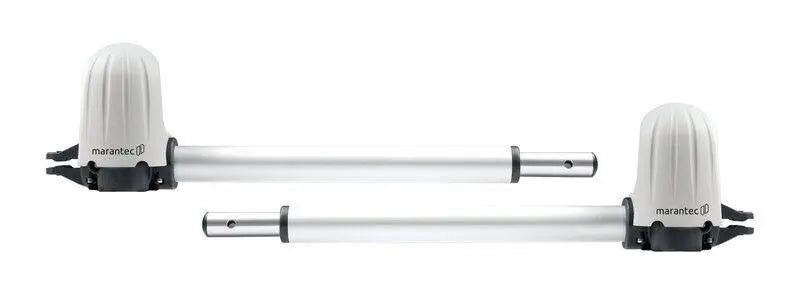

Artikelnummer 178378 umfasst zwei Marantec Comfort ST3024 Linearantriebe für ein zweiflügeliges Drehtor. Jeder 24-V-DC-Antrieb ist für einen Torflügel bis 3 m Breite, 2 m Höhe und 400 kg Gewicht ausgelegt. Die Ausführung arbeitet ohne Encoder und wird ohne Steuerung geliefert.

Funktion und Einsatz

Die beiden Motor-Aggregate bewegen die Torflügel mit maximal 1.400 N Zug- und Druckkraft, bis zu 2,5 cm/s und einem Öffnungswinkel bis 128°. Die 2-Draht-Technologie reduziert den Leitungsbedarf. Da die Antriebe keinen Encoder besitzen, sind eine aktive Schließkantensicherung und mechanische Endanschläge in den Positionen AUF und ZU erforderlich.

Die Motor-Aggregate sind als linke und rechte Ausführung zusammengestellt. Steuerung, Anschlussleitungen, Funkkomponenten und Sicherheitselemente müssen passend zur Anlage ergänzt werden.

Technische Daten

  • Hersteller: Marantec Marienfeld GmbH & Co. KG
  • Modell: Comfort ST3024
  • Artikelnummer: 178378
  • EAN: 4062434005958
  • Ausführung: zwei Motor-Aggregate, links und rechts, ohne Encoder
  • Maximale Torflügelbreite: 3 m je Flügel
  • Maximale Torflügelhöhe: 2 m je Flügel
  • Maximales Torflügelgewicht: 400 kg je Flügel
  • Maximale Zug- und Druckkraft: 1.400 N je Antrieb
  • Maximale Laufgeschwindigkeit: 2,5 cm/s
  • Maximaler Öffnungswinkel: 128°
  • Betriebs- und Motorspannung: 24 V DC
  • Motorleistung: 0,09 kW
  • Nennstrom: 3,5 A
  • Encoder: nein
  • Schutzart: IP44
  • Temperaturbereich: −20 bis +55 °C
  • Maximaler Bewegungshub: 400 mm
  • Abmessungen je Antrieb (B × H × T): 115 × 177 × 741–1.141 mm
  • Gewicht je Antrieb: 3,2 kg
  • Maximaler Dauerschalldruckpegel: 70 dB(A)

Lieferumfang

  • Linkes Motor-Aggregat Comfort ST3024
  • Rechtes Motor-Aggregat Comfort ST3024
  • Tor- und Pfeilerwinkel

Die Motor-Aggregate werden ohne Kabel geliefert; benötigt wird eine Leitung mit 2 × 1,5 mm². Steuerung, Funkkomponenten, aktive Schließkantensicherung und mechanische Endanschläge sind im bestätigten Lieferumfang nicht aufgeführt.

Vor der Bestellung prüfen

  • Artikelnummer 178378, EAN 4062434005958, zweiflügelige Ausführung und Betrieb ohne Encoder vergleichen.
  • Breite, Höhe und Gewicht jedes Torflügels sowie Befestigungspunkte, Hub und Öffnungswinkel prüfen.
  • Kompatible 24-V-DC-Steuerung, Motorstrom, Anschlussbelegung und Leitungslängen festlegen.
  • Aktive Schließkantensicherung und mechanische Endanschläge für AUF und ZU vorsehen.
  • Benötigte Funk-, Bedien- und weitere Sicherheitselemente anlagenspezifisch auswählen.
