SKU: 185656 | Barcode: 4062434014141

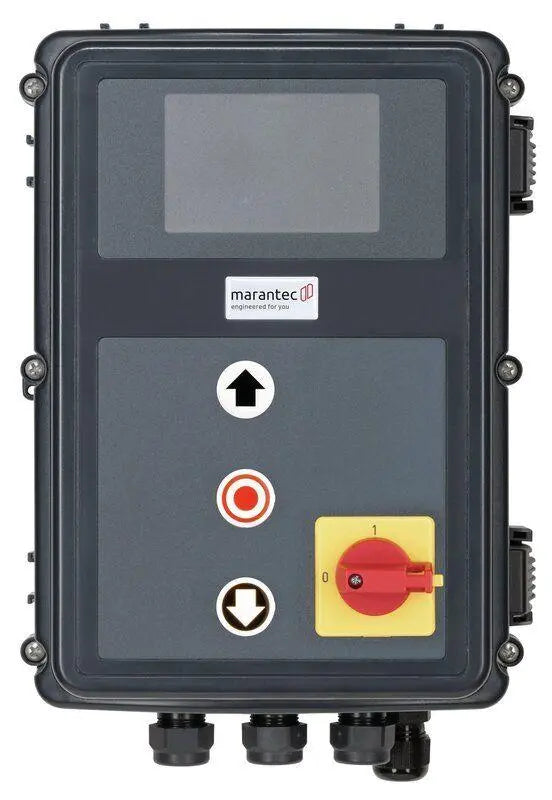

Marantec CS 320 im Standardgehäuse 400V (CEE-Stecker) mit eingebauten Hauptschalter

Name: Marantec CS 320 im Standardgehäuse 400V (CEE-Stecker) mit eingebauten Hauptschalter
Brand: Marantec
SKU: 185656
Price: 289.0 EUR
Availability: InStock

€289,00

inkl. MwSt. Versand wird beim Checkout berechnet.

Beschreibung

CS 320 im Standardgehäuse 400V (CEE-Stecker) mit eingebauten Hauptschalter

Lieferumfang:

Steuerung CS 320 400 V/3~ mit LC-Display im CS-Standardgehäuse, 3-fach-Taster und Hauptschalter im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig

Funktionen:

4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster/Display
Zwischenstellung programmierbar (nur mit AWG)
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Endlageneinstellung:

Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über Platinentaster oder steckbaren LCD-Monitor

Bedienung:

Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Kurzschlussfeste Kleinspannung
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Einstellbare, vormontierte Wandhalter
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
Anschluss für 2 Lichtgittersysteme mit/ohne Testung
Anschluss für Radarpräsenzmelder
Schnittstelle zum Anschluss eines Frequenzumrichters
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Optional:

LCD-Monitor mit Klartextanzeige
MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
MS-Bus Erweiterungsmodul Einzugssicherung
Integrierter Hauptschalter
Individuelle Deckelfolien
Steuerung im Stahlschrank
Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar
Produktbeschreibende Daten

GehäusetypCS-Standard

SchutzartIP65

DisplayartLCD

Hauptschalter im SteuerungsdeckelHauptschalter 4-polig

Drucktaster im Steuerungsdeckelelektronischer 3-fach Taster CS

Not-Aus im Steuerungsdeckelohne Not-Aus

Funktionsschalter im Steuerungsdeckelohne Funktionsschalter

NetzsteckerCEE-Stecker 5-polig rot

Einsatzbereich

Temperatur (min./max.) [°C]-10/45

Leistungsdaten

Betriebsart (Steuerung)Totmann

Elektrische Daten

Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A]10

Bauseitige Versorgung230 V/1~/50 Hz 230 V/3~/50 Hz 400 V/3~/50 Hz

Belastbarkeit Leistung (max.) [kW]2,2

Schaltstrom (max.) [A]8

Steuerspannung [V]24 V-DC

Maße und Gewichte

Maße (BxHxT) [mm]215x275x190
