Produktdetails

Das Marantec GridScan/Pro 1.960 ist ein berührungslos arbeitendes Lichtgitter für Toranlagen. Sender und Empfänger erzeugen ein Schutzfeld mit 1,96 m Höhe und erkennen Personen oder Objekte im überwachten Bereich. Die Steuerung muss das bereitgestellte OSE- oder PNP-Signal auswerten können.

Funktion und Einsatz

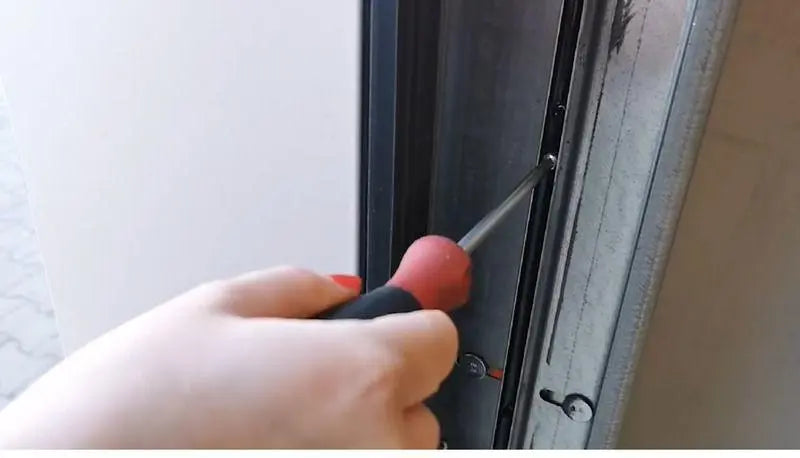

Das Lichtgitter arbeitet mit 19 Lichtstrahlen und einer Reichweite bis 10 m. Wird das Schutzfeld unterbrochen, übermittelt der Empfänger die Zustandsänderung über die OSE-/PNP-Schnittstelle an die angeschlossene Steuerung. Die integrierte Torausblendung ermöglicht den direkten Einbau in die Torzarge.

Passend für / Kompatibilität

Für Marantec-Steuerungen und Fremdfabrikate mit geeignetem OSE- oder PNP-Anschluss. Bei Garagentorantrieben und VTA ist zusätzlich das Erweiterungsmodul EM 185 erforderlich. Für eine Nutzung als E-Einrichtung zur Torabsicherung schreibt Marantec jeweils ein Gerät auf der Innen- und Außenseite vor.

Technische Daten

  • Produkttyp: Lichtgitter
  • Hersteller: Marantec Marienfeld GmbH & Co. KG
  • Modell: GridScan/Pro 1.960
  • Artikelnummer: 182309
  • EAN: 4062435000266
  • Schutzfeldhöhe: 1,96 m
  • Reichweite: 10 m
  • Anzahl Lichtstrahlen: 19
  • Schnittstellen: OSE und PNP/NPN
  • Anschlussart: steckbar
  • Betriebsspannung: 10–30 V DC
  • Leistungsaufnahme: 1,2 W
  • Nennstrom: 0,05 A
  • Sicherheitskategorie: 2
  • Schutzart: IP67
  • Temperaturbereich: -40 bis 60 °C
  • Maximale Torschließgeschwindigkeit: 1,6 m/s
  • Abmessungen (B × H × T): 12 × 1.900 × 14,5 mm

Lieferumfang

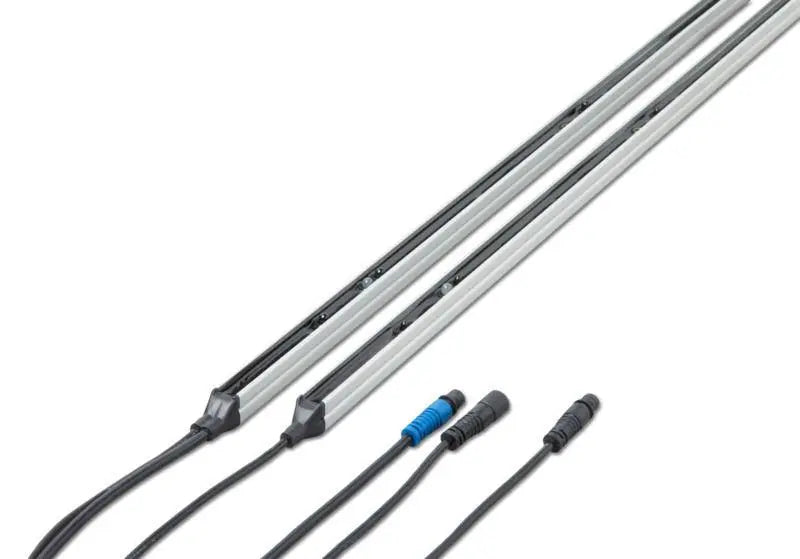

  • Lichtgitter Sender mit M8-Stecker (4-polig)
  • Lichtgitter Empfänger mit M8-Stecker (4-polig)
  • 5.000 mm Anschlusskabel 6x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
  • 10.000 mm Synchronisationskabel 4x0,14 mm² AWG 26 mit M8-Stecker (4-polig)

Vor der Bestellung prüfen

  • Marantec Artikelnummer 182309 und EAN 4062435000266
  • benötigte Schutzfeldhöhe 1,96 m und Reichweite bis 10 m
  • Versorgung 10–30 V DC sowie OSE- oder PNP-Auswertung der Steuerung
  • Montageposition, Profilabmessungen und Kabelführung
  • zusätzliches EM 185 bei Garagentorantrieben und VTA
  • bei Verwendung als E-Einrichtung die erforderliche Innen- und Außenmontage

Das Lichtgitter ist Teil der Sicherheitseinrichtung einer Toranlage. Montage, elektrischer Anschluss, Parametrierung und Funktionsprüfung müssen nach der Anlagendokumentation erfolgen.
