Marantec Sektionaltorantrieb Set bis 30 m² – 400 V, 110 Nm, mit Steuerung CS 320 und Sicherheitstechnik | Lieferzeit 4 Wochen

Aufgrund hoher Nachfrage: Lieferzeit 4 Wochen

Komplettset für federausgeglichene Industrie-Sektionaltore bis 30 m² – mit leistungsstarkem 400-V-Drehstromantrieb, moderner Torsteuerung CS 320 und passender Sicherheitstechnik.

Das Marantec Sektionaltorantrieb Set bietet eine aufeinander abgestimmte Lösung für den elektrischen Betrieb von Industrie-Sektionaltoren. Der robuste Wellenantrieb STA 1-11-19 E-KE mit 110 Nm Drehmoment und elektronischem Absolutwertgeber (AWG) sorgt für eine zuverlässige Torbewegung.

Die mitgelieferte Lastschützsteuerung CS 320 ermöglicht eine komfortable Einstellung, Überwachung und Diagnose der Toranlage. Dank der enthaltenen Anschlussleitungen, Haspelkette, Torblattanschlussdose und F-Lichtschranke sind bereits wichtige Komponenten für die Installation im Set enthalten.

Ihre Vorteile auf einen Blick

• Für Sektionaltore bis 30 m²: Ausgelegt für federausgeglichene Industrie-Sektionaltore.

• Leistungsstarker 400-V-Antrieb: 110 Nm Drehmoment bei 19 U/min.

• Moderne CS 320 Steuerung: Mit LC-Display, integrierter 3-fach-Bedienung und umfangreichen Einstellmöglichkeiten.

• Elektronische Endlagenerfassung: Präzise Positionserfassung über Absolutwertgeber (AWG).

• Mechanische Notbedienung: Nothandkette und Wartungsentriegelung für die manuelle Bedienung.

• Sicherheitstechnik enthalten: Mit F-Lichtschranke, Spiralkabel und Torblattanschlussdose.

• Abgestimmte Komponenten: Antrieb, Steuerung und Anschlussmaterial in einem Set.

Lieferumfang

Antrieb und Steuerung

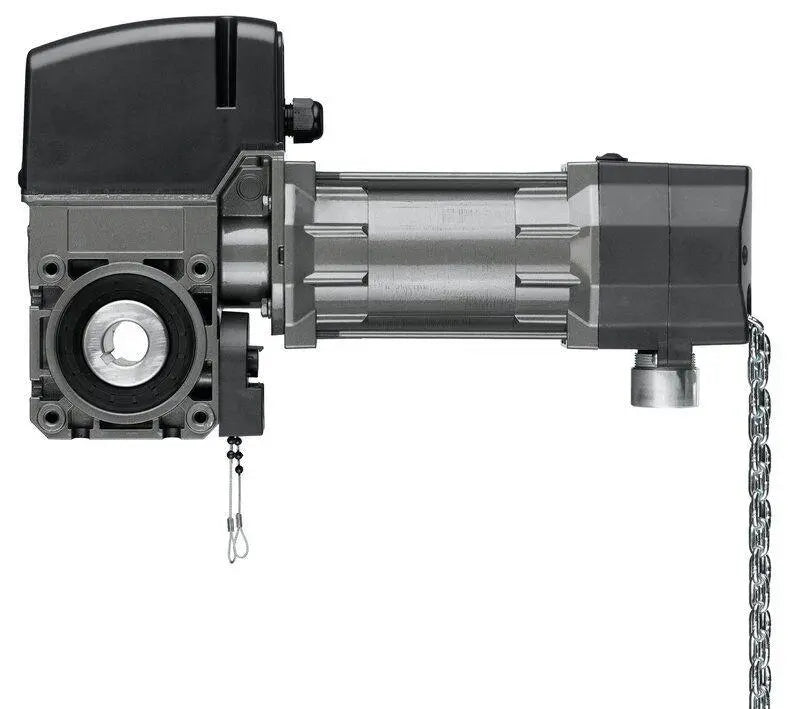

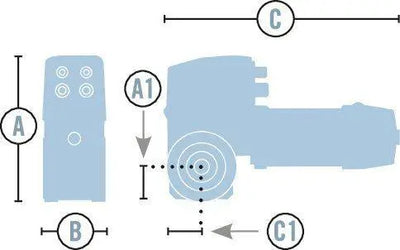

• Marantec Wellenantrieb STA 1-11-19 E-KE, 400 V/3~, 110 Nm, 19 U/min, AWG, Hohlwelle 25,4 mm

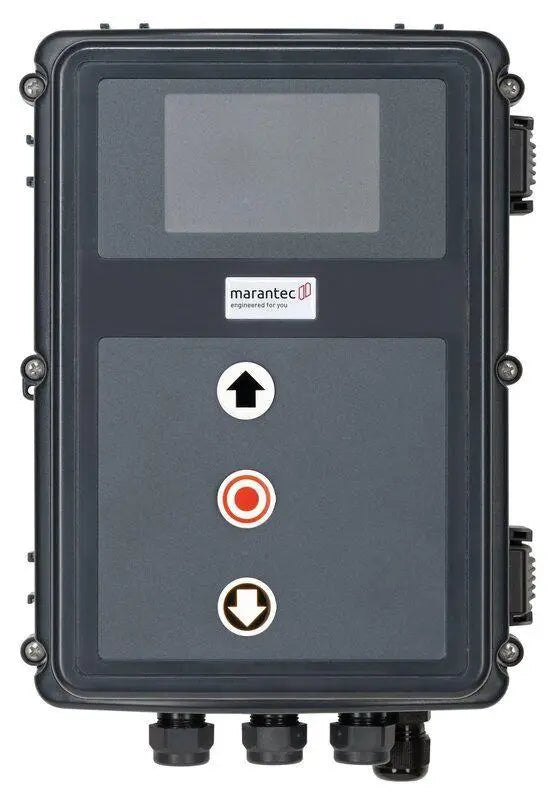

• Steuerung CS 320 im CS-Standardgehäuse, IP65

• LC-Display und elektronischer 3-fach-Taster im Steuerungsdeckel

• CEE-Netzstecker, 5-polig, rot

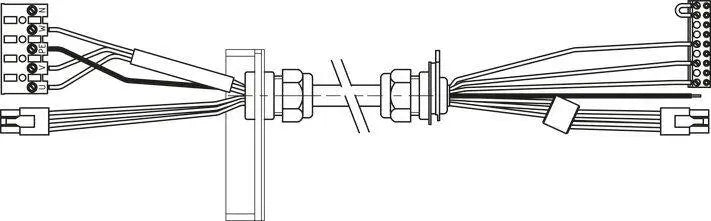

• Anschlusskabelsatz, 9.000 mm

Notbedienung und Montagezubehör

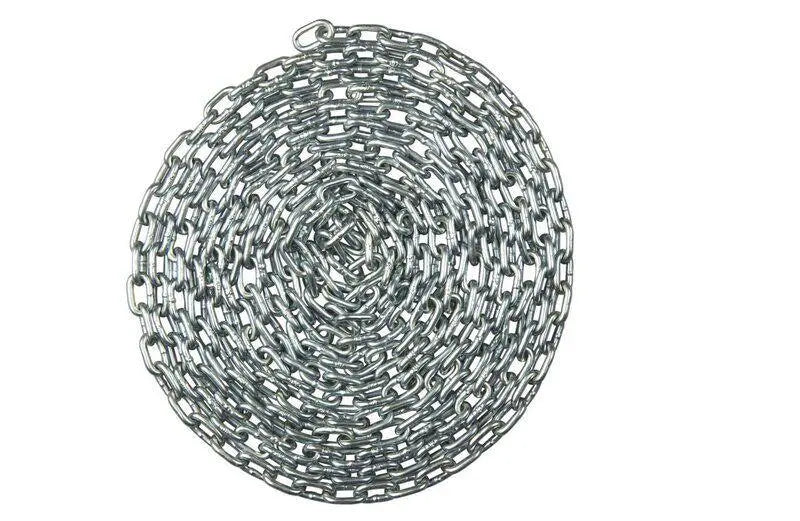

• Haspelkette, 9.000 mm, mit 2 Kettenschlössern

• Antriebsseitige Haspelkette, 1.000 mm

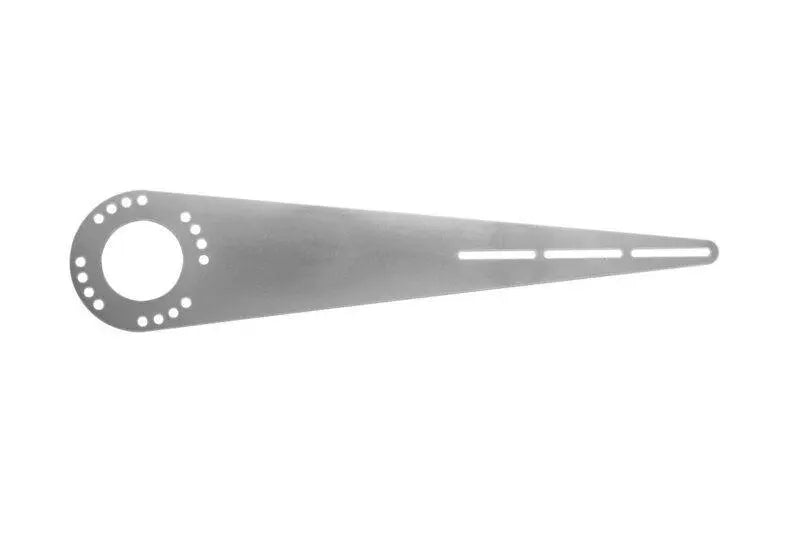

• Drehmomentstütze, ovale Ausführung

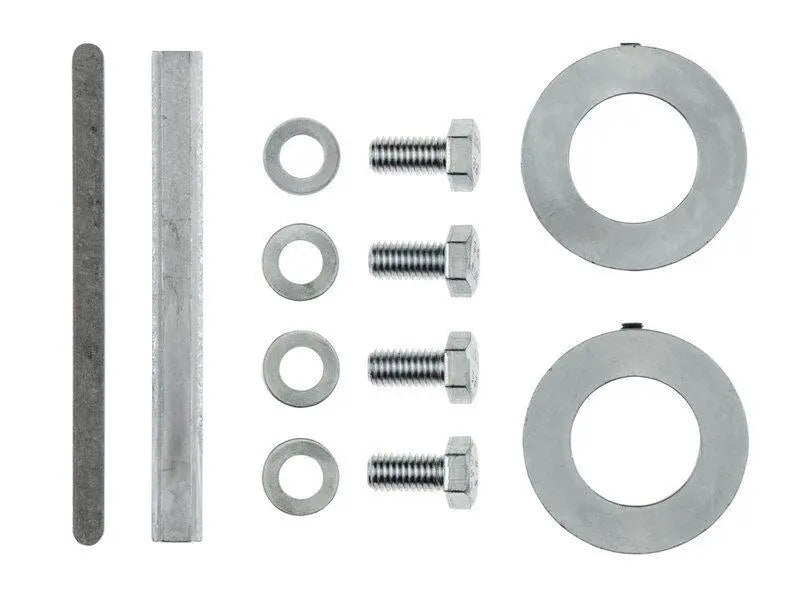

• Passfeder 6,35 × 6,35 × 105 mm für Vollwelle 25,4/31,75 mm

• Zusätzliche Stellringe, 25,4 mm

• Anschlussklemmen und Kabeldurchführungen

Sicherheitstechnik

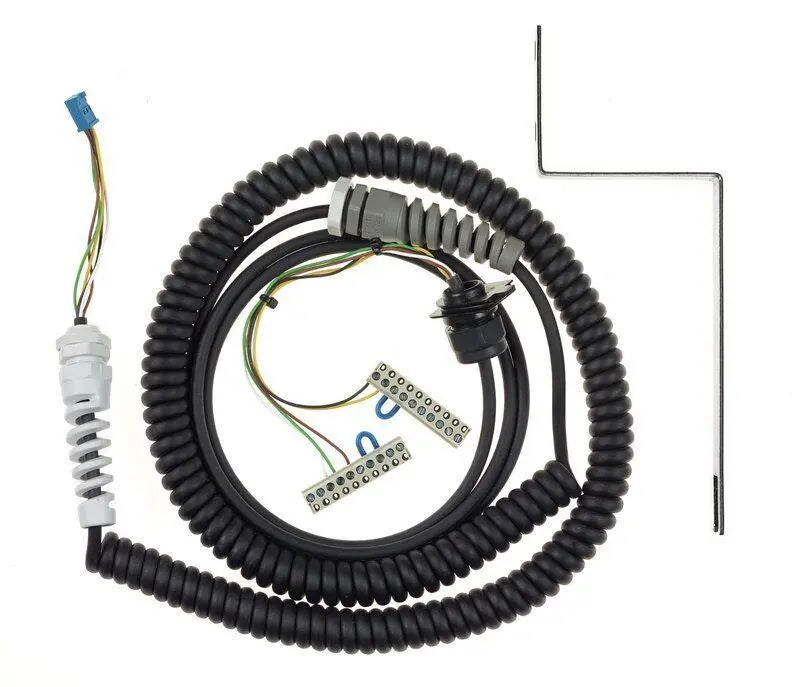

• Spiralkabel 5 × 0,25 mm², 3.000 mm ungewendelt, Wendellänge 800–3.200 mm

• Haltewinkel, Kabelverschraubungen und Anschlussmaterial

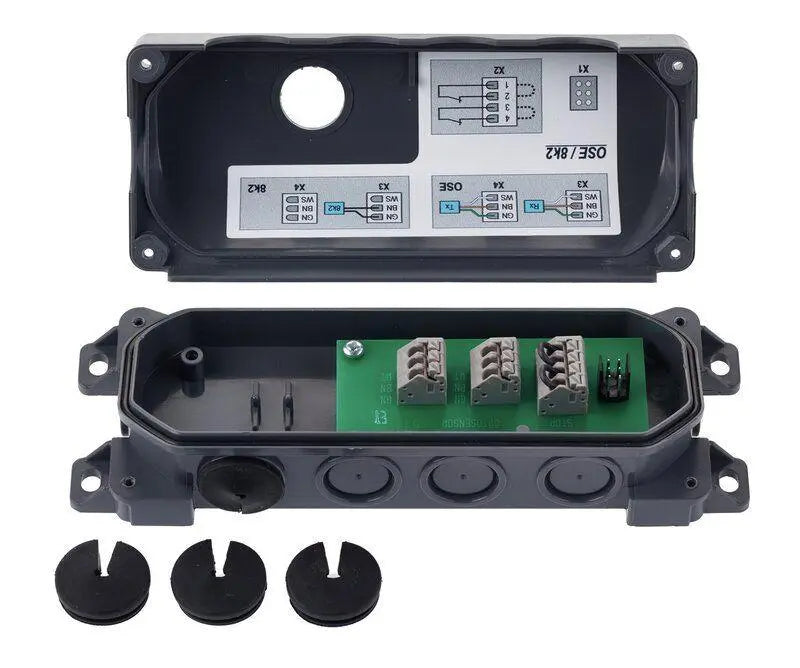

• Torblattanschlussdose mit Platine und vier Kabeleinführungen

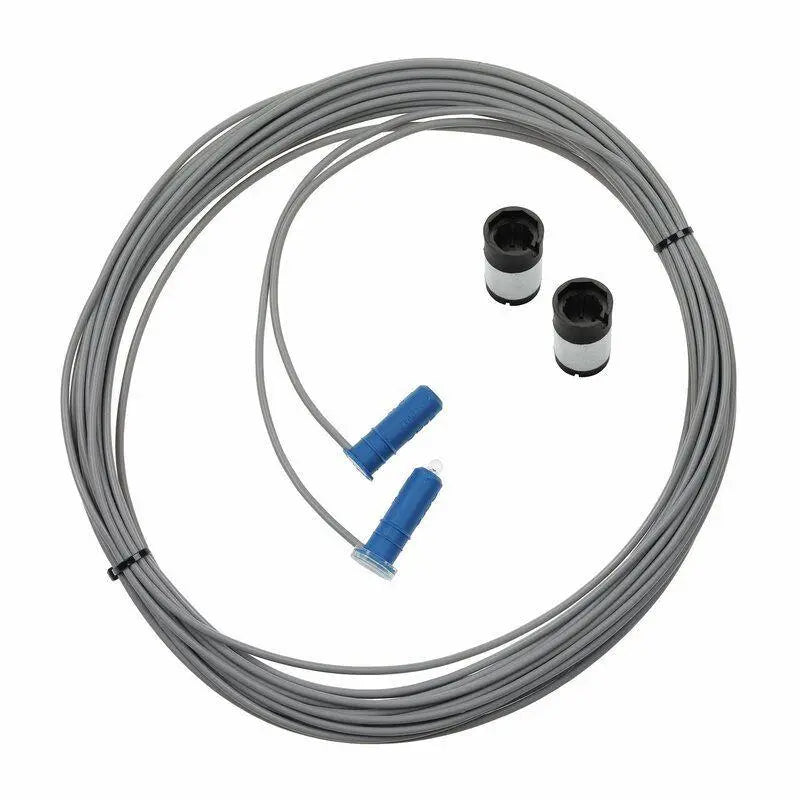

• F-Lichtschranke mit Senderleitung 10.500 mm und Empfängerleitung 1.000 mm

• Zwei F-Distanzhülsen, 11/22 mm

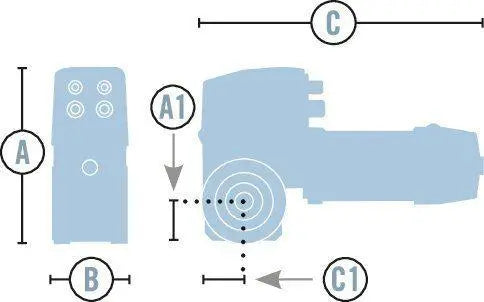

Technische Daten

Intelligente Torsteuerung CS 320

Die Marantec CS 320 bietet zahlreiche Funktionen zur individuellen Anpassung der Toranlage.

• Programmierbare Zwischenpositionen

• Einstellbare Kraftbegrenzung in AUF-Richtung

• Integrierter Torlaufzähler

• Programmierbare Wartungsmeldungen

• Fehlerspeicher und Diagnosefunktionen

• Vier programmierbare Relaisausgänge

• Zwei programmierbare Eingänge

• Anschlussmöglichkeiten für Schließkantensicherungen, Lichtschranken und Lichtgitter

• Erweiterungsmöglichkeiten für Funkempfänger, Zeitschaltuhren und weitere Steuerungsfunktionen

Wichtig: Die verfügbaren Funktionen hängen von der angeschlossenen Sicherheitstechnik, der Parametrierung und der jeweiligen Betriebsart ab.

Passendes Zubehör für Ihre Toranlage

Erweitern Sie das Set bei Bedarf mit einem passenden Funkempfänger, Handsender, Codetaster oder weiteren Sicherheitseinrichtungen.

So lässt sich die Toranlage entsprechend den betrieblichen Anforderungen bedienen und erweitern.

Wichtige Hinweise zur Verwendung

Das Set ist für federausgeglichene Sektionaltore vorgesehen. Die Eignung muss anhand der tatsächlichen Torabmessungen, des Torgewichts, des erforderlichen Drehmoments und der vorhandenen Federwelle geprüft werden.

Die mitgelieferte Sicherheitstechnik ermöglicht nicht automatisch den Impulsbetrieb. Die erforderlichen Schutzeinrichtungen und die zulässige Betriebsart müssen für die konkrete Toranlage fachgerecht geprüft und eingerichtet werden.

Die Installation und Inbetriebnahme müssen durch entsprechend qualifiziertes Fachpersonal erfolgen.
