Marantec Set Sektionaltore bis 20 m², 230 V-AC Motor, 60 Nm, 24 min-1, AWG, mit Lastschützsteuerung CS 320

Set für federausgeglichene Sektionaltore bis 20 m², 230 V-AC Motor, 60 Nm, 24 min-1, AWG, mit Lastschützsteuerung CS 320

Lieferumfang:

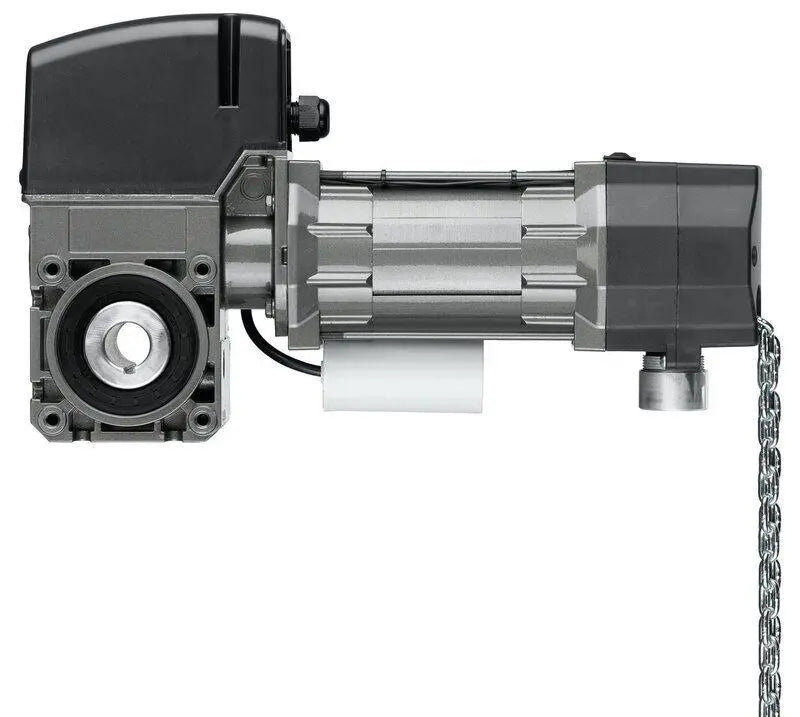

• Antrieb STAW 1-6-24 E-KE 230 V/1~ AWG 25,4 mm mit 1.000 mm Haspelkette
• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
• Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
• Haspelkette: 8.000 mm, mit 2 Kettenschlössern
• Drehmomentstütze 1 L-Form
• Zubehörbeutel STA Standard
• Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
• Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
• F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

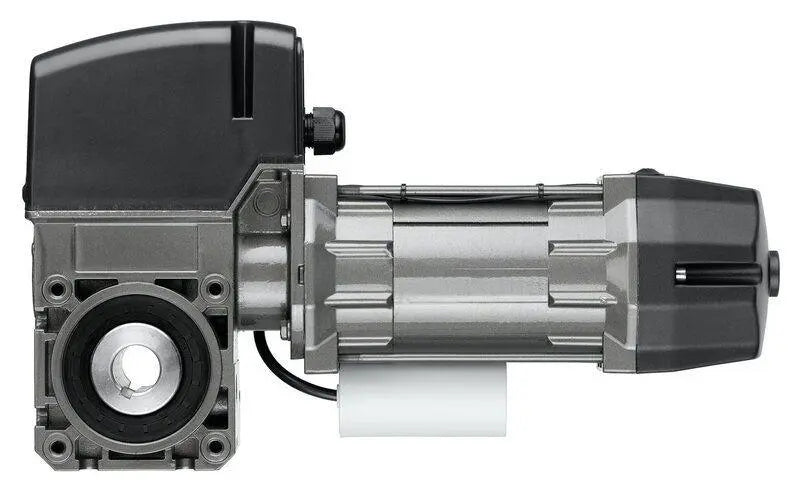

Antrieb – Merkmale:

• 2 Versionen verfügbar: STAW externe Steuerung, STAWC integrierte Steuerung
• Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
• Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
• Wartungsentriegelung optional
• Einfache Umrüstung von Kurbel auf Kette
• Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
• Versorgung: 230 V/1~/50 Hz
• Thermoschutz in der Motorwicklung
• Steckbare Anschlüsse
• Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
• Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm. Versorgung: 230 V/1~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
• Sonderausführungen wie weitere Spannungen und Frequenzen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
• Erhöhung der maximalen Zyklen pro Stunde und Reduzierung der Antriebslautstärke durch Erweiterung auf zwei Kondensatoren. (Kennzeichnung "CD")

Steuerung – Funktionen:

• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Änderung der Drehrichtung über Platinentaster/Display
• Zwischenstellung programmierbar (nur mit AWG)
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code-geschützt)
• Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Steuerung – Endlageneinstellung:

• Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
• Einstellung über Platinentaster oder steckbaren LCD-Monitor

Steuerung – Bedienung:

• Platinentaster und LEDs zur Statusmeldung (Standard)
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Steuerung – Aufbau und Anschluss:

• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte
• Einstellbare, vormontierte Wandhalter
• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
• Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
• Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
• Anschluss für 2 Lichtgittersysteme mit/ohne Testung
• Anschluss für Radarpräsenzmelder
• Schnittstelle zum Anschluss eines Frequenzumrichters
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
• Ansteuerung der Magnetbremse über Relaisausgang
• Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Steuerung – Optional:

• LCD-Monitor mit Klartextanzeige
• MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
• MS-Bus Erweiterungsmodul Einzugssicherung
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Steuerung im Stahlschrank
• Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar
• Produktbeschreibende Daten
  Anschlussartsteckbar

  Bremsansteuerungohne Bremse

  Dauerschalldruckpegel (max.) [dB(A)]70

  EndlagensystemAbsolutwertgeber

  Fangvorrichtung integriertNein

  Getriebegerollte Schneckenwelle doppelt gelagerte Schneckenwelle

  NotbedienungWartungsentriegelung mit Nothandkette (E-KE)

  SchutzartIP65

  Steuerungsartextern

  ÜberlastschutzThermoschutz 140 °C

  Bremstypohne Bremse
  Einsatzbereich
  Torfläche (max.) [m²]20

  Temperatur (min./max.) [°C]-20/60
  Leistungsdaten
  Abtriebsdrehmoment [Nm] 60

  Abtriebsdrehzahl [1/min] 24

  Haltemoment (min.) [Nm] 600

  Umdrehungen Abtrieb (max.)**20

  Zyklen pro Stunde (max.)*8

  Motorleistung [kW]0,37
  Elektrische Daten
  Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A]16

  Betriebsspannung [V]230 V/1~

  Betriebsspannungsart Wechselstrom

  Nennfrequenz [Hz]50

  Nennstrom [A]6,2

  Steuerspannung [V]24 V-DC
  Maße und Gewichte
  Gewicht [kg]15

  Maß A [mm]245

  Maß A1 [mm]55

  Maß B [mm]104

  Maß C [mm]369

  Maß C1 [mm]55

  Wellenaufnahme [mm]25,4

  Wellenaufnahme (optional) [mm]25 30 31,75 32 mm Sechskant (HEX) 35
  CS 320 2,2 kW
  Produktbeschreibende Daten
  GehäusetypCS-Standard

  SchutzartIP65

  DisplayartLCD

  Hauptschalter im Steuerungsdeckelohne Hauptschalter

  Drucktaster im Steuerungsdeckelelektronischer 3-fach Taster CS

  Not-Aus im Steuerungsdeckelohne Not-Aus

  Funktionsschalter im Steuerungsdeckelohne Funktionsschalter

  NetzsteckerSchuko-Stecker Typ F
  Einsatzbereich
  Temperatur (min./max.) [°C]-10/45
  Leistungsdaten
  Betriebsart (Steuerung)Totmann
  Elektrische Daten
  Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A]10

  Bauseitige Versorgung 230 V/1~/50 Hz

  Belastbarkeit Leistung (max.) [kW]2,2

  Schaltstrom (max.) [A]8

  Steuerspannung [V]24 V-DC
  Maße und Gewichte
  Maße (BxHxT) [mm]215x275x190
