SKU: 191492 | Barcode: 4062434019481

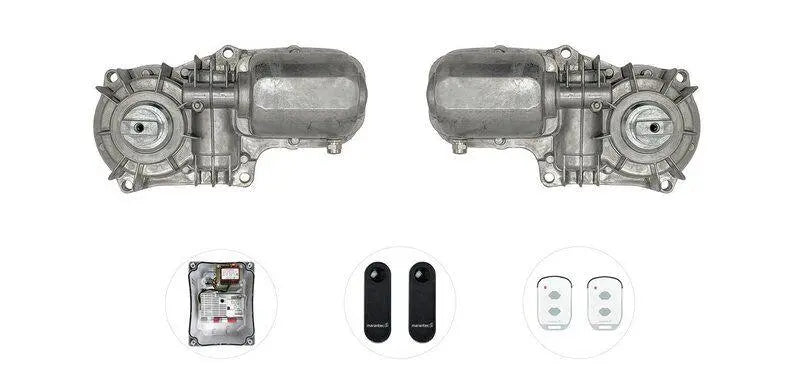

Marantec Unterflurantrieb-Set für 2-flügelige Drehtore bis 3,5 m inkl. 1 x Handsender, 1 x Einweglichtschranke

Name: Marantec Unterflurantrieb-Set für 2-flügelige Drehtore bis 3,5 m inkl. 1 x Handsender, 1 x Einweglichtschranke
Brand: Marantec
SKU: 191492
Price: 808.0 EUR
Availability: InStock

€808,00

inkl. MwSt. Versand wird beim Checkout berechnet.

Beschreibung

Comfort KUN3224E Set Unterflur 2-flügelige Drehtore bis 3,5 m mit Encoder

Lieferumfang:

Erstes und zweites Motor-Aggregat ohne Fundamentkasten, vorverkabelt, 1.500 mm (2x1,5 und 3x0,5 mm² benötigt)
Externe Steuerung Control CBX20324H mit integriertem Funkempfänger, 868 MHz bi.linked
2 Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
LS22 Einweg-Lichtschranke ohne Kabel

Antrieb – Merkmale:

Eingebauter Encoder für maximale Präzision
Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)
Mechanische Anschläge AUF und ZU integriert
Robustes Metallgetriebe
Sehr leise Mechanik
Alle mechanischen Teile gegen Witterungseinflüsse geschützt
Abschließbare Entriegelung
Kompatibel mit Fundamentkästen anderer Hersteller (zusätzliches Zubehör erforderlich)

Steuerung – Funktionen:

Stromabhängige Hinderniserkennung mit Reversierung
Soft-Start/Soft-Stopp/Soft-Lauf
Automatische Zulauffunktion
Toraufzeit und Vorwarnzeit getrennt programmierbar
Beleuchtungsdauer programmierbar und über Funk schaltbar
Teilöffnung programmierbar
Laufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Zyklenzähler
Wartungsintervall programmierbar
Fehlersignalisierung
Einfache Reset-Funktion (Komplett-Reset)

Steuerung – Bedienung:

Gleiche Programmierlogik für alle Steuerungen - CBX102B, CBX10224 und CBX20224
2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
Programmierung und Zustandsmeldung über LED-Anzeige

Steuerung – Aufbau und Anschluss:

Integrierter Funkempfänger bi.linked 868 MHz
Anschluss (konventionell) für Taster
Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
Anschluss (konventionell) für Haltkreis
Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
Anschluss (konventionell) für 24 V-DC Signalleuchte
Anschluss (konventionell) für 12 V-AC Elektroschloss
Anschluss für Battery-Backup
Ausgang 24 V-DC, max. 250 mA
Produktbeschreibende Daten

Funkfrequenz868 MHz

Funktechnologiebi.linked

Anzahl Torflügel2-flügelig

Elektrische Daten

Bauseitige Versorgung230 V/1~/50/60 Hz

Comfort UN3224E

Produktbeschreibende Daten

Anschlussartkonventionell

Dauerschalldruckpegel (max.) [dB(A)]70

EncoderJa

SchutzartIP67

Einsatzbereich

Breite Torflügel (max.) [m]3,5

Gewicht Torflügel (max.) [kg]600

Steigung (max.) [%]0

Temperatur (min./max.) [°C]-20/55

Leistungsdaten

Abtriebsdrehmoment [Nm]250

Betriebsart (Einschaltdauer)S2 - 8 min

Öffnungswinkel (max.) [°]90

Motorleistung [kW]0,12

Elektrische Daten

Betriebsspannung [V]24 V-DC

BetriebsspannungsartGleichstrom

Motorspannung [V]24 V-DC

Nennstrom [A]5

Maße und Gewichte

Gewicht [kg]10,8

Maße (BxHxT) [mm]346x160x412

Maße (BxHxTmin/Tmax) [mm]346x160x412/412

CBX20324H

Produktbeschreibende Daten

Funkfrequenz868 MHz

Funktechnologiebi.linked

Einsatzbereich

Temperatur (min./max.) [°C]-20/55

Elektrische Daten

Bauseitige Versorgung230 V/1~/50 Hz 230 V/1~/60 Hz

Betriebsspannung [V]24 V-DC

Belastbarkeit Leistung (max.) [kW]0,28

Motorspannung [V]24 V-DC

Steuerspannung [V]24 V-DC
