Produktdetails

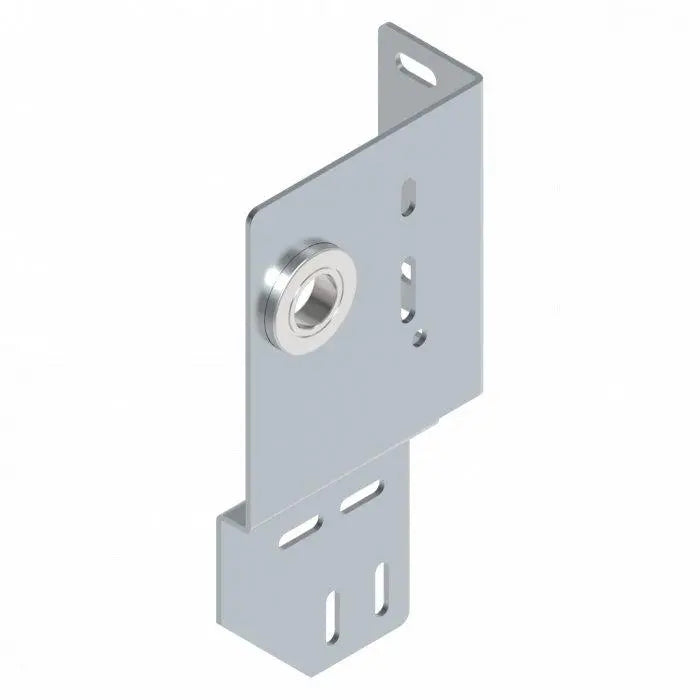

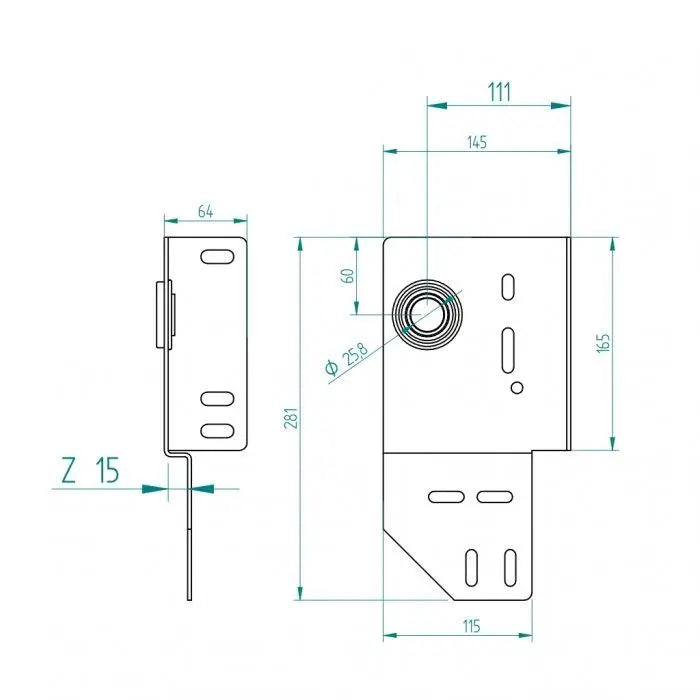

Lagerplatte geschlossen 45×281 mm | mit Lager | rechts | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte (Art. 3283) ist ein industrietaugliches Bauteil zur sicheren Fixierung von C-Profilen und Führungsschienen. Mit integriertem Lager, 15-mm-Versatz und stabiler, verzinkter Stahlkonstruktion – ideal für anspruchsvolle Sektionaltoranlagen.

Technische Daten

Artikel-Nr.:
3283
Seite:
Rechts
Länge:
45 mm
Höhe:
281 mm
Material:
Verzinkter Stahl
Dicke:
4 mm
Wellenaufnahme:
1" (25,4 mm)
Versatz:
15 mm
Herzmaß:
111 mm
Tiefe:
64 mm
Durchmesser Öffnung:
51,2 mm
Ausführung:
Geschlossen mit Lager
Gewicht:
1,13 kg
Einsatzbereich:
Industrie-Sektionaltore, C-Profil Verbindungen

Vorteile & Eigenschaften

  • Mit integriertem Lager → sofort einsatzbereit
  • 15-mm-Versatz für präzise Fixierung von C-Profilen
  • Stabile 4-mm-Stahlkonstruktion für Industrieumgebungen
  • Rechte Ausführung für klare, sichere Einbauposition
  • Verzinkt → hervorragender Schutz gegen Korrosion
  • Fixiert vertikale & horizontale Schienen kraftschlüssig
  • Tormeister 24 garantiert geprüfte Sicherheit & Belastbarkeit

Anwendung & Montage

Die Lagerplatte wird in Führungsschienen- und C-Profilkonstruktionen eingesetzt und stabilisiert die gesamte Baugruppe. Der 15-mm-Versatz sorgt für die korrekte Ausrichtung zwischen vertikalen und horizontalen Laufschienen.

Das integrierte Lager unterstützt die 1"-Welle zuverlässig und ermöglicht einen ruhigen, präzisen Lauf des Tors.

Sicherheits-Hinweis: Arbeiten an Lagerstellen, Wellenzapfen und Schienensystemen sind sicherheitskritisch. Nur geschulte Fachkräfte dürfen diese Baugruppe montieren. Falsche Montage kann zu erheblichen Schäden und Unfallgefahren führen.

Praxisbeispiel

Bei einem industriellen Sektionaltor wurde die geschlossene Lagerplatte 3283 eingesetzt, um ein verbogenes C-Profil und eine beschädigte Lagerführung zu ersetzen. Nach der Montage lief das Tor ruhiger, präziser und vibrationsfrei.

FAQ

Ist das Lager bereits eingebaut?

Ja, die Lagerplatte wird komplett mit integriertem Lager geliefert.

Warum 15 mm Versatz?

Damit horizontale und vertikale Schienen perfekt ausgerichtet und fest miteinander verbunden werden.

Für welche Seite geeignet?

Für die rechte Seite, von innen auf das Tor blickend.

Jetzt Lagerplatte 3283 bestellen

Sichern Sie sich die geschlossene Lagerplatte 45×281 mm rechts – mit Lager, verzinkt und ideal für industrielle Schienensysteme.

Technische Beratung anfordern
