SKU: 3286

Lagerplatte geschlossen mit Lager | 186×322 mm | links | 15 mm Versatz | 1" Welle | Industrie verzinkt | Art. 3286

€29,55

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

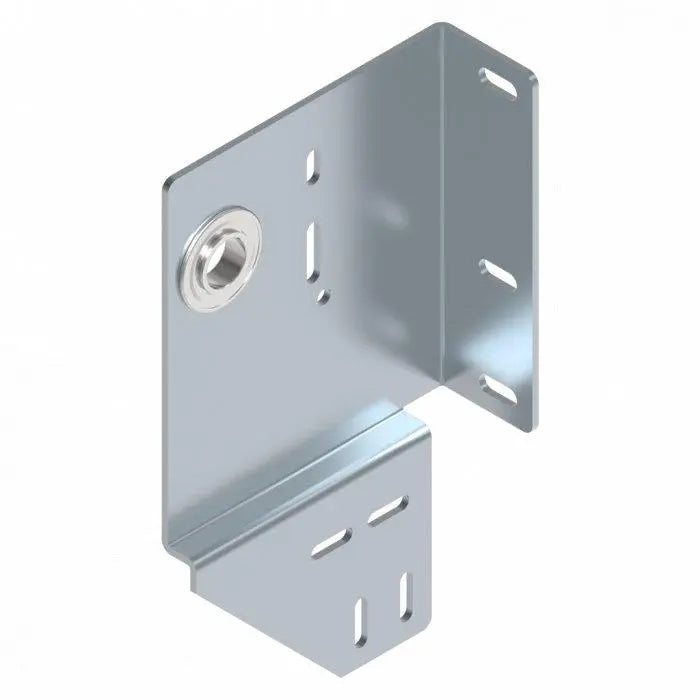

Lagerplatte geschlossen 186×322 mm | mit Lager | links | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte 3286 ist ein industrielles Hochlastbauteil zur Fixierung von C-Profilen und zur sicheren Lagerung von 1"-Wellen in Sektionaltoranlagen. Mit 15 mm intelligentem Versatz und integriertem Lager sorgt sie für maximale Stabilität und präzise Schienenführung.

🔧 Technische Daten

Artikel-Nr.:
3286

Montageseite:
Links

Länge:
186 mm

Höhe:
322 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellenaufnahme:
1" (25,4 mm)

Innen-Ø Lager:
51,2 mm

Versatz:
15 mm

Herzmaß:
152 mm

Tiefe:
64 mm

Gewicht:
2,09 kg

Ausführung:
Geschlossen, mit Lager

Einsatzbereich:
Industrie-Sektionaltore / C-Profil-Führungssysteme

💪 Vorteile & Eigenschaften

Mit integriertem Lager – direkt montagefertig
15-mm-Versatz für perfekte C-Profil-Ausrichtung
Linke Ausführung für klare Einbaurichtung
4-mm-Stahl → extrem robust & langlebig
Verzinkt → starker Korrosionsschutz
Sorgt für präzise, spielfreie Führung des Schienensystems
Tormeister 24 garantiert höchste Arbeitssicherheit & Industriequalität

⚙️ Anwendung & Montage

Die Lagerplatte 3286 wird auf der linken Seite industrieller Sektionaltore verbaut. Sie fixiert das C-Profil und nimmt die 1"-Welle sicher auf. Der 15-mm-Versatz ermöglicht eine exakte, spannungsfreie Ausrichtung von vertikalen und horizontalen Schienen.

Sicherheits-Hinweis: Arbeiten an Wellen, Lagern und Schienen sind hochgefährlich. Nur qualifizierte Fachkräfte dürfen diese Komponenten einbauen. Massive Feder- und Wellenkräfte → akute Lebensgefahr!

🏁 Praxisbeispiel

Bei einem Industrie-Sektionaltor wurde die linke Lagerplatte 3286 zur Erneuerung eines verzogenen C-Profils eingesetzt. Das Tor lief danach deutlich ruhiger, die Führung war spielfrei und die Belastung auf die Welle wurde erheblich reduziert.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist das Lager integriert?

Ja – die Lagerplatte wird mit komplett montiertem Lager geliefert.

Warum 15 mm Versatz?

Damit das C-Profil perfekt sitzt und Schienen exakt fluchten.

Für welche Torseite?

Diese Ausführung ist für die linke Seite vorgesehen (von innen betrachtet).

🛒 Jetzt Lagerplatte 3286 bestellen

Sichern Sie sich die geschlossene Lagerplatte 186×322 mm links – die ideale Heavy-Duty-Lösung für Industrie-Sektionaltore & C-Profil-Führungssysteme.
