Produktdetails

Die geschlossene seitliche Lagerplatte 3260 ist ein verzinktes Stahlbauteil für Industrie-Sektionaltore. Sie wird auf der linken Torseite eingesetzt, fixiert das C-Profil und verbindet dadurch die horizontalen mit den vertikalen Laufschienen. Die Platte wird ohne Lager geliefert.

Funktion und Einsatz

Die geschlossene Ausführung bildet die seitliche Aufnahme im Schienenbereich. Für die vorgesehene Montage nennt ConDoor die zugehörige Gegenkomponente mit Artikelnummer 3261; diese ist nicht Bestandteil dieses Angebots. Einbaulage, Profilabstand und Befestigungsbild müssen mit der vorhandenen Torkonstruktion übereinstimmen.

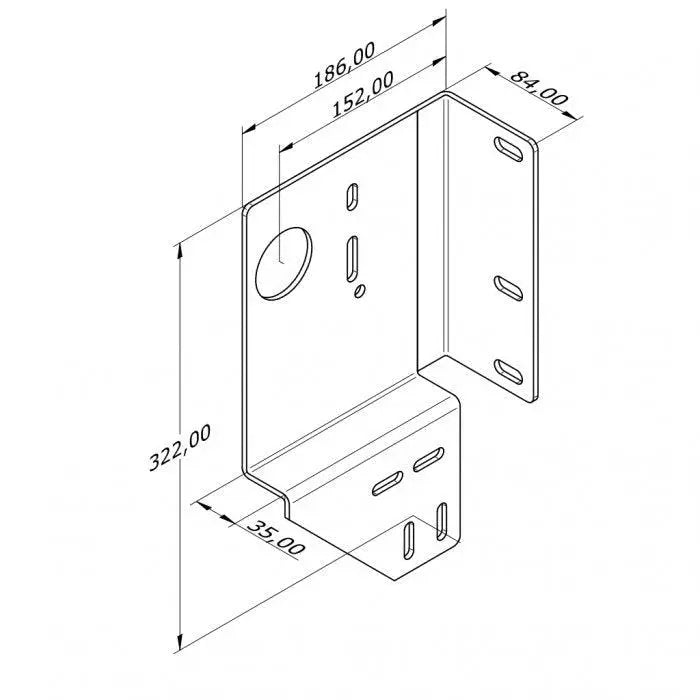

Technische Daten

  • Produkttyp: geschlossene seitliche Lagerplatte ohne Lager
  • Einsatzbereich: Industrie-Sektionaltor
  • Einbauseite: links
  • Abstand zum Mittelpunkt / CS: 152 mm
  • Versatz: 35 mm
  • Abmessungen: 332 × 186 mm
  • Durchmesser der Aufnahme: 51,3 mm
  • Material: verzinkter Stahl
  • ConDoor-Artikelnummer: 3260
  • Alternative Referenz: FlexiForce 3152FL
  • Zugehörige Gegenkomponente: Artikelnummer 3261

Lieferumfang

Geliefert wird die geschlossene Lagerplatte ohne Lager in der gewählten Mengeneinheit. Die Gegenkomponente 3261, Lager und Befestigungsmaterial sind nur enthalten, wenn sie in der gewählten Variante ausdrücklich genannt werden.

Vor der Bestellung prüfen

Artikelnummer 3260, linke Einbaulage, CS-Maß 152 mm, Versatz 35 mm, Aufnahme mit 51,3 mm sowie Abmessungen und Befestigungspunkte mit dem vorhandenen Bauteil vergleichen. Für die Montage außerdem prüfen, ob die Gegenkomponente 3261 vorhanden ist.
