Produktdetails

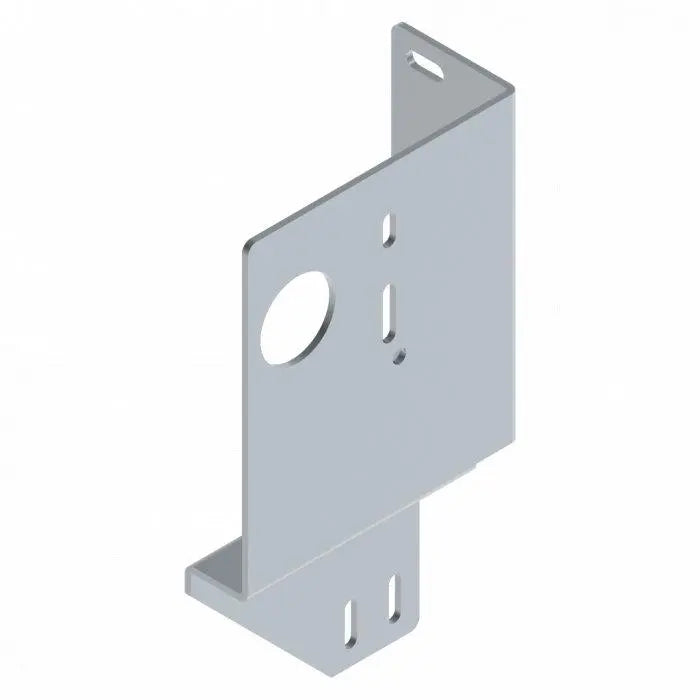

Geschlossene Lagerplatte 332×186 mm | 35 mm Versatz | rechts | verzinkter Stahl

Die geschlossene Lagerplatte (Art. 3261) ist ein robustes Industriebauteil zur präzisen Fixierung von C-Profilen und zur stabilen Verbindung zwischen horizontalen und vertikalen Schienen. Die 35-mm-Versatzkonstruktion sorgt für optimale Ausrichtung und maximale Belastbarkeit in Sektionaltoranlagen.

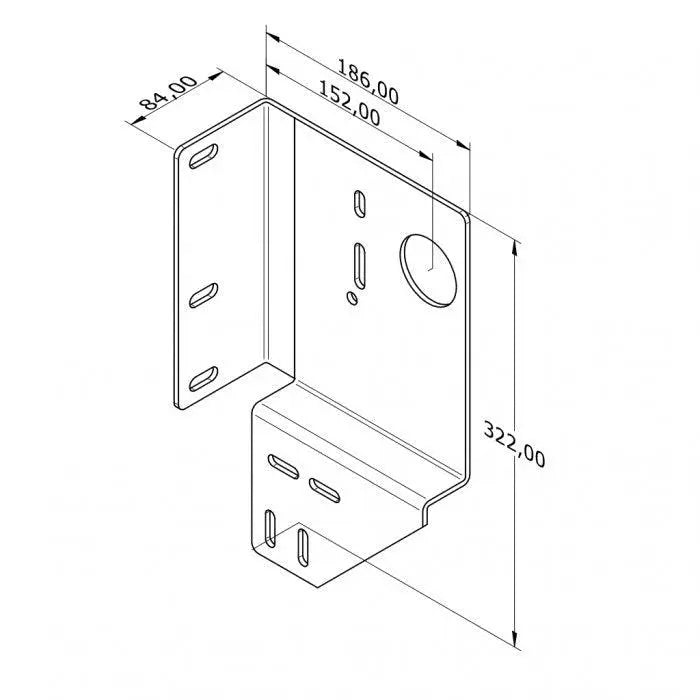

Technische Daten

Artikel-Nr.:
3261
Einsatzbereich:
Industrie / ERA-IND
Länge:
332 mm
Breite:
186 mm
Material:
Verzinkter Stahl
Versatz:
35 mm
Herzmaß:
152 mm
Öffnungsdurchmesser:
51,3 mm
Ausführung:
Geschlossen, ohne Lager
Seite:
Rechts
Gewicht:
2 kg
Kompatibilität:
Zur Verwendung mit Ref. 3260

Vorteile & Eigenschaften

  • Intelligente 35-mm-Versatzbauweise für perfekte C-Profil-Positionierung
  • Geschlossene, besonders stabile Ausführung für Industrieanlagen
  • Verzinkter Stahl schützt zuverlässig vor Korrosion
  • Rechte Ausführung – passend zur Torinnenseite
  • Sorgt für starke, spielfreie Verbindung von vertikalen & horizontalen Schienen
  • Kompatibel mit Referenz 3260
  • Tormeister 24 garantiert geprüfte Arbeitssicherheit & industrielle Qualität

Anwendung & Montage

Die geschlossene Lagerplatte wird zur Fixierung des C-Profils eingesetzt und stellt eine tragende Verbindung innerhalb des Schienensystems dar. Dank des 35-mm-Versatzes können horizontale und vertikale Laufschienen optimal ausgerichtet und dauerhaft stabil miteinander verbunden werden.

Durch die massive Stahlkonstruktion ist die Lagerplatte ideal für schwere und häufig genutzte Industrie-Sektionaltore geeignet.

Sicherheits-Hinweis: Arbeiten an tragenden Baugruppen wie Lagerplatten, C-Profil-Verbindungen und Schienensystemen dürfen ausschließlich durch geschulte Fachkräfte durchgeführt werden. Falsche Montage kann zu strukturellen Schäden und Unfallrisiken führen.

Praxisbeispiel

In einer Industriehalle wurde die geschlossene Lagerplatte 3261 eingesetzt, um das C-Profil der vertikalen Führungsschiene sicher mit der waagerechten Schiene zu verbinden. Dadurch wurde die gesamte Torstruktur stabilisiert und der Laufvorgang deutlich verbessert.

FAQ

Warum 35 mm Versatz?

Der Versatz sorgt für die korrekte Ausrichtung des C-Profils und garantiert eine stabile kraftschlüssige Verbindung.

Ist ein Lager enthalten?

Nein – die Lagerplatte wird ohne Lager geliefert.

Für welche Seite ist die Platte geeignet?

Für die rechte Torseite (Torinnenseite betrachtet).
