Produktdetails

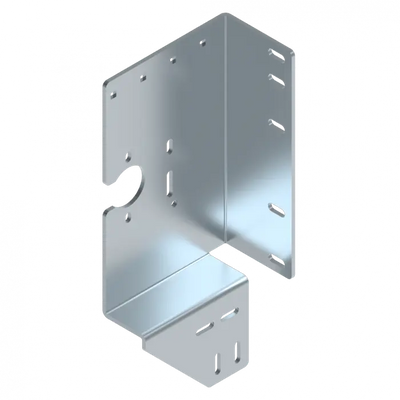

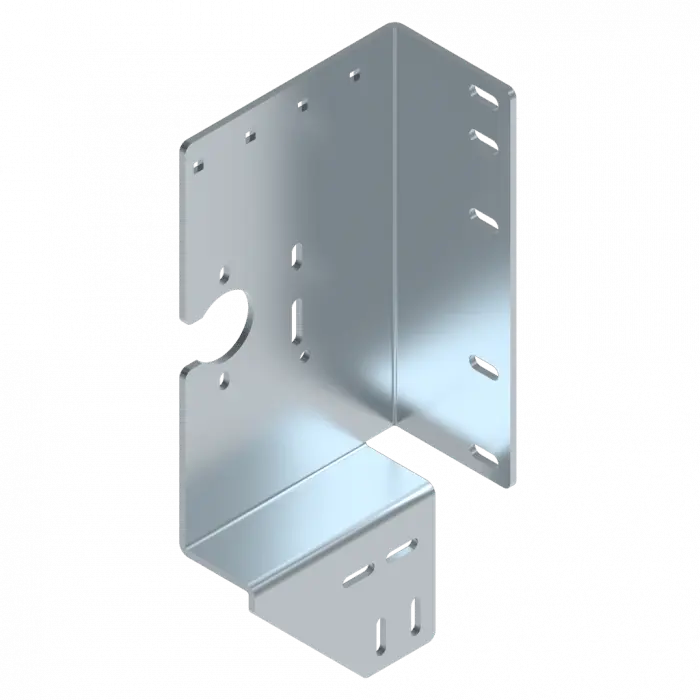

Lagerplatte geschlossen 186×415,5 mm | mit Lager | links | 55 mm Versatz

Die geschlossene Lagerplatte 3296 (links) ist ein hochbelastbares Industriebauteil zur präzisen Fixierung von C-Profilen und Führungsschienen. Mit massivem 5-mm-Stahl, integriertem Lager und starkem 55-mm-Versatz sorgt sie für maximale Stabilität in schweren Sektionaltoranlagen.

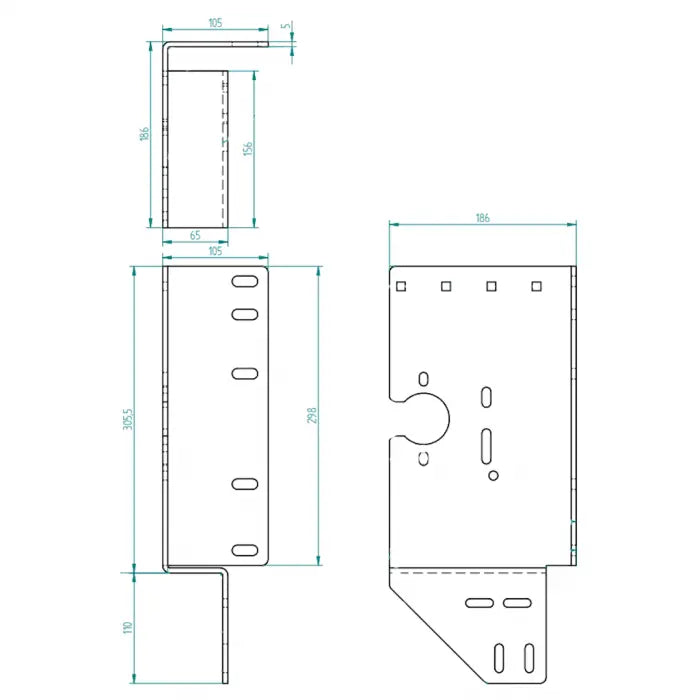

Technische Daten

Artikel-Nr.:
3296
Seite:
Links
Breite:
186 mm
Höhe:
415,5 mm
Material:
Verzinkter Stahl
Dicke:
5 mm
Versatz:
55 mm
Herzmaß:
152 mm
Innendurchmesser:
51,2 mm
Tiefe:
105 mm
Ausführung:
Geschlossen mit Lager
Gewicht:
3,97 kg
Einsatzbereich:
Industrie-Sektionaltore & C-Profil Systeme

Vorteile & Eigenschaften

  • Starke 5-mm-Stahlkonstruktion für höchste Belastungen
  • Mit integriertem Lager → sofort einsetzbar
  • 55-mm-Versatz für exakte C-Profil-Ausrichtung
  • Linke Ausführung – klare Einbaurichtung
  • Galvanisch verzinkt → hervorragender Korrosionsschutz
  • Perfekte Verbindung zwischen horizontalen und vertikalen Schienen
  • Tormeister 24 steht für Sicherheit, Präzision & Industriequalität

Anwendung & Montage

Diese Lagerplatte wird als tragendes Verbindungselement zwischen vertikalen und horizontalen C-Profil-Schienen verbaut. Sie stabilisiert den gesamten Torrahmen und sorgt für eine spielfreie, dauerhaft belastbare Führung der Welle.

Die 55-mm-Versatzkonstruktion ermöglicht eine perfekte Schienenpositionierung, besonders bei schweren industriellen Sektionaltoren.

Sicherheits-Hinweis: Arbeiten an Lagerpunkten, Führungsschienen und Wellenanlagen dürfen ausschließlich durch professionelle Techniker ausgeführt werden. Hohe Vorspannkräfte & Traglasten – akute Unfallgefahr!

Praxisbeispiel

In einer Industriehalle wurde die linksseitige Lagerplatte 3296 montiert, um ein verzogenes C-Profil zu ersetzen. Das neue Lager brachte sofort stabileren Torlauf, reduzierte Vibrationen und erhöhte die Lebensdauer des gesamten Schienensystems.

FAQ

Ist das Lager bereits integriert?

Ja, diese Version kommt komplett mit montiertem Hochlastlager.

Wozu dient der 55-mm-Versatz?

Der Versatz ermöglicht die perfekte Ausrichtung des C-Profils und der daran gekoppelten Schienen.

Für welche Torseite ist die Lagerplatte geeignet?

Für die linke Seite, von innen betrachtet.

Jetzt Lagerplatte 3296 bestellen

Sichern Sie sich die geschlossene Lagerplatte 186×415,5 mm links – verzinkt, mit Lager & perfekt für Industrie-Sektionaltore.

Technische Beratung anfordern
