Überblick & Ziele

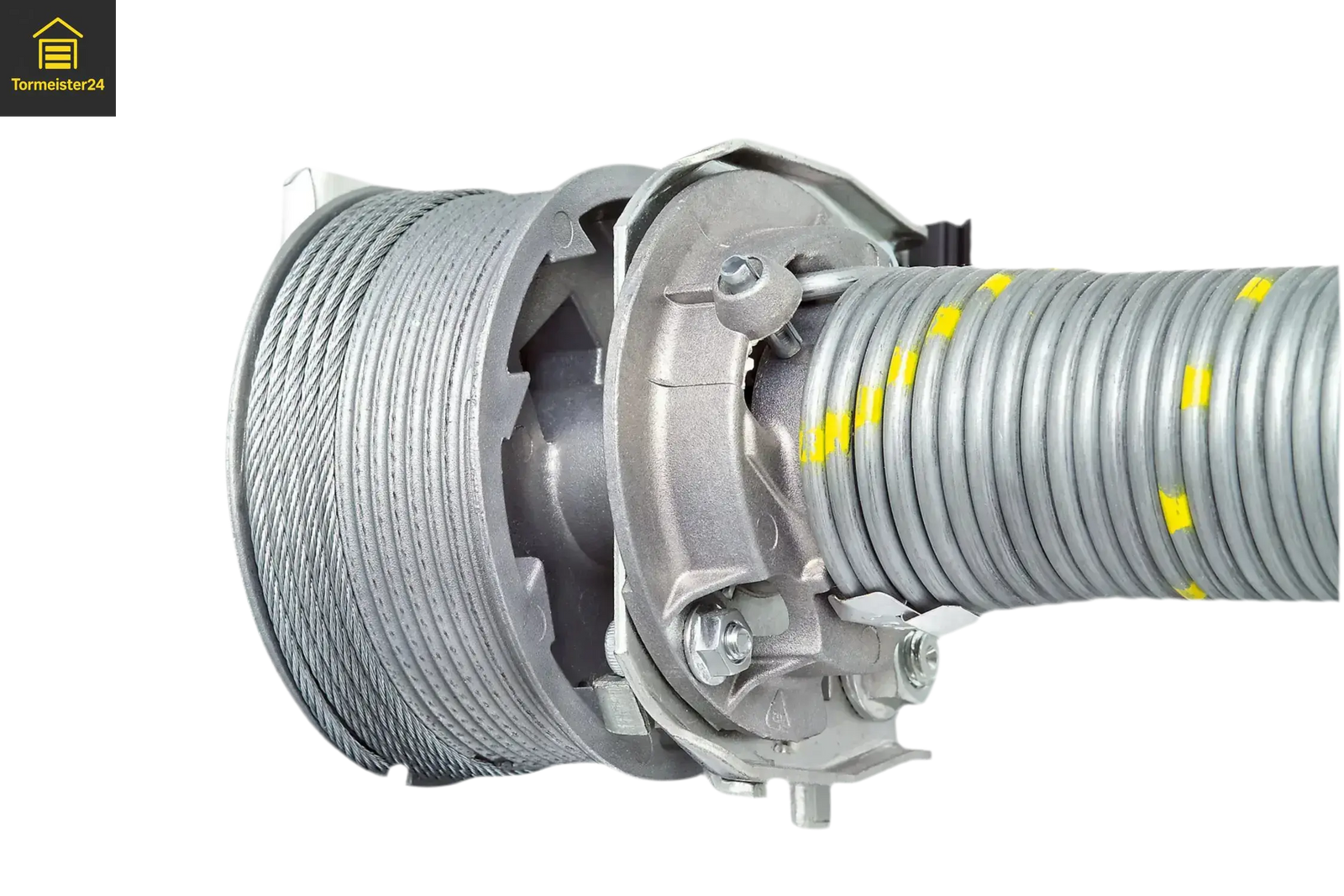

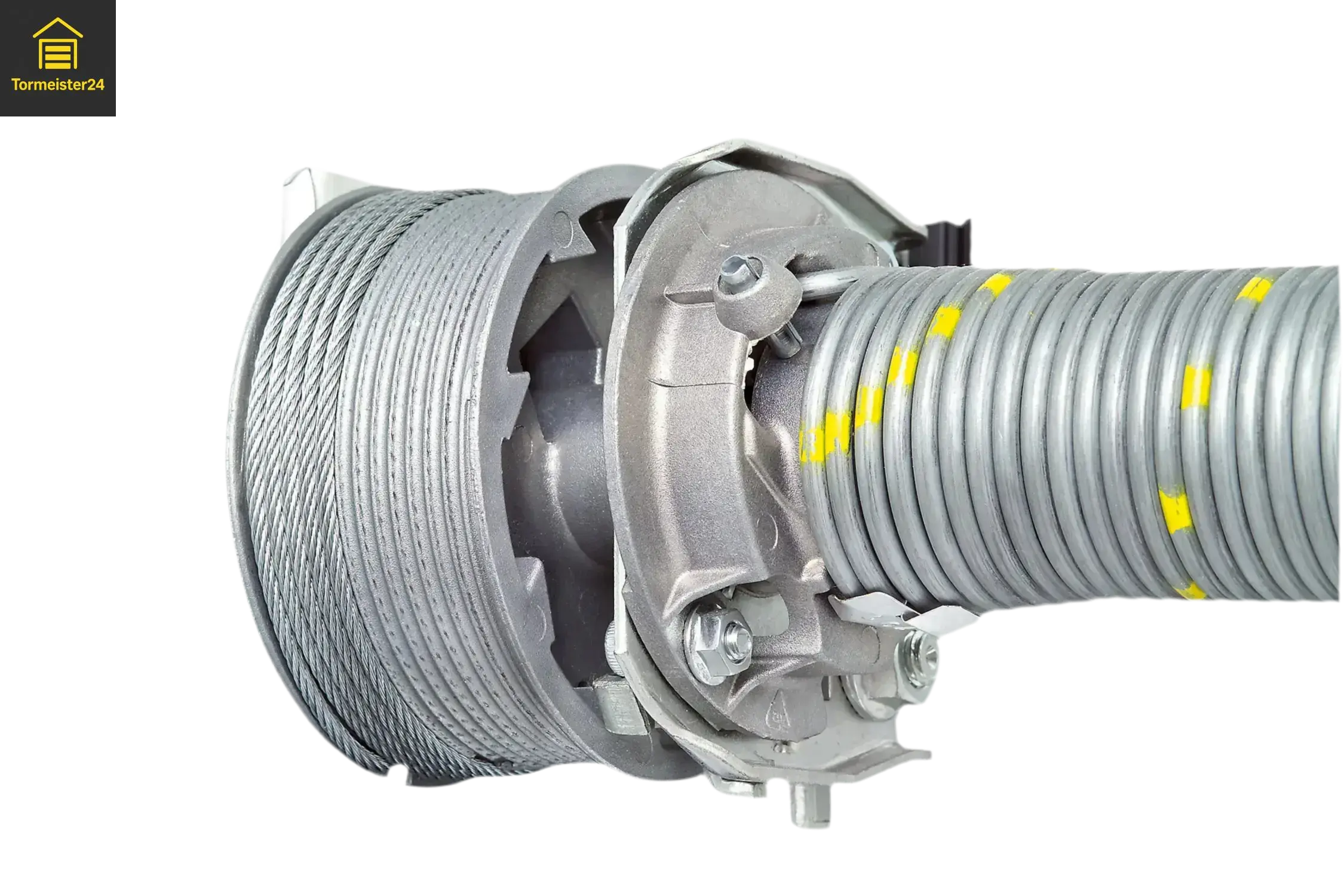

Damit ein Sektionaltor ruhig, sicher und ausbalanciert läuft, greifen mehrere Bauteile ineinander: Torsionsfedern/Zugfedern stützen das Gewicht, Drahtseile übertragen die Bewegung, Lagerkonsolen führen die Welle und Wellenkupplungen verbinden Komponenten formschlüssig.

Unten findest du eine klare Auswahlhilfe, Messanleitungen für Federn, Tipps zum Bestimmen der Drahtseile – plus alle Direktlinks zu den Teilen in unserem Shop. Die Abschnitte sind bewusst einfach gehalten und mit Tabellen ergänzt.

Schnellwahl: Was brauche ich wofür?

Anwendung	Bauteil	Zweck	Zur Kollektion
Tor fällt schwer / unausbalanciert	Torsionsfeder bzw. Zugfedern	Gewichtsausgleich, ruhiger Lauf	Torsionsfedern & Zugfedern
Seil ausgefranst / Längendifferenz	Drahtseile (3–4 mm)	Kraftübertragung, Synchronität	Drahtseile
Welle läuft rau / schlägt	Lagerkonsole / Seitenlager	Führung & Lagerung der Torsionswelle	Lagerkonsolen
Welle koppeln / Längen anpassen	Wellenkupplung (1″ / justierbar)	Formschlüssige Verbindung / Ausrichtung	Wellenkupplungen

Torsionsfedern & Zugfedern – Auswahl & Links

Torsionsfedern sitzen meist über dem Torsturz auf einer Welle (Industrie & viele Sektionaltore). Zugfedern liegen oft seitlich im Zargenbereich (häufig bei kleineren Garagentoren). Auswahlkriterien: Draht-Ø, Feder-Ø, Länge, Wicklungsrichtung (RHW = rechts / LHW = links).

Direktlinks (Auszug aus der Kollektion)

• Torsionsfeder 152×10×1216 mm LHW (1″‑Welle, beschichtet)
• Torsionsfeder 152×8.5×1088 mm RHW
• Torsionsfeder 152×8.5×1019 mm LHW
• Torsionsfeder 152×8×1134 mm RHW
• Torsionsfeder 152×8×1134 mm LHW
• Torsionsfeder 95×6.5×1084 mm RHW
• Torsionsfeder 67×7.5×1700 mm RHW
• Torsionsfeder 67×7.5×1700 mm LHW
• Torsionsfeder 67×7×1700 mm RHW
• Torsionsfeder 67×7×1349 mm RHW
• Torsionsfeder 67×7×1700 mm LHW
• Torsionsfeder 67×7×1227 mm LHW

👉 Zur gesamten Kollektion (umfangreich).

Drahtseile – Auswahl & Links

Drahtseile verbinden Torblatt und Trommeln. Sie laufen beidseitig synchron. Wichtig sind Länge, Durchmesser (3 mm/4 mm) und ob Drahtseilkauschen vormontiert sind.

• Drahtseil 3 mm – ohne Kauschen (Satz L/R)
• Drahtseil 4 mm – mit Kauschen (Satz L/R)
• Drahtseil 4 mm – ohne Kauschen (Satz L/R)
• Drahtseil 3 mm – mit Kauschen (Satz)

👉 Zur Kollektion Drahtseile.

Lagerkonsolen – Auswahl & Links

Lagerkonsolen (Seitenlager, Lagerplatten) führen die Torsionswelle und nehmen Radialkräfte auf. Ausführung und Bohrbild müssen zur Welle, Feder und dem Tor passen.

• Kugellager (Ersatz/Lagerung)
• Corner‑Bracket Bearing Plate 55×40×5 mm
• Corner‑Bracket Bearing Plate 55×40×3 mm
• Side Bearing Plate open 111 mm Z25 SP right
• Bearing Plate 190.5 mm (offen, ZP)
• Side Bearing Plate open 86 mm Z15 SP right
• Lagerkonsole offen 190 mm

👉 Zur Kollektion Lagerkonsolen.

Wellenkupplungen – Auswahl & Links

Wellenkupplungen verbinden Wellenabschnitte, Trommeln oder Federzapfen. Es gibt feste 1″‑Kupplungen und justierbare Varianten zur Feinausrichtung.

• Feste Kupplung 1″ (Stahl)
• Feste Kupplung 1″, Länge 120 mm
• Feste Kupplung 1″ (Variante)
• Justierbare Kupplung 1″
• Hörmann Wellenkupplung (einstellbar)
• IDD/Hörmann Wellenkupplung (einstellbar)

👉 Zur Kollektion Wellenkupplungen.

So misst du Torsionsfedern korrekt

Für die richtige Feder brauchst du vier Werte: Draht‑Ø, Feder‑Ø, Federlänge und Wicklungsrichtung (RHW/LHW). Diese Daten bestimmen Federkraft und Passung zur Welle/Trommel.

1) Drahtdurchmesser (mm)

• Mit Messschieber messen – am besten über 10 oder 20 Windungen und dann durch 10/20 teilen (genauer).
• Beispiel: 20 Windungen messen = 130 mm ⇒ Draht‑Ø ≈ 130/20 = 6,5 mm.

2) Federaußen‑ bzw. Innen‑Ø

• Üblich ist der Außen‑Ø der Feder. Alternativ Innen‑Ø messen und Draht‑Ø doppelt addieren.
• Achte auf Platz: Feder darf nicht an Konsole/Träger schleifen.

3) Federlänge (Körperlänge)

• Die Länge des Federkörpers ohne Zapfen messen.
• Notiere ggf. Farbe/Markierungen – sie unterstützen, ersetzen die Maße aber nicht.

4) Wicklungsrichtung

• RHW (rechts gewickelt): Federende zeigt nach rechts oben, Pfeil der Windung verläuft im Uhrzeigersinn.
• LHW (links gewickelt): Federende zeigt nach links oben, Windung gegen den Uhrzeigersinn.
• Bei zwei Federn am Tor ist meist eine RHW und eine LHW verbaut.

Hinweis: Federn immer paarweise prüfen/ersetzen. Unterschiedliche Draht‑Ø oder Längen verursachen Schieflauf, Seilübersprung und erhöhten Verschleiß.

Federwechsel – Ablauf (mit Sicherheitshinweisen)

Arbeiten an Torsionsfedern stehen unter hoher Vorspannung und sind sicherheitskritisch. Die Schritte unten sind eine Orientierung und ersetzen keine Fachmontage. Wenn du unsicher bist: Service anfragen.

Werkzeug & Vorbereitung

• Windestäbe (passend, keine Schraubendreher!), Innensechskantschlüssel, Messschieber, Drehmomentschlüssel.
• Lockout/Tagout: Antrieb spannungsfrei, Tor gegen Bewegung sichern, Durchfahrtsbereich sperren.
• Trommeln/Seile entspannen (bei Bedarf Stütze unter Torblatt).

Demontage (Kurzüberblick)

1. Madenschrauben am Federkonus lösen, Feder mit Windestäben kontrolliert abspannen (Windungen Schritt für Schritt).
2. Seile von Trommeln lösen, Wellenkupplungen/Steckverbindungen öffnen.
3. Defekte Feder entnehmen; Lagerpunkte/Konsolen auf Spiel und Verschleiß prüfen.

Montage & Vorspannen

1. Neue Feder (richtige Wicklung!) aufsetzen, Konus anziehen (Drehmoment nach Herstellerangabe).
2. Welle ausrichten, Wellenkupplung fixieren, Lager spielfrei einstellen.
3. Feder mit korrekter Windungszahl vorspannen (Richtwert abhängig von Torhöhe/Trommel – Herstellerwerte beachten).
4. Drahtseile beidseitig gleich einhängen/auflegen, Trommeln mit richtigem Zug fixieren.

Funktions- & Sicherheitscheck

• Tor per Handlauf testen: In mittlerer Position muss es stehen bleiben (Balance).
• Endlagen, Sicherheitsleisten/Lichtschranken prüfen. Schrauben markieren, Seilspannung nachstellen.

Drahtseile bestimmen: Länge, Ø, Enden

Für passende Drahtseile brauchst du Durchmesser, Gesamtlänge und die Endausführung (mit/ohne Kauschen, Ösenform).

1) Durchmesser (3 mm oder 4 mm)

• Mit Messschieber am unbelasteten Seil messen (kein Quetschmaß).
• 3 mm für leichtere Tore, 4 mm für größere/industrielle Tore (Richtwert).

2) Länge

• Altes Seil parallel legen und gesamte Länge messen (inkl. Ösen). Alternativ: Türhöhe + Trommelwicklung + Sicherheitszugabe.
• Seile sind paarweise zu tauschen, L/R identisch.

3) Enden & Zubehör

• Mit Kauschen: montagefreundlich, langlebige Schlaufe.
• Ohne Kauschen: flexibel, wenn bauseitig geklemmt/gepresst wird.

Direkt bestellen:

• 3 mm mit Kauschen (Satz) · 3 mm ohne Kauschen
• 4 mm mit Kauschen · 4 mm ohne Kauschen

Sicherheitsrelevante Hinweise (Pflichtlektüre)

• Torsionsfedern stehen unter hoher Vorspannung. Arbeiten nur mit passenden Windestäben und Schutzmaßnahmen. Keine Schraubendreher/Imitate verwenden.
• Paarweise tauschen: Federn und Seile immer L/R zusammen erneuern, sonst droht Schieflauf und Folgeschaden.
• Konus- und Trommelschrauben sichern: Drehmomente einhalten, Konus auf Spuren kontrollieren, Trommeln symmetrisch einstellen.
• Nach dem Wechsel: Balanceprüfung, Not‑Stop/Sicherheitsfunktionen testen, Nachziehen/Markieren der Schrauben.
• Im Zweifel Fachbetrieb hinzuziehen – gerade bei Industrie‑ und Schnelllauftoren.

FAQ

Wie erkenne ich die Wicklungsrichtung (RHW/LHW)?
Schaue auf das Federende: zeigt es nach rechts oben und die Windung dreht im Uhrzeigersinn, ist es RHW; nach links oben = LHW.

Wieviel Vorspannung braucht meine Feder?
Das hängt von Torhöhe, Trommeln und Federdaten ab. Nutze Hersteller‑Richtwerte; bei Unsicherheit bitte kurz melden.

Mein Tor bleibt nicht in der Mitte stehen – was tun?
Federbalance stimmt nicht. Feder(n) korrekt vorspannen oder Federdaten prüfen. Seilspannung beidseitig angleichen.

3 mm oder 4 mm Drahtseil?
Leichtere Garagentore: oft 3 mm. Größere/industrielle Tore: meist 4 mm. Entscheidend sind Herstellerangaben und vorhandene Trommeln.

Wozu eine justierbare Wellenkupplung?
Sie erleichtert das Ausrichten von Wellen und Trommeln und kompensiert kleine Längenunterschiede – gerade nach Reparaturen praktisch.

Ich finde meine Feder nicht 1:1 im Shop.
Miss Draht‑Ø, Feder‑Ø, Länge und Richtung. Mit diesen Werten schlagen wir dir die gleichwertige Alternative vor.
