Konventionell oder steckbar? So wählen Sie die richtige Anschlussart fürs Tor
Bei Optosensor, Schlaffseilschalter, Spiralkabel und Torblatt-Anschlussdose entscheidet nicht nur das Bauteil selbst, sondern vor allem die Anschlussart. Genau hier entstehen die meisten Fehlbestellungen. Dieser Guide bringt Klarheit.
Inhalt dieser Seite ↓
Was konventionell und steckbar im Alltag wirklich bedeutet
Viele schauen zuerst auf Sensor, Schalter oder Kabel. Der eigentliche Knackpunkt sitzt aber oft an einer anderen Stelle: Wie ist die Anlage verdrahtet? Genau daraus ergibt sich, ob ein Teil sofort passt oder ob Sie sich beim Einbau den nächsten Stress direkt mitbestellen.

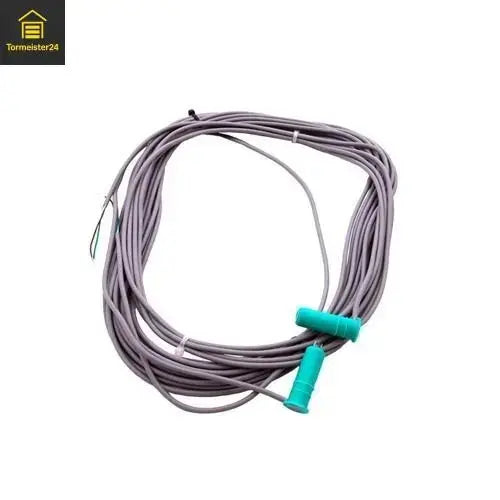

Konventionell
Die klassische, kabelgebundene Lösung. Stark bei Bestandsanlagen, wenn die vorhandene Verdrahtung genau so aufgebaut ist oder wenn längere Leitungswege sauber eingebunden werden sollen.
Steckbar
Die servicefreundliche Lösung. Ideal, wenn Komponenten schneller getauscht werden sollen, Steckverbindungen vorhanden sind und Montagefehler möglichst klein gehalten werden sollen.
Mischlösung mit Adapter
Interessant, wenn die Torblatt-Anschlussdose schon steckbar ist, das vorhandene Spiralkabel aber noch konventionell läuft. Dann muss nicht immer alles komplett neu.
Der typische Fehler
Nur den Sensor oder Schalter ansehen, aber Anschlussdose, Spiralkabel, Schnittstelle und Sicherheitskreis ignorieren. Genau daraus entsteht die berühmte „passt fast“-Bestellung.
Direktvergleich: Welche Anschlussart passt wann?
Mit dieser Übersicht sehen Sie schneller, wann konventionell sinnvoll bleibt, wann steckbar die bessere Wahl ist und wann eine Mischlösung über Adapter genügt.
| Anschlussart | Stark, wenn … | Typischer Einsatz | Worauf Sie achten sollten |
|---|---|---|---|
| Konventionell | Die Anlage bereits klassisch verdrahtet ist und gezielt einzelne Sicherheitsbauteile ersetzt werden sollen | Bestandsanlagen, klassische Optosensoren, ältere Schlaffseilschalter, feste Verdrahtung | Saubere Zuordnung von Eingang, Widerstand, Kontaktart und Kabellänge bleibt Pflicht |
| Steckbar | Service, schneller Tausch und geringerer Verdrahtungsaufwand wichtig sind | OSE-Systeme, steckbare Torblatt-Anschlussdosen, servicefreundliche Sicherheitskomponenten | Steckbar heißt nicht automatisch kompatibel – Steckerbild, Schnittstelle und Systemwelt müssen passen |
| Konventionell mit 8,2 kΩ | Die Steuerung einen überwachten Sicherheitskreis erwartet | Schlaffseilschalter oder Sicherheitskomponenten mit 8,2-kOhm-Auswertung | Nicht nur auf die Bauform schauen, sondern auf den benötigten Widerstand und die Eingangslogik |
| Steckbar mit OSE | Die Anlage mit steckbarer Sensortechnik und passender Systemverkabelung arbeitet | OSE-Sender, Torblatt-Anschlussdosen mit Steckanschluss, schnelle Sensor-Nachrüstung | OSE ist keine Universal-Abkürzung für alles – die Steuerung muss das System wirklich unterstützen |
| Mischlösung mit Adapter | Eine steckbare Torblatt-Anschlussdose an vorhandene konventionelle Leitungen angebunden werden soll | Teilmodernisierung ohne kompletten Neuaufbau | Gut, wenn gezielt überbrückt werden soll – aber kein Freifahrtschein für wilde Systemmischung |
Die kurze Wahrheit: Konventionell ist oft stark im Bestand. Steckbar ist stark im Service. Und Adapter sind stark, wenn Sie gezielt eine saubere Brücke bauen wollen statt die komplette Anlage neu zu verdrahten.
So vermeiden Sie Fehlkauf und unnötige Nacharbeit
Wer diese Punkte vor der Bestellung sauber prüft, spart sich die üblichen Rückfragen und das klassische „Teil ist da, aber passt elektrisch nicht“.
1. Torblatt-Anschlussdose zuerst prüfen
Genau hier entscheidet sich oft schon die Richtung. Welche Eingänge sind vorhanden, was ist steckbar, was ist konventionell und welche Sicherheitskomponenten hängen daran?
2. Schnittstelle sauber benennen
OSE, 8,2 kΩ, NC oder einfache klassische Verdrahtung sind keine kleinen Details, sondern die halbe Kaufentscheidung.
3. Spiralkabel mitdenken
Wenn die Anschlussdose steckbar ist, macht ein passendes Spiralkabel mit Stecker oft richtig Sinn. Sonst bremst genau das Verbindungsteil den ganzen Umbau aus.
4. Sensor oder Schalter nicht isoliert betrachten
Optosensor, Schlaffseilschalter und Schlupftürkontakt funktionieren nicht im luftleeren Raum. Die gesamte Sicherheitskette muss zusammenpassen.
5. Bestandsanlage ehrlich bewerten
Wenn die Anlage alt und unübersichtlich ist, bringt eine sauber steckbare Lösung oft mehr Ruhe. Wenn der Bestand klar und solide verdrahtet ist, kann konventionell völlig richtig sein.
6. Adapter nur bewusst einsetzen
Adapter sind stark, wenn sie geplant eingesetzt werden. Nicht als Bastellösung, sondern als saubere Brücke zwischen vorhandenem Kabelweg und neuer Anschlussdose.
Direkt zu den passenden Bereichen: Schließkantensicherung, Spiralkabel & Anschlussdosen, Schlaffseilschalter, Torblatt-Anschlussdose OSE / 8,2 kOhm, Torblatt-Anschlussdose mit DW-Schalter, Optosensorsatz konventionell, F-Sender OSE steckbar, Spiralkabel mit Stecker, Adapter auf konventionelle Spiralkabel oder direkt zur persönlichen Fachberatung.
FAQ
Was bedeutet „konventionell“ bei Tor-Sicherheitskomponenten?
Gemeint ist die klassische, kabelgebundene Verdrahtung ohne steckbares Systemkonzept. Das ist bei vielen Bestandsanlagen noch völlig normal und oft auch sinnvoll.
Was bedeutet „steckbar“?
Das Bauteil wird über passende Steckverbindungen in das System eingebunden. Das spart oft Zeit beim Tausch und reduziert typische Anschlussfehler.
Ist steckbar automatisch besser?
Nein. Steckbar ist servicefreundlich, aber nur dann stark, wenn die vorhandene Anlage genau dafür ausgelegt ist oder sauber darauf umgestellt wird.
Kann ich konventionell und steckbar mischen?
Ja, teilweise – aber nur mit sauberem Systemverständnis. In manchen Fällen reicht ein passender Adapter, in anderen ist ein klarer Neuaufbau die bessere Lösung.
Brauche ich immer das passende Spiralkabel mit dazu?
Sehr oft ja. Gerade bei steckbaren Torblatt-Anschlussdosen ist das Verbindungskabel kein Nebenthema, sondern ein zentraler Teil der sauberen Lösung.
Welche Infos helfen für eine schnelle Passform-Prüfung?
Steuerungsfoto, Bild der Anschlussdose, Foto vom Sensor oder Schalter und wenn möglich das Typenschild. Genau damit lässt sich meist schnell sagen, welche Anschlussart wirklich passt.
Unsicher, ob konventionell oder steckbar besser passt?
Dann lieber einmal sauber prüfen statt zweimal bestellen. Mit Fotos und ein paar Eckdaten lässt sich meist schnell eingrenzen, welche Anschlussart zu Ihrer Toranlage gehört.
Jetzt Anschlussart prüfen lassen
