Warum die richtige Absicherung am Industrietor so wichtig ist

Ein Industrietor ist kein kleines Garagentor. Es bewegt große Flächen, wird häufig automatisch geschlossen und steht oft in Bereichen mit Staplern, Lieferfahrzeugen, Paletten, Rollcontainern und Personenverkehr. Genau dort entscheidet die richtige Sicherheitstechnik darüber, ob ein Tor zuverlässig und sicher arbeitet.

Viele Betreiber verlassen sich auf eine einzelne Lichtschranke. Das kann je nach Toranlage und Nutzung richtig sein. Es kann aber auch zu wenig sein. Denn eine Lichtschranke überwacht in der Regel nur eine Linie. Ein Lichtgitter überwacht dagegen einen größeren Bereich mit mehreren Lichtstrahlen.

Typische Situationen, in denen Betreiber genauer hinschauen sollten:

• Das Industrietor fährt automatisch zu.
• Stapler und Personen nutzen denselben Torbereich.
• Paletten oder Fahrzeuge stehen häufig in der Toröffnung.
• Die vorhandene Lichtschranke wird oft beschädigt oder verstellt.
• Das Tor fährt beim Schließen wieder hoch, obwohl scheinbar nichts im Weg ist.
• Die Anlage fällt bei Prüfung, Wartung oder Gefährdungsbeurteilung auf.

Wenn Sie passende Sensorik suchen, finden Sie bei Tormeister24 geprüfte Kategorien für Lichtschranken für Tore und Türen sowie Lichtgitter für Tore und Industrietore.

Lichtschranke oder Lichtgitter: Der entscheidende Unterschied

Beide Systeme arbeiten berührungslos. Beide erkennen, ob sich etwas im überwachten Bereich befindet. Der große Unterschied liegt in der Fläche, die überwacht wird.

Eine einfache Lichtschranke ist häufig ausreichend, wenn der Gefahrenbereich übersichtlich ist und das Schutzkonzept der Anlage dazu passt. Ein Lichtgitter ist besonders stark, wenn Personen, Fahrzeuge oder Waren sich auf unterschiedlichen Höhen im Torbereich befinden können.

Typische Fehler aus der Praxis

Fehler 1: Eine einzelne Lichtschranke als Allheilmittel betrachten

Eine Lichtschranke ist ein wichtiges Bauteil. Sie überwacht aber nur die Linie, auf der sie montiert ist. Ein höher beladener Rollcontainer, eine schräge Palette oder ein Bereich oberhalb der Lichtschranke kann je nach Situation nicht ausreichend erfasst werden.

Fehler 2: Montagehöhe und Ausrichtung nicht ernst nehmen

Eine falsch montierte Lichtschranke kann in der Praxis viel Ärger verursachen. Ist sie zu niedrig, zu hoch, verdreht oder wackelig befestigt, entstehen Fehlfunktionen. Das Tor stoppt, fährt wieder auf oder schließt nicht zuverlässig.

Fehler 3: Radar-Bewegungsmelder mit Sicherheitseinrichtung verwechseln

Ein Radar-Bewegungsmelder dient häufig als Öffnungsimpuls. Er erkennt Bewegung und löst eine Toröffnung aus. Das ist nicht automatisch dasselbe wie eine sicherheitsgerichtete Absicherung der Schließbewegung. Für den Schutz beim Zufahren braucht es geeignete Sicherheitseinrichtungen.

Fehler 4: Verschmutzung und Feuchtigkeit ignorieren

In Industrieumgebungen gibt es Staub, Spritzwasser, Abgase, Kälte, Kondensat und Vibration. Sensoren müssen dafür geeignet sein und regelmäßig geprüft werden. Eine verschmutzte oder feuchte Lichtschranke kann Fehlstopps verursachen.

Fehler 5: Steuerung und Sensorik nicht aufeinander abstimmen

Eine neue Sicherheitseinrichtung muss zur vorhandenen Torsteuerung passen. Versorgungsspannung, Ausgang, Auswertung, Anschlussart und Sicherheitskonzept müssen zusammenpassen. Ein falscher Sensor löst das Problem nicht – er erzeugt neue Fehler.

Wenn die Steuerung nicht mehr sauber auswertet oder eine Nachrüstung geplant ist, lohnt sich auch ein Blick auf Marantec Industrietorsteuerungen.

Technische Erklärung: Wie arbeiten Lichtschranke und Lichtgitter?

Eine berührungslose Sicherheitseinrichtung besteht vereinfacht aus Sender, Empfänger und Auswertung. Der Sender erzeugt ein Lichtsignal. Der Empfänger erkennt, ob dieses Signal ankommt. Wird das Signal unterbrochen, erhält die Steuerung die Information: Der überwachte Bereich ist nicht frei.

So arbeitet eine Lichtschranke

Bei einer Lichtschranke wird ein einzelner Lichtstrahl zwischen Sender und Empfänger aufgebaut. Wird dieser Strahl durch eine Person, ein Fahrzeug, eine Palette oder ein anderes Hindernis unterbrochen, reagiert die Steuerung. Das Tor schließt dann nicht weiter oder fährt wieder auf.

Typische Einsatzbereiche für Lichtschranken:

• Garagentore mit übersichtlichem Gefahrenbereich
• Industrietore mit ergänzender Schließkantensicherung
• Toranlagen mit geringerem Verkehrsaufkommen
• Nachrüstung einfacher berührungsloser Absicherung
• zusätzliche Überwachung vor oder in der Toröffnung

Passende Lösungen finden Sie in der Kategorie Lichtschranken für Tore und Türen.

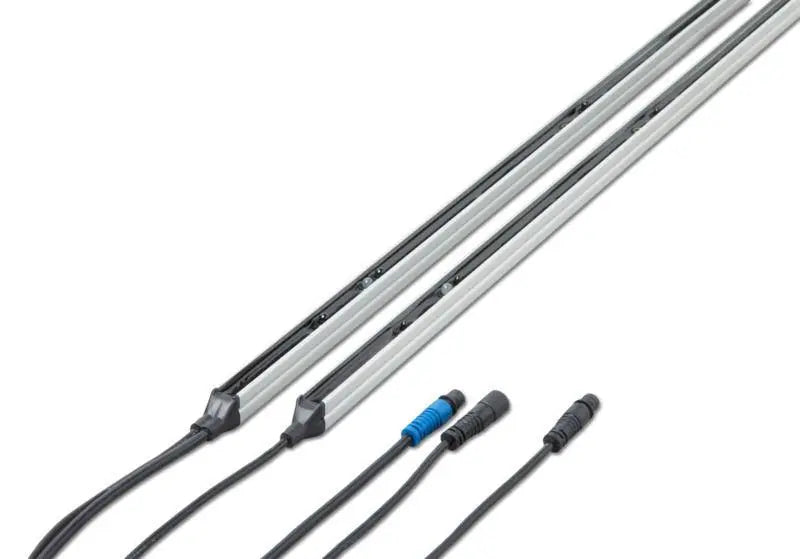

So arbeitet ein Lichtgitter

Ein Lichtgitter nutzt mehrere Lichtstrahlen übereinander. Dadurch wird ein größerer Bereich überwacht. Bei Industrietoren ist das besonders wertvoll, weil sich Hindernisse nicht immer genau auf Höhe einer einzelnen Lichtschranke befinden.

Typische Einsatzbereiche für Lichtgitter:

• Industrietore mit häufigem Staplerverkehr
• Verladebereiche und Logistikzonen
• automatisch schließende Tore
• Tore mit hoher Nutzungshäufigkeit
• Bereiche mit wechselnden Fahrzeugen, Personen und Waren
• Nachrüstung für mehr Komfort und weniger Fehlstopps

Für solche Anwendungen ist die Kategorie Lichtgitter für Tore und Industrietore besonders relevant.

Warum die Schließkantensicherung trotzdem wichtig bleibt

Lichtschranken und Lichtgitter überwachen berührungslos. Die Schließkantensicherung sitzt dagegen direkt an der Hauptschließkante des Tores. Sie erkennt eine Betätigung am Sicherheitsprofil und gehört bei vielen kraftbetätigten Toren zum Schutzkonzept.

Ein gutes Sicherheitskonzept besteht oft nicht aus einem einzelnen Bauteil, sondern aus mehreren passenden Komponenten: Lichtschranke oder Lichtgitter, Schließkantensicherung, korrekter Steuerungsauswertung und funktionierender Mechanik.

Wenn das Tor beim Schließen wieder hochfährt oder nur im Totmannbetrieb läuft, sollte auch die Kategorie Optosensoren und Schließkantensicherung geprüft werden.

Welche Rolle spielen EN 12453, EN 12978 und ASR A1.7?

Bei kraftbetätigten Industrietoren geht es nicht nur um Komfort. Es geht um Nutzungssicherheit. Normen und Regeln helfen dabei, Gefährdungen durch Torbewegungen zu begrenzen und geeignete Schutzmaßnahmen auszuwählen.

Für Betreiber

Betreiber müssen sicherstellen, dass ihre Toranlagen zum Einsatzort passen und sicher betrieben werden. Wenn sich die Nutzung ändert – zum Beispiel mehr Staplerverkehr, automatische Schließung oder neue Verkehrswege – sollte auch die Absicherung überprüft werden.

Für Monteure

Monteure müssen nicht nur ein Bauteil montieren, sondern die Funktion prüfen. Eine Lichtschranke muss richtig ausgerichtet sein. Ein Lichtgitter muss passend angeschlossen und sauber ausgewertet werden. Nach der Instandsetzung muss die Schutzfunktion wieder zuverlässig arbeiten.

Für Einkäufer

Bei Sicherheitstechnik ist der billigste Sensor selten die beste Entscheidung. Entscheidend sind Kompatibilität, Einsatzumgebung, Montagefreundlichkeit, Anschlussart und langfristige Zuverlässigkeit.

Wer hier am falschen Ende spart, zahlt später oft doppelt: durch Fehlfunktionen, Stillstand, Nacharbeit oder unsicheren Betrieb.

Die passende Lösung: So wählen Sie Lichtschranke oder Lichtgitter richtig aus

Die richtige Auswahl beginnt mit einer ehrlichen Einschätzung der Anwendung. Nicht jedes Tor braucht automatisch ein Lichtgitter. Aber nicht jedes Industrietor ist mit einer einzelnen Lichtschranke optimal abgesichert.

Diese Angaben helfen bei der Produktauswahl

• Tortyp: Sektionaltor, Rolltor, Schnelllauftor oder Schiebetor
• Torbreite und Torhöhe
• Hersteller und Typ der Torsteuerung
• automatischer Zulauf oder manuelle Bedienung
• Staplerverkehr, Personenverkehr oder reine Fahrzeugdurchfahrt
• Montageposition innen, außen oder im Torbereich
• vorhandene Sicherheitseinrichtungen
• Fehlerbild: Tor stoppt, reversiert, schließt nicht oder fährt nur im Totmannbetrieb
• Fotos von vorhandenen Sensoren, Steuerung und Toröffnung

Wenn diese Daten vorliegen, lässt sich die passende Lösung schnell eingrenzen. Bei einfachen Anlagen kann eine passende Lichtschranke ausreichen. Bei stark genutzten Industrietoren ist ein Lichtgitter häufig die bessere Investition.

Vergleich & Entscheidungshilfe: Lichtschranke oder Lichtgitter?

Die folgende Tabelle zeigt, welche Lösung in welcher Situation sinnvoll ist. Sie ersetzt keine fachgerechte Prüfung, hilft aber bei der ersten Entscheidung.

Praxisbeispiel: Verladetor mit Staplerverkehr und ständigen Fehlstopps

Ein Logistikbetrieb betreibt ein Industrietor an der Warenannahme. Das Tor ist mit einer einzelnen Lichtschranke ausgestattet. Mehrmals täglich stoppt es beim Schließen oder fährt wieder hoch. Die Mitarbeiter reinigen die Lichtschranke regelmäßig, doch der Fehler kommt zurück.

Bei der Prüfung zeigt sich: Die Lichtschranke sitzt ungünstig und wird durch Paletten, Verpackungsreste und Staplerbewegungen immer wieder gestört. Zusätzlich ist der Torbereich stark frequentiert. Personen und Fahrzeuge bewegen sich nicht immer auf derselben Höhe im Gefahrenbereich.

Die bessere Lösung ist ein passend ausgewähltes Lichtgitter. Es überwacht einen größeren Bereich der Toröffnung und reduziert die Abhängigkeit von einem einzelnen Lichtstrahl. Gleichzeitig wird die vorhandene Schließkantensicherung geprüft und die Steuerung sauber auf die neue Sensorik abgestimmt.

Das Ergebnis: weniger Fehlstopps, sicherere Schließbewegung und ein stabilerer Ablauf im Wareneingang. Der Betrieb spart Zeit und reduziert das Risiko, dass ein sicherheitsrelevanter Fehler ignoriert wird.

Einwände aus der Praxis – und die klare Antwort

„Wir haben doch schon eine Lichtschranke. Reicht das nicht?“

Vielleicht. Aber nicht automatisch. Entscheidend ist, ob die vorhandene Lichtschranke zum Tor, zur Nutzung und zum Gefahrenbereich passt. Bei hoher Nutzung, Staplerverkehr und automatischem Zulauf kann ein Lichtgitter sinnvoller sein.

„Ein Lichtgitter ist teurer. Lohnt sich das?“

Bei stark genutzten Industrietoren oft ja. Ein Lichtgitter kann Fehlstopps reduzieren, mehr Bereich überwachen und den Betrieb zuverlässiger machen. Wenn dadurch Stillstand und Nacharbeit vermieden werden, relativiert sich der Mehrpreis schnell.

„Kann ein Radar-Bewegungsmelder die Lichtschranke ersetzen?“

Nicht pauschal. Radar wird häufig als Öffnungsimpuls genutzt. Für die Absicherung der Schließbewegung braucht es geeignete Schutzsysteme, die zur Torsteuerung und zum Sicherheitskonzept passen.

„Warum schließt mein Tor trotz freier Öffnung nicht?“

Häufige Ursachen sind verschmutzte oder falsch ausgerichtete Lichtschranken, beschädigte Kabel, Feuchtigkeit, eine gestörte Schließkantensicherung oder eine Steuerung, die den Sicherheitskreis nicht freigibt.

„Kann ich eine defekte Lichtschranke überbrücken?“

Für den normalen Betrieb ist das keine fachgerechte Lösung. Eine Sicherheitseinrichtung schützt Personen, Fahrzeuge und Material. Wird sie außer Funktion gesetzt, steigt das Risiko deutlich.

Klare Handlungsempfehlung

Wenn Sie ein Industrietor sicher und zuverlässig betreiben wollen, sollten Sie die Sensorik nicht nach Bauchgefühl auswählen. Eine Lichtschranke ist bei vielen Toren sinnvoll. Ein Lichtgitter ist bei stark genutzten Industrietoren, automatischem Zulauf und gemischtem Verkehr oft die bessere Lösung.

Gehen Sie strukturiert vor:

• Torart und Steuerung erfassen.
• Nutzung des Torbereichs realistisch bewerten.
• Vorhandene Lichtschranke, Schließkante und Steuerung prüfen.
• Fehlerbild dokumentieren: Stoppt das Tor, reversiert es oder fährt es nur im Totmannbetrieb?
• Montageort, Verschmutzung, Feuchtigkeit und mechanische Beschädigung berücksichtigen.
• Passende Lichtschranke oder passendes Lichtgitter auswählen.
• Nach Montage die Schutzfunktion fachgerecht prüfen.

Wer bei Sicherheitstechnik sauber auswählt, gewinnt doppelt: Die Anlage läuft zuverlässiger und der Betrieb wird sicherer. Gerade im Gewerbe ist das kein Luxus, sondern wirtschaftlich sinnvoll.

Häufige Fragen zu Lichtschranke und Lichtgitter am Industrietor
