Marantec EM 184 Erweiterungsmodul: Einzugsicherung sauber in die Torsteuerung einbinden
Wenn eine Einzugsicherung am Rolltor oder Industrietor benötigt wird, aber die Steuerung keinen passenden Eingang bietet, entscheidet das richtige Erweiterungsmodul über Sicherheit, Funktion und störungsfreien Betrieb.
Inhalt dieser Seite ↓
Warum das EM 184 Erweiterungsmodul so wichtig ist
Bei vielen Rolltoren, Rollgittern und Industrietoren reicht es nicht, einfach eine Einzugsicherung zu kaufen und anzuschließen. Die Sicherheitseinrichtung muss von der Torsteuerung korrekt erkannt, getestet und ausgewertet werden. Genau daran scheitert es in der Praxis häufig.
Das typische Problem: Die Gefahrenstelle ist klar. Eine Einzugsicherung soll nachgerüstet oder ersetzt werden. Der Sensor ist ausgewählt. Aber die vorhandene Steuerung hat keinen passenden Eingang oder die vorhandene Auswertung passt nicht zum Signal der Sicherheitseinrichtung.
Eine Einzugsicherung schützt nur dann zuverlässig, wenn sie elektrisch und steuerungstechnisch sauber eingebunden ist. Ein falscher Anschluss führt nicht zu mehr Sicherheit, sondern zu Störungen, Totmannbetrieb oder einer Anlage, die gar nicht freigibt.

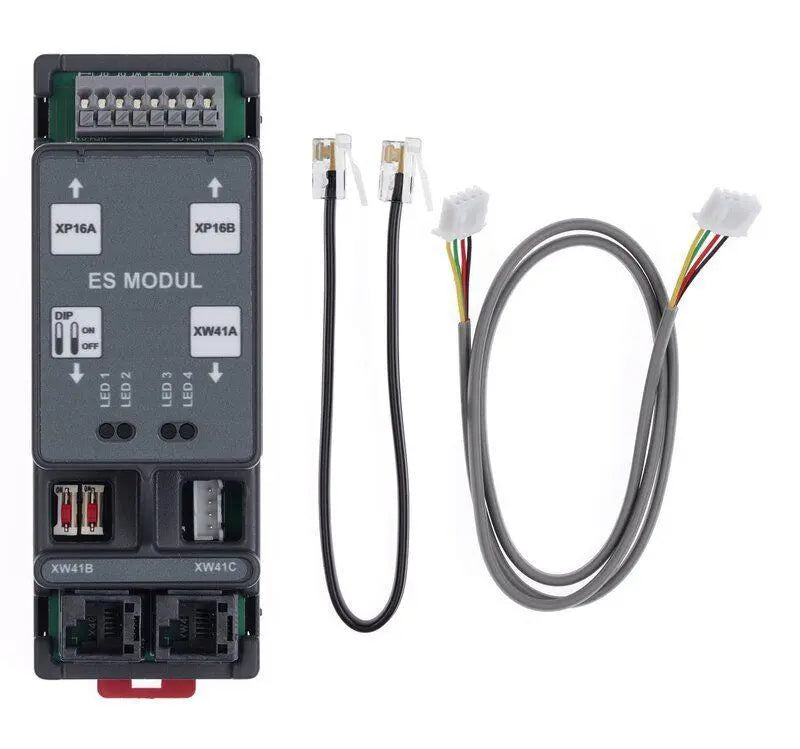

Das Marantec EM 184 Erweiterungsmodul ist genau für diese Schnittstellenaufgabe gebaut: Es erweitert passende Marantec-Steuerungen um Anschlüsse für bis zu zwei Einzugsicherungen.
Wenn Sie nicht sicher sind, ob Ihre Steuerung, Ihr Sensor und Ihre Toranlage zusammenpassen, senden Sie Tormeister24 Fotos von Steuerung, Typenschild, Klemmenplan und vorhandener Sicherheitstechnik.
Warum das Thema wichtiger ist, als viele Betreiber denken
Bei Sicherheitstechnik wird oft nur auf das sichtbare Bauteil geachtet: Lichtschranke, Einzugsicherung, Sensor, Kabel. Der entscheidende Punkt sitzt aber häufig im Schaltschrank: die Auswertung.
Wenn die Steuerung das Signal nicht versteht, hilft auch der beste Sensor nicht. Dann entstehen typische Probleme: Das Tor fährt nur im Totmannbetrieb, meldet Sicherheitsfehler, stoppt unerwartet oder gibt die automatische Fahrt nicht frei.
Sichere Integration
Das EM 184 hilft dabei, Einzugsicherungen mit OSE-, PNP- oder Relais-Anschluss sauber an passende Marantec-Steuerungen anzubinden.
Weniger Fehlkäufe
Wer vor dem Kauf Steuerung, Eingang und Sensorsignal prüft, bestellt nicht blind irgendeine Lichtschranke oder Einzugsicherung.
Besserer Betrieb
Eine korrekt eingebundene Sicherheitseinrichtung reduziert Störungen und macht den automatischen Torbetrieb zuverlässiger.
Gerade bei Rolltoren und Rollgittern ist das wichtig. Dort gibt es Einzugsbereiche, die nicht automatisch durch eine normale Durchfahrts-Lichtschranke abgesichert werden. Die richtige Sensorik muss zur Gefahrenstelle und zur Steuerung passen.
Typische Fehler aus der Praxis
Fehler 1: Sensor kaufen, Eingang vergessen
Viele Betreiber wählen zuerst die Einzugsicherung. Das ist verständlich, aber nicht vollständig. Vor dem Kauf muss klar sein, ob die Steuerung den Sensor direkt auswerten kann oder ob ein Erweiterungsmodul nötig ist.
Fehler 2: OSE, PNP und Relais verwechseln
Diese Begriffe beschreiben unterschiedliche Signalarten. Eine Steuerung mit OSE-Eingang ist nicht automatisch passend für einen Relaiskontakt. Ein PNP-Signal ist ebenfalls nicht dasselbe. Wer das verwechselt, hat nach der Montage oft dieselbe Störung wie vorher.
Fehler 3: Nur einen Einzugbereich betrachten
Manche Anlagen haben mehr als eine kritische Stelle. Das EM 184 bietet Anschlüsse für zwei Einzugsicherungen. Das kann wichtig sein, wenn beide Seiten oder unterschiedliche Bewegungsrichtungen überwacht werden müssen.
Fehler 4: Die Richtung nicht berücksichtigen
Bei Toranlagen ist entscheidend, wann eine Sicherheitseinrichtung aktiv sein soll: in Auf-Richtung, in Zu-Richtung oder in einer bestimmten Betriebsart. Das muss in der Steuerungslogik sauber eingestellt werden.
Fehler 5: Offene Hutschienenlösung falsch einsetzen
Das EM 184 gibt es als Hutschienenmodul und als Variante im CS-Minigehäuse. Welche Ausführung sinnvoll ist, hängt von Einbausituation, Schaltschrank, Schutzbedarf und Montageort ab.
Fehler 6: Sicherheitseinrichtung überbrücken
Wenn das Tor wegen fehlendem Sicherheitssignal nicht läuft, ist das kein Grund zum Brücken. Die Anlage meldet ein Problem. Dieses Problem muss sauber geprüft und fachgerecht behoben werden.
Technische Erklärung: Was macht das Marantec EM 184?
Das Marantec EM 184 ist ein Erweiterungsmodul für passende Marantec-Torsteuerungen. Es stellt zusätzliche Eingänge für Einzugsicherungen bereit und bindet diese über den MS-Bus in die Steuerungslogik ein.
Was bedeutet „Erweiterungsmodul“?
Ein Erweiterungsmodul ergänzt die vorhandene Steuerung um Funktionen, die direkt an der Grundsteuerung nicht oder nicht ausreichend vorhanden sind. Beim EM 184 geht es speziell um die Einbindung von Einzugsicherungen.
Was bedeutet OSE?
OSE steht für eine optische Sicherheitsauswertung. Ein OSE-Sensor liefert kein einfaches „An/Aus“-Signal wie ein normaler Schalter, sondern ein speziell auszuwertendes Sicherheitssignal. Deshalb muss die Steuerung oder das Modul dieses Signal verstehen.
Was bedeutet PNP?
PNP beschreibt eine Signalart, die in der Sensorik häufig vorkommt. Vereinfacht gesagt: Der Sensor gibt ein positives Schaltsignal aus. Auch dieses Signal muss zum Eingang der Steuerung passen.
Was bedeutet Relais-Anschluss?
Ein Relaisausgang arbeitet wie ein potenzialfreier Kontakt. Das klingt einfach, ist aber nicht automatisch passend für jede Sicherheitsanwendung. Wichtig ist, wie die Steuerung diesen Kontakt überwacht und testet.
Was ist der Unterschied zwischen EM 184 Hutschiene und EM 184 im CS-Minigehäuse?
Die Hutschienenvariante ist kompakt und für den Einbau im geeigneten Schaltschrank gedacht. Die Variante im CS-Minigehäuse bietet ein vormontiertes Gehäuse und ist sinnvoll, wenn eine robustere, sauber abgegrenzte Lösung am Montageort benötigt wird.
Nicht die Einzugsicherung allein entscheidet. Entscheidend ist die komplette Kette: Gefahrenstelle, Sensorart, Steuerung, Erweiterungsmodul, Spannungsversorgung, Leitung, Parametrierung und Funktionsprüfung.
Passende Produktlösungen finden Sie hier: Marantec EM 184 Hutschienenmodul und Marantec EM 184 im CS-Minigehäuse.
Was bedeuten Normen und Sicherheit in der Praxis?
Bei kraftbetätigten Toren geht es nicht darum, möglichst viele Normen aufzuzählen. Entscheidend ist, dass Gefahrenstellen erkannt und mit passenden Schutzeinrichtungen abgesichert werden.
Für Betreiber und Monteure bedeutet das praktisch:
Gefahrenstelle erkennen
Einzugs-, Quetsch- und Scherstellen müssen betrachtet werden. Gerade Rolltore und Rollgitter haben andere Gefahrenstellen als Sektionaltore.
Schutzfunktion sicher auswerten
Eine Sicherheitseinrichtung muss nicht nur montiert sein. Sie muss von der Steuerung korrekt ausgewertet und geprüft werden.
Funktion dokumentieren
Nach Montage, Austausch oder Nachrüstung sicherheitsrelevanter Bauteile gehört eine saubere Funktionsprüfung dazu.
Wichtig: Das EM 184 macht eine Anlage nicht automatisch sicher. Es ist ein Baustein. Die fachgerechte Auswahl, Verdrahtung, Parametrierung und Prüfung entscheiden über die sichere Funktion.
Die passende Lösung: Erst Steuerung prüfen, dann Modul und Sensor wählen
Die richtige Reihenfolge ist einfach: Nicht zuerst kaufen, sondern zuerst prüfen. Gerade bei Steuerungstechnik verhindert das teure Fehlbestellungen.
So gehen Sie richtig vor
1. Torart bestimmen
Rolltor, Rollgitter, Sektionaltor oder Spezialtor? Die Torart entscheidet, welche Gefahrenstellen und Bewegungsrichtungen relevant sind.
2. Gefahrenbereich prüfen
Wo kann eingezogen, gequetscht oder geschert werden? Die Einzugsicherung muss den richtigen Bereich überwachen.
3. Steuerung identifizieren
Prüfen Sie Hersteller, Steuerungstyp, Typenschild, Klemmenplan und vorhandene Bus- oder Sicherheitseingänge.
4. Signalart klären
OSE, PNP oder Relais? Diese Information entscheidet, ob Sensor, EM 184 und Steuerung zusammenpassen.
5. Einbauort bewerten
Hutschiene im Schaltschrank oder CS-Minigehäuse? Der Montageort entscheidet über die passende Modul-Ausführung.
6. Beratung nutzen
Fotos von Steuerung, Klemmen, Sensorik und Toranlage helfen Tormeister24, die passende Lösung schneller einzugrenzen.
Wenn Sie bereits wissen, dass Ihre Anlage ein EM 184 benötigt, wählen Sie hier die passende Ausführung:
EM 184 Hutschienenmodul ansehen EM 184 im CS-Minigehäuse ansehenWelche Tormeister24-Produkte und Kategorien passen dazu?
Bei Einzugsicherungen reicht es selten, nur ein einzelnes Bauteil zu betrachten. Modul, Sensor, Steuerung und Zubehör müssen zusammenpassen.
Marantec EM 184 Hutschienenmodul
Für die kompakte Erweiterung passender Marantec-Steuerungen um Anschlüsse für Einzugsicherungen.
Produkt ansehenMarantec EM 184 im CS-Minigehäuse
Für eine vormontierte Lösung im Gehäuse, wenn die Einbausituation mehr Schutz und Ordnung verlangt.
Gehäusevariante ansehenMarantec Einzugsicherung OSE
Optische Einzugsicherung mit 10 m Reichweite, 24 V-DC, OSE-Schnittstelle und robuster Ausführung.
Einzugsicherung ansehenIndustrietorsteuerungen
Wenn die vorhandene Steuerung nicht mehr passt, veraltet ist oder weitere Sicherheitsfunktionen benötigt werden.
Steuerungen ansehenLichtschranken für Tore
Für Durchfahrtsabsicherung, Hinderniserkennung und zusätzliche Überwachung an Toranlagen.
Lichtschranken ansehenFachberatung
Bei OSE, PNP, Relais, MS-Bus oder unklarer Steuerung ist eine Anfrage mit Fotos der schnellste Weg zur passenden Lösung.
Beratung anfragenVergleich & Entscheidungshilfe
Diese Tabelle hilft bei der ersten Einordnung. Die finale Auswahl sollte immer anhand der vorhandenen Steuerung, Sensorik, Montageumgebung und Herstellerangaben geprüft werden.
| Situation | Typisches Problem | Sinnvolle Lösung | Passender Link |
|---|---|---|---|
| Einzugsicherung soll an passende Marantec-Steuerung angebunden werden | Direkter Eingang fehlt oder reicht nicht aus | EM 184 als Erweiterungsmodul prüfen | EM 184 Hutschienenmodul |
| Modul soll geschützt und sauber vormontiert sitzen | Offene Hutschienenlösung passt nicht zur Einbausituation | EM 184 im CS-Minigehäuse wählen | EM 184 CS-Minigehäuse |
| Einzugsbereich am Rolltor oder Rollgitter ist ungesichert | Gefahr durch Einziehen, Quetschen oder Scheren | OSE-Einzugsicherung plus passende Auswertung prüfen | Marantec Einzugsicherung |
| Tor fährt nur im Totmannbetrieb | Sicherheitssignal fehlt oder wird falsch ausgewertet | Sensor, Modul, Verkabelung und Steuerungsparameter prüfen | Beratung anfragen |
| Mehrere Gefahrenstellen sollen überwacht werden | Ein einzelner Eingang reicht nicht aus | Modul mit zwei Eingängen für Einzugsicherungen prüfen | EM 184 prüfen |
| Alte Steuerung ist nicht mehr sinnvoll erweiterbar | Sensorik und Steuerung passen nicht zukunftssicher zusammen | Steuerungstausch oder moderne Industrietorsteuerung prüfen | Industrietorsteuerungen |
Die wichtigste Regel: Erst die vorhandene Steuerung identifizieren, dann Sensor und Erweiterungsmodul auswählen. Wer zuerst bestellt und später prüft, riskiert Fehlkauf, Stillstand und unnötige Montagezeit.
Praxisbeispiel: Einzugsicherung gekauft – Tor gibt trotzdem nicht frei
Ein Betrieb möchte ein Rollgitter sicherer machen. Der Einzugsbereich soll überwacht werden. Eine optische Einzugsicherung wird bestellt und montiert. Danach fährt das Tor aber nicht wie erwartet. Die Steuerung meldet weiter einen Sicherheitsfehler.
Der erste Verdacht: Sensor defekt. Danach wird die Ausrichtung geprüft. Dann die Verkabelung. Alles sieht auf den ersten Blick sauber aus.
Die eigentliche Ursache liegt in der Auswertung: Die vorhandene Steuerung kann das Signal nicht so verarbeiten, wie es angeschlossen wurde. Es fehlt die passende Schnittstelle beziehungsweise die richtige Erweiterung.
Mit einem passenden EM 184 Erweiterungsmodul wird die Einzugsicherung korrekt eingebunden. Die Steuerung erkennt das Sicherheitssignal, die Richtung wird passend parametriert und die Anlage wird anschließend funktional geprüft.
Wenn eine neue Einzugsicherung nicht funktioniert, ist nicht automatisch der Sensor falsch. Häufig fehlt die passende Auswertung. Prüfen Sie Steuerung, Modul, Eingang, Signalart und Parametrierung als System.
Wenn Sie ein ähnliches Fehlerbild haben, senden Sie Tormeister24 Fotos der Steuerung, des Moduls, der Klemmen, der Sensorik und der Toranlage.
Fehlerbild senden & Lösung findenEinwände, die in der Praxis häufig kommen
„Die Einzugsicherung hat doch schon OSE – warum brauche ich noch ein Modul?“
Weil die Steuerung das OSE-Signal auswerten können muss. Wenn der passende Eingang nicht vorhanden ist oder zusätzliche Einzugsicherungen eingebunden werden sollen, kann ein Erweiterungsmodul nötig sein.
„Kann ich die Einzugsicherung nicht einfach auf einen normalen Eingang legen?“
Das ist keine gute Idee. Sicherheitssignale müssen passend ausgewertet und getestet werden. Ein normaler Eingang ersetzt keine geeignete Sicherheitsauswertung.
„Hutschiene oder CS-Minigehäuse – was ist besser?“
Nicht besser, sondern passend. Die Hutschienenvariante ist kompakt für geeignete Schaltschränke. Die CS-Minigehäuse-Variante ist sinnvoll, wenn ein geschütztes, vormontiertes Gehäuse gebraucht wird.
„Das Tor läuft doch im Totmannbetrieb, reicht das?“
Totmannbetrieb ist oft ein Hinweis darauf, dass eine automatische Fahrt wegen fehlender oder nicht erkannter Sicherheitseinrichtung nicht freigegeben wird. Das sollte nicht ignoriert, sondern sauber geprüft werden.
„Warum soll ich Fotos schicken?“
Weil Steuerungen, Klemmen, Sensoren und Einbausituationen sehr unterschiedlich sind. Ein Foto von Steuerung und Typenschild spart Rückfragen und verhindert Fehlbestellungen.
Klare Handlungsempfehlung
Wenn Sie eine Einzugsicherung an einem Rolltor, Rollgitter oder Industrietor nachrüsten oder ersetzen möchten, prüfen Sie nicht nur den Sensor. Prüfen Sie die Auswertung.
Schritt 1
Torart, Gefahrenstelle und Bewegungsrichtung festlegen.
Schritt 2
Vorhandene Steuerung identifizieren: Typ, Hersteller, Klemmen, MS-Bus, Sicherheitseingänge.
Schritt 3
Signalart der Einzugsicherung klären: OSE, PNP oder Relais.
Schritt 4
Passende EM-184-Ausführung wählen oder bei Tormeister24 mit Fotos anfragen.
Wenn die Steuerung erweiterbar ist und Einzugsicherungen sauber eingebunden werden sollen, ist das Marantec EM 184 eine klare, fachgerechte Lösung. Wenn die Einbausituation unklar ist, ist eine kurze Anfrage besser als ein Fehlkauf.
EM 184 kaufen Unsicher? Jetzt anfragenHäufige Fragen zum Marantec EM 184 Erweiterungsmodul
Was ist das Marantec EM 184?
Das Marantec EM 184 ist ein Erweiterungsmodul zur Einbindung von bis zu zwei Einzugsicherungen in passende Marantec-Torsteuerungen. Es unterstützt unter anderem OSE-, PNP- und Relais-Anschlüsse.
Wann brauche ich das EM 184?
Sie brauchen das EM 184, wenn eine Einzugsicherung eingebunden werden soll und die vorhandene Steuerung dafür erweitert werden muss oder zusätzliche Eingänge benötigt werden.
Passt das EM 184 zu jeder Torsteuerung?
Nein. Das Modul ist für passende Marantec-Steuerungen vorgesehen. Vor Bestellung sollten Steuerungstyp, MS-Bus, Klemmenplan und Herstellerangaben geprüft werden.
Was ist der Unterschied zwischen EM 184 und einer Einzugsicherung?
Die Einzugsicherung ist der Sensor, der den Gefahrenbereich überwacht. Das EM 184 ist das Erweiterungsmodul, das die Einzugsicherung in die Steuerungslogik einbindet.
Was bedeutet OSE bei einer Einzugsicherung?
OSE ist eine optische Sicherheitsauswertung. Die Steuerung oder das Erweiterungsmodul muss dieses Signal korrekt erkennen und auswerten können.
Was ist besser: EM 184 Hutschiene oder EM 184 im CS-Minigehäuse?
Die Hutschienenvariante ist kompakt für geeignete Schaltschränke. Die Variante im CS-Minigehäuse ist sinnvoll, wenn eine geschützte, vormontierte Lösung am Montageort benötigt wird.
Warum fährt mein Tor nach der Nachrüstung nur noch im Totmannbetrieb?
Häufig fehlt ein gültiges Sicherheitssignal oder die Steuerung wertet den Sensor nicht korrekt aus. Prüfen Sie Sensor, Modul, Verkabelung, Parametrierung und Steuerungseingänge.
Kann ich eine Einzugsicherung ohne Erweiterungsmodul anschließen?
Nur wenn die vorhandene Steuerung den passenden Eingang und die richtige Auswertung bereits bietet. Wenn nicht, wird ein geeignetes Modul oder eine andere Lösung benötigt.
Darf ich das Modul selbst anschließen?
Die Auswahl können Sie vorbereiten. Anschluss, Parametrierung und Funktionsprüfung sollten durch qualifiziertes Fachpersonal erfolgen, weil es sich um sicherheitsrelevante Torsteuerungstechnik handelt.
Welche Fotos helfen Tormeister24 bei der Beratung?
Hilfreich sind Fotos der Torsteuerung, des Typenschilds, der Klemmen, des Klemmenplans, der vorhandenen Sensorik, des Einzugsbereichs und der gesamten Toranlage.
