Marantec Spotfinder: Infrarot-Lichtvorhang am Industrietor richtig einstellen statt Fehler suchen
Wenn ein Sensor falsch ausgerichtet ist, öffnet das Tor zu oft, zu spät oder gar nicht zuverlässig. Mit dem passenden Spotfinder sehen Sie endlich, wo der Infrarotbereich wirklich liegt.
Inhalt dieser Seite ↓
- Warum unsichtbare Sensorfelder teuer werden
- Was bei falscher Ausrichtung passiert
- Typische Fehler bei Infrarot-Sensoren
- Die Lösung: Marantec Spotfinder
- Ihre Vorteile im Service-Alltag
- Welche Sensorlösung passt?
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör und Sensorik mitdenken
- Häufige Fragen
Das Problem: Der Infrarot-Lichtvorhang ist unsichtbar
Ein Industrietor kann nur so gut reagieren wie seine Sensorik. Wenn der Infrarotbereich falsch liegt, wird aus moderner Torautomation schnell täglicher Ärger.
Das Tor öffnet, obwohl niemand durchfahren will. Es bleibt offen, obwohl der Bereich frei ist. Oder es erkennt Personen, Fahrzeuge und Objekte nicht so, wie es im Betrieb gebraucht wird.
Der Knackpunkt: Das Infrarotfeld ist für das Auge nicht sichtbar. Ohne Hilfsmittel wird oft geraten, nachgestellt und wieder getestet. Das kostet Zeit, Nerven und im schlimmsten Fall mehrere Serviceeinsätze.
Warum falsche Sensorfelder mehr kosten als ein gutes Diagnosewerkzeug
Ein falsch eingestellter Sensor ist selten sofort als Ursache erkennbar. In der Praxis wird dann zuerst der Antrieb verdächtigt, die Steuerung geprüft oder der Bediener verantwortlich gemacht.
Oft liegt das Problem aber viel einfacher: Das Erfassungsfeld sitzt nicht dort, wo es sitzen soll.
Unnötige Toröffnungen
Das Tor öffnet bei Querbewegung, Fußgängern oder Reflexionen. Dadurch gehen Wärme, Zeit und Kontrolle verloren.
Zu spätes Öffnen
Stapler oder Fahrzeuge müssen abbremsen, weil der Sensor zu spät reagiert. Das stört den Materialfluss in Halle, Lager und Produktion.
Dauerhafte Fehlersuche
Ohne saubere Feldprüfung werden Sensor, Steuerung, Kabel und Antrieb unnötig nacheinander geprüft. Das kostet Arbeitszeit.
Sicherheitsrisiko
Wenn Anwesenheitserkennung und Torbewegung nicht sauber zusammenspielen, wird aus Komforttechnik ein ernstes Betriebsrisiko.
Typische Fehler beim Einstellen von Infrarot-Lichtvorhängen
Sensorik am Industrietor ist kein Bereich für Bauchgefühl. Gerade bei Aktiv-Infrarot-Sensoren entscheidet die korrekte Ausrichtung über zuverlässige Funktion.
Fehler 1: Nur nach Display einstellen
Ein Display hilft. Aber es zeigt nicht automatisch, wo der Infrarotbereich auf dem Boden wirklich liegt.
Fehler 2: Montagehöhe ignorieren
Ein Sensor für 2 bis 4 m Montagehöhe arbeitet anders als ein Sensor für höhere Industrietore. Die Auswahl muss zur Torhöhe passen.
Fehler 3: Querverkehr nicht beachten
Stapler, Fußgänger oder Fahrzeuge, die nur am Tor vorbeifahren, sollen nicht immer eine unnötige Toröffnung auslösen.
Fehler 4: Nach Montage nicht prüfen
Sensor montiert, Kabel angeschlossen, fertig? Genau hier entstehen viele Fehler. Das Feld muss nach der Montage kontrolliert werden.

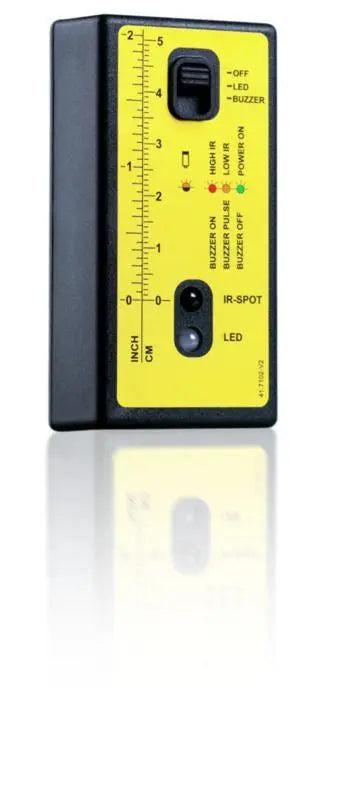

Die Lösung: Marantec Spotfinder für Infrarot-Lichtvorhänge
Der Marantec Spotfinder ist ein Detektor für Infrarot-Lichtvorhänge von Anwesenheitssensoren. Er hilft dabei, den tatsächlichen Bereich aktiver Infrarotfelder sichtbar bzw. nachvollziehbar zu machen.
Das ist besonders wertvoll bei Sensoren wie CONDOR, CONDOR XL, MILAN und IXIO-DO1 Indus. Genau dort geht es häufig um präzise Anwesenheitserkennung im Vorraum des Tores.
Der Vorteil ist klar: weniger Raten, schnelleres Einstellen, bessere Fehlersuche und ein professionellerer Serviceeinsatz.
Ihre Vorteile mit dem passenden Spotfinder
Schneller einstellen
Sie erkennen deutlich schneller, ob das Infrarotfeld dort liegt, wo es im Betrieb gebraucht wird.
Weniger Fehlöffnungen
Ein sauber eingestelltes Sensorfeld reduziert unnötige Torbewegungen und hilft, Energieverluste zu vermeiden.
Professioneller Service
Monteure und Techniker arbeiten nicht nach Gefühl, sondern prüfen gezielt. Das wirkt souverän und spart Rückfragen.
Bessere Diagnose
Wenn das Tor falsch reagiert, lässt sich schneller eingrenzen, ob Sensorfeld, Montage, Einstellung oder Steuerung beteiligt ist.
Welche Lösung passt zu Ihrem Tor?
Der Spotfinder ist besonders stark, wenn bereits Infrarot-Anwesenheitssensoren vorhanden sind oder neu montiert werden. Die Auswahl des Sensors hängt von Montagehöhe, Torart und gewünschter Funktion ab.
| Ihre Situation | Empfohlene Lösung | Warum sinnvoll? |
|---|---|---|
| Infrarot-Lichtvorhang soll geprüft oder eingestellt werden | Marantec Spotfinder | Hilft, das Infrarotfeld gezielt zu lokalisieren und Fehlersuche zu verkürzen. |
| Industrietor mit Anwesenheitserkennung bei 2,5 bis 6,0 m Montagehöhe | Marantec MILAN Aktiv-Infrarotsensor | Starke Lösung, wenn Anwesenheit im Vorraum des Tores berührungslos erkannt werden soll. |
| Tor soll automatisch öffnen und Anwesenheit im Vorraum erkennen | Marantec CONDOR | Kombiniert Radar-Bewegungserkennung mit Aktiv-Infrarot-Anwesenheitserkennung. |
| Niedrigere Montagehöhe, kombinierte Radar- und Infrarotlösung gewünscht | Marantec CONDOR XL | Interessant, wenn automatische Öffnung und Anwesenheitserkennung kompakt kombiniert werden sollen. |
| Sensor mit Display und 10-m-Kabel für Tor- und Türbereiche gesucht | Marantec IXIO-DO1 Indus | Gute Wahl für Anwendungen, bei denen Programmierung und Zustandsmeldung direkt am Sensor wichtig sind. |
| IXIO-D soll unter Decke oder Sturz montiert werden | Montagewinkel für IXIO-D | Sorgt für eine saubere Montageposition, wenn die Standardmontage nicht passt. |
| Sensor sitzt in anspruchsvoller Umgebung mit Regen oder Feuchtigkeit | Regenschutz für IXIO-D | Schützt den Sensor zusätzlich und unterstützt einen dauerhaft zuverlässigeren Betrieb. |
| Sie möchten Radar-, Infrarot- und Bewegungsmelder vergleichen | Radar- & Bewegungsmelder ansehen | Gute Übersicht für komplette Sensorlösungen an Industrietoren und automatischen Zugängen. |
Praxisbeispiel: Das Tor öffnet ständig – aber der Antrieb ist nicht schuld
In einer Lagerhalle öffnet ein Industrietor immer wieder, obwohl kein Fahrzeug direkt davorsteht. Der Betreiber vermutet zuerst einen Fehler in der Steuerung. Danach wird der Antrieb geprüft. Dann das Kabel. Dann die Parameter.
Am Ende zeigt sich: Das Infrarotfeld liegt ungünstig. Es erfasst Bewegungen, die gar keine Toröffnung auslösen sollen. Genau solche Fälle kosten unnötig viel Zeit, wenn das Feld nicht sauber nachvollzogen werden kann.
Mit einem Spotfinder lässt sich schneller prüfen, wo der aktive Bereich wirklich liegt. Danach kann der Sensor gezielter ausgerichtet und eingestellt werden.
Technische Details einfach erklärt
Der Spotfinder ist kein kompliziertes Großgerät. Er ist ein kompaktes Diagnosewerkzeug für Servicetechniker, Monteure und Fachbetriebe.
| Merkmal | Was bedeutet das für Sie? |
|---|---|
| Detektor für Infrarot-Lichtvorhänge | Hilft, aktive Infrarotbereiche von Anwesenheitssensoren zu lokalisieren. |
| Geeignet für CONDOR (XL), MILAN und IXIO-DO1 Indus | Passend für typische Sensoren an Industrietoren und automatisierten Zugängen. |
| LED-Anzeige | Unterstützt die schnelle Erkennung des Infrarotbereichs im Serviceeinsatz. |
| Batteriebetrieb mit AAA-Batterien | Praktisch für mobile Nutzung direkt am Tor, ohne zusätzliche Stromversorgung. |
| Kompakte Bauform | Lässt sich gut im Werkzeugkoffer oder Servicefahrzeug mitführen. |
| Diagnosewerkzeug | Ersetzt keine fachgerechte Sicherheitsprüfung, macht die Einstellung aber deutlich nachvollziehbarer. |
Häufige Einwände – klar beantwortet
„Reicht nicht ein normaler Funktionstest?“
Ein Funktionstest zeigt, ob etwas reagiert. Der Spotfinder hilft zusätzlich zu verstehen, wo das Infrarotfeld wirklich liegt.
„Der Sensor hat doch ein Display.“
Ein Display ist hilfreich, aber es ersetzt nicht immer die direkte Lokalisierung des Feldes auf dem Boden oder im Erfassungsbereich.
„Ist das nur für Profis?“
Der Spotfinder ist besonders für Fachbetriebe, Servicetechniker und Betreiber mit mehreren Toranlagen interessant.
„Kann ich damit jede Lichtschranke prüfen?“
Nein. Der Spotfinder ist für Infrarot-Lichtvorhänge von Anwesenheitssensoren gedacht, nicht als Universaltester für jede Lichtschranke.
Zubehör und Sensorik direkt mitdenken
Wenn ein Sensorfeld falsch liegt, ist der Spotfinder der erste starke Schritt. Oft lohnt sich aber auch der Blick auf Sensor, Montageposition und Umgebungsbedingungen.
Marantec MILAN
Aktiv-Infrarotsensor für Anwesenheitserkennung im Vorraum des Tores. Sinnvoll bei Industrieanwendungen mit passender Montagehöhe.
Marantec CONDOR
Kombiniert Radar-Bewegungsmelder und Aktiv-Infrarot-Anwesenheitssensor. Ideal, wenn Öffnung und Anwesenheitserkennung zusammen gebraucht werden.
Marantec IXIO-DO1 Indus
Kombisensor mit Radar und Aktiv-Infrarot für automatische Tor- und Türbereiche, inklusive Programmierung und Zustandsmeldung über Display.
Radar- & Bewegungsmelder
Die richtige Kategorie, wenn Sie Sensorik für Industrietore, Schnelllauftore, Hallentore oder automatische Zugänge vergleichen möchten.
Unsicher, welcher Sensor oder Spotfinder passt?
Senden Sie Fotos von Sensor, Torbereich, Steuerung, Montagehöhe und aktueller Fehlersituation. Tormeister24 hilft Ihnen, die passende Lösung schneller einzugrenzen.
Jetzt Fachberatung anfragenFAQ: Marantec Spotfinder und Infrarot-Lichtvorhänge
Was macht ein Spotfinder?
Ein Spotfinder hilft dabei, aktive Infrarotbereiche von Anwesenheitssensoren zu erkennen. Dadurch lässt sich ein Infrarot-Lichtvorhang gezielter einstellen und prüfen.
Für welche Sensoren ist der Marantec Spotfinder geeignet?
Der Spotfinder ist für Infrarot-Lichtvorhänge von Anwesenheitssensoren wie CONDOR, CONDOR XL, MILAN und IXIO-DO1 Indus vorgesehen.
Wann brauche ich einen Spotfinder am Industrietor?
Ein Spotfinder ist sinnvoll, wenn das Tor falsch öffnet, unnötig offen bleibt, zu spät reagiert oder das Infrarot-Erfassungsfeld nicht eindeutig nachvollzogen werden kann.
Ist der Spotfinder ein Sicherheitsprüfgerät?
Nein. Er ist ein Diagnose- und Einstellwerkzeug. Eine fachgerechte Sicherheitsprüfung der Toranlage ersetzt er nicht.
Was ist der Unterschied zwischen Radar und Aktiv-Infrarot?
Radar erkennt Bewegung, zum Beispiel Fahrzeuge oder Personen, die sich dem Tor nähern. Aktiv-Infrarot wird häufig zur Anwesenheitserkennung im Vorraum eingesetzt. Kombisensoren nutzen beide Prinzipien.
Warum öffnet mein Industrietor ständig unnötig?
Häufige Ursachen sind zu große Erfassungsfelder, falsche Ausrichtung, Querverkehr, Reflexionen, falsche Sensorauswahl oder ungünstige Montagehöhe.
Welcher Sensor passt bei hoher Montagehöhe?
Das hängt von Torhöhe, gewünschtem Erfassungsfeld und Nutzung ab. Für bestimmte Anwendungen ist der Marantec MILAN mit größerem Montagehöhenbereich interessant.
Was ist besser: MILAN, CONDOR oder IXIO?
MILAN ist stark für Aktiv-Infrarot-Anwesenheitserkennung. CONDOR kombiniert Radar und Aktiv-Infrarot. IXIO-DO1 Indus ist eine kompakte Kombilösung mit Display. Die richtige Wahl hängt von Montagehöhe, Torart und Funktion ab.
Welche Fotos helfen bei der Beratung?
Hilfreich sind Fotos vom Sensor, der Montageposition, dem Torbereich, der Steuerung, dem Typenschild und eine kurze Beschreibung des Fehlverhaltens.
Sollte der Spotfinder in jedes Servicefahrzeug?
Für Fachbetriebe, die regelmäßig Industrietore, Schnelllauftore oder automatische Zugänge mit Aktiv-Infrarotsensoren betreuen, ist der Spotfinder ein sehr sinnvolles Werkzeug.
Stellen Sie Sensorfelder nicht länger nach Gefühl ein
Mit dem Marantec Spotfinder prüfen Sie Infrarot-Lichtvorhänge gezielter, verkürzen Fehlersuche und bringen Industrietore schneller wieder sauber in Funktion.
Jetzt Marantec Spotfinder kaufen
