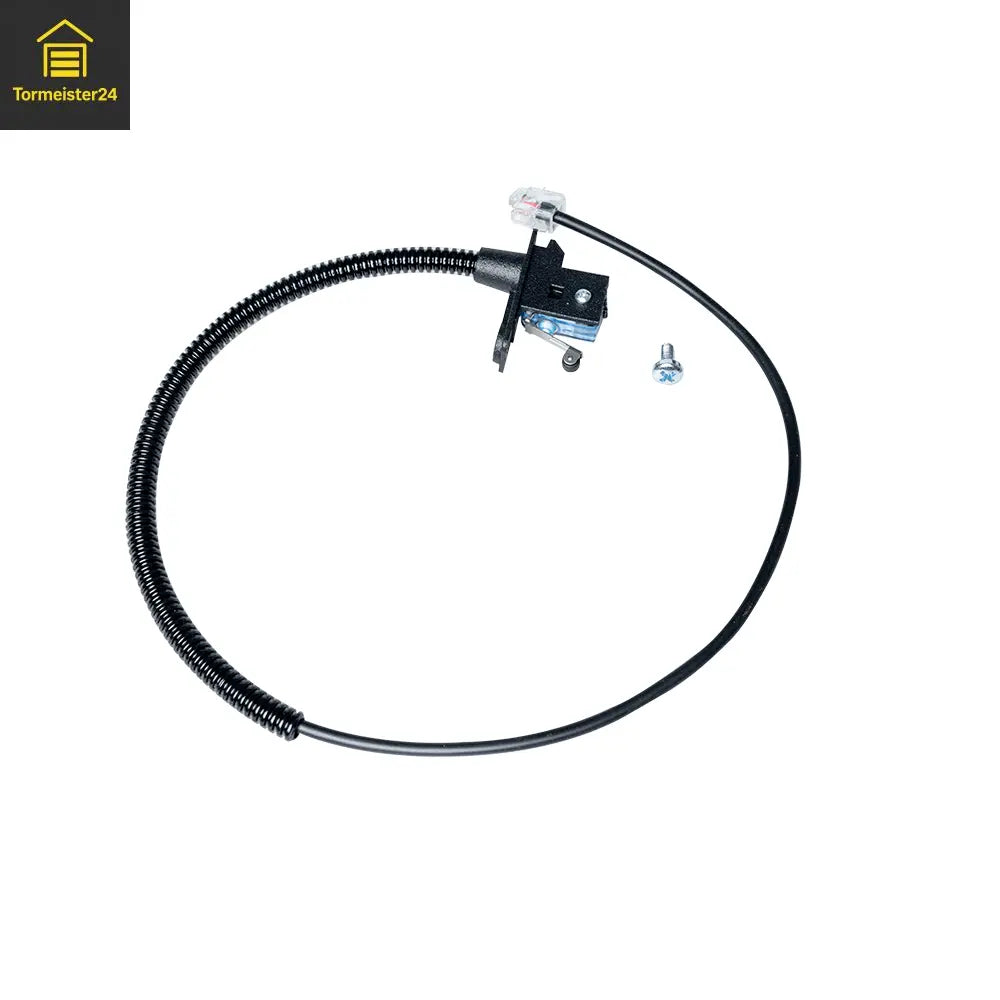

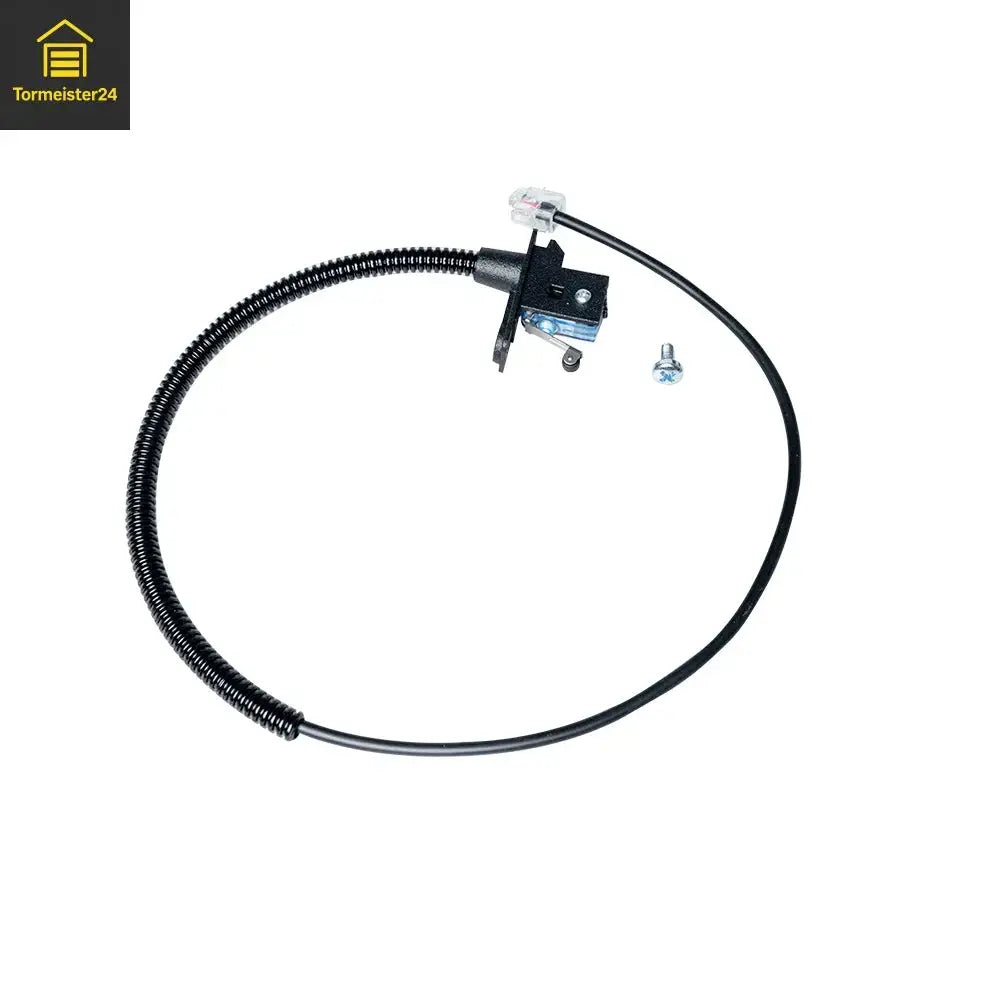

Schlaffseilschalter fürs Sektionaltor: rechts, links, steckbar oder 8,2 kΩ?
Wenn Ihr Sektionaltor plötzlich stoppt, nur noch im Totmannbetrieb läuft oder wegen Seilproblem blockiert, ist der Schlaffseilschalter oft der eigentliche Auslöser. Hier erfahren Sie, welche Variante wirklich passt – bevor aus einem kleinen Sicherheitsteil ein teurer Fehlkauf wird.
Passenden Schlaffseilschalter ansehenInhalt dieser Seite ↓
- Warum ein kleiner Schalter große Probleme auslöst
- Warum falsche Varianten später doppelt kosten
- Die häufigsten Fehler beim Kauf
- So finden Sie die richtige Ausführung
- Ihre Vorteile mit der passenden Lösung
- Welche Produkte von Tormeister24 passen?
- Praxisbeispiel aus dem Toralltag
- Technische Details verständlich erklärt
- Einwände sauber entkräftet
- FAQ zum Schlaffseilschalter
Ein kleiner Sicherheitsschalter kann ein ganzes Tor stilllegen
Viele suchen zuerst am Motor, an der Steuerung oder am Handsender. Dabei ist die Ursache oft viel kleiner – und viel sicherheitsrelevanter.
Der Schlaffseilschalter überwacht die Seilspannung. Wenn das Seil nachlässt, springt, aus der Führung läuft oder reißt, sorgt genau dieses Bauteil dafür, dass das Tor stoppt.
Das ist gut so. Denn ein Tor mit schlaffem oder beschädigtem Seil darf nicht einfach weiterlaufen. Genau deshalb ist der Schlaffseilschalter kein Zubehör, sondern ein sicherheitsrelevantes Kernteil.
Warum der falsche Schalter später doppelt kostet
Viele Käufer sehen nur den Begriff Schlaffseilschalter und denken: „Das Teil sieht doch ähnlich aus.“ Genau dort beginnt der Fehlkauf.
Links und rechts sind nicht austauschbar. Steckbar und konventionell sind nicht dasselbe. NC ist nicht automatisch identisch mit 8,2 kΩ. Und kurze Kabel lösen keine langen Kabelwege.
Wenn Sie hier raten, verlieren Sie nicht nur Zeit. Sie riskieren Stillstand, falsche Montage, unnötige Rücksendung und im schlimmsten Fall ein Sicherheitsproblem, das weiter ungeklärt bleibt.
Die 6 häufigsten Fehler beim Kauf eines Schlaffseilschalters
1. Links und rechts verwechseln
Gerade bei FlexiForce-Systemen entscheidet die Seitenzuordnung darüber, ob das Teil mechanisch überhaupt passt.
2. Steckbar und konventionell mischen
Ein falscher Anschluss kostet Zeit und endet oft in unnötiger Rücksendung.
3. NC und 8,2 kΩ verwechseln
Wenn die Steuerung ein überwachten Sicherheitskreis erwartet, reicht ein einfacher NC-Kontakt nicht automatisch aus.
4. Kabelweg zu kurz planen
0,4 m und 8,5 m machen im Alltag einen riesigen Unterschied. Zu kurz ist nicht fast richtig – sondern schlicht falsch.
5. Nur den Schalter tauschen
Wenn das Seil oder die Seilbruchsicherung selbst beschädigt ist, löst ein neuer Schalter das Grundproblem nicht.
6. Ohne Foto und Typenschild bestellen
Gerade bei Industrietoren spart ein sauberes Foto oft den kompletten Fehlkauf.
So finden Sie die richtige Ausführung
Die richtige Auswahl ist einfacher, wenn Sie sie in vier Schritten angehen.
1. Prüfen Sie, ob Ihr Schalter links, rechts oder universell/umbaubar sein muss.
2. Prüfen Sie, ob die vorhandene Anlage steckbar oder konventionell angeschlossen ist.
3. Prüfen Sie, ob Ihre Steuerung einen einfachen NC-Kontakt oder einen 8,2-kΩ-Sicherheitskreis erwartet.
4. Prüfen Sie, ob 0,4 m Kabel reichen oder ob Sie die 8,5-m-Variante brauchen.
Was die richtige Auswahl sofort verbessert
Weniger Stillstand
Das Tor läuft schneller wieder sauber, weil Sie die passende Variante statt irgendeines ähnlichen Teils bestellen.
Mehr Sicherheit
Die Toranlage erkennt Seilprobleme zuverlässig und bleibt keine unberechenbare Baustelle.
Weniger Fehlkäufe
Wenn Anschluss, Seite und Sicherheitskreis zusammenpassen, sparen Sie doppelte Bestellungen.
Mehr Ruhe im Servicefall
Ein passender Schalter bringt die Anlage schneller zurück in einen kontrollierten Zustand.
Besseres Gesamtsystem
Mit passendem Seilsatz oder intakter Seilbruchsicherung wird aus einem Notbehelf wieder eine saubere Lösung.
Mehr Vertrauen in die Anlage
Ein Tor, das bei Seilproblemen korrekt reagiert, ist nicht lästig – es schützt Ihre Technik und Ihr Umfeld.
Welche Schlaffseilschalter von Tormeister24 passen?
Nutzen Sie diese Tabelle als schnelle Kaufhilfe. Wenn Sie danach noch zweifeln, besser einmal sauber prüfen lassen als zweimal bestellen.
| Ihre Situation | Passende Lösung | Warum diese Wahl sinnvoll ist |
|---|---|---|
| FlexiForce 440–600R, rechte Seite, kurzer Kabelweg, einfacher NC-Eingang | Marantec Schlaffseilschalter rechts, 0,4 m, konventionell | Die saubere Wahl, wenn rechts montiert wird und keine 8,2-kΩ-Auswertung nötig ist. |
| FlexiForce 440–600L, linke Seite, steckbarer Anschluss, 8,2-kΩ-Sicherheitskreis | Marantec Schlaffseilschalter links, 0,4 m, steckbar, 8,2 kΩ | Richtig, wenn links montiert wird und die Steuerung einen überwachten Sicherheitskreis erwartet. |
| FlexiForce 440–600R, langer Kabelweg, konventionell, 8,2-kΩ-Auswertung | Marantec Schlaffseilschalter rechts, 8,5 m, 8,2 kΩ | Die passende Lösung, wenn der Anschluss weiter entfernt liegt und rechts gearbeitet wird. |
| FlexiForce 440–600L, langer Kabelweg, konventioneller NC-Eingang | Marantec Schlaffseilschalter links, 8,5 m, NC | Sinnvoll, wenn die linke Seite mit langem Kabelweg und einfacher NC-Logik aufgebaut ist. |
| Enger Einbauort, Kolbenbauform ist konstruktiv sinnvoll, konventioneller Anschluss | Marantec Schlaffseilschalter im Kolben, 0,4 m, konventionell | Stark, wenn die Bauform wichtiger ist als die klassische links/rechts-Aufteilung am Winkel. |
| Kolbenbauform, steckbarer Anschluss und 8,2-kΩ-Auswertung nötig | Marantec Schlaffseilschalter im Kolben, 0,4 m, steckbar, 8,2 kΩ | Die richtige Lösung für kompakte Einbausituationen mit überwachten Sicherheitskreisen. |
| Sonderfall oder unklare Seitenlage, mechanisch flexiblere Lösung gewünscht | Marantec Schlaffseilschalter mit Achshebel, umbaubar | Interessant, wenn links/rechts nicht starr festliegt oder eine umbaubare Lösung praktischer ist. |
| Hörmann Industrietor Baureihe 30/40 | Hörmann Schlaffseilschalter 30/40 – 0,5 m Kabel | Die bessere Wahl, wenn das Tor klar im Hörmann-30/40-Umfeld läuft und kein FlexiForce-System verbaut ist. |
| Hörmann WA400 System oder passende Alternativlösung gesucht | IDD-HO Schlaffseilschalter WA400 | Sinnvoll, wenn das vorhandene WA400-System gezielt mit passender Seilüberwachung weiterbetrieben werden soll. |
| Seilproblem sichtbar, Schaltertausch allein reicht wahrscheinlich nicht | Drahtseil-Satz 4 mm links + rechts / Crawford Seilbruchsicherung | Wenn Seil oder Fangvorrichtung schon auffällig sind, sollte nicht nur der Schalter im Fokus stehen. |
Mehr Orientierung finden Sie auch bei Tormeister24 in den Beiträgen Schlaffseilschalter nachrüsten, Tor schließt nur im Totmannbetrieb und Drahtseile & Seilbruchsicherung am Sektionaltor.
Jetzt passenden Schlaffseilschalter wählenPraxisbeispiel: Das Tor stand – und der Motor war gar nicht schuld
Ein typischer Servicefall: Das Industrietor stoppt, fährt unzuverlässig oder reagiert nur noch eingeschränkt. Viele vermuten sofort Steuerung oder Motor.
Nach kurzer Prüfung zeigt sich oft etwas anderes: Das Seil läuft nicht sauber, die Spannung passt nicht mehr oder der vorhandene Schlaffseilschalter hat bereits korrekt ausgelöst.
Genau dann ist der Fehler nicht „nervige Technik“, sondern ein Sicherheitsstopp – und der ist sinnvoll.
Die richtige Lösung ist dann nicht blindes Tauschen, sondern sauberes Prüfen: Welche Seite? Welche Anschlussart? Welcher Sicherheitskreis? Und muss gleichzeitig das Seil oder die Fangvorrichtung mitgeprüft werden?
Technische Details – einfach erklärt statt unnötig kompliziert
Links oder rechts
Die Seitenzuordnung ist kein Detail. Sie entscheidet, ob der Schalter mechanisch zur vorhandenen Fangvorrichtung passt.
Steckbar oder konventionell
Das beschreibt die Anschlussart. Wenn die vorhandene Anlage anders aufgebaut ist, passt die Variante nicht sauber.
NC oder 8,2 kΩ
Ein einfacher Ruhestromkontakt ist etwas anderes als ein überwachter 8,2-kΩ-Sicherheitskreis. Genau das muss zur Steuerung passen.
0,4 m oder 8,5 m
Kurz oder lang klingt banal. In der Praxis entscheidet die Kabellänge darüber, ob die Montage sauber aufgeht.
Kolben oder Achshebel
Die Bauform muss zur Mechanik passen. Enge Einbausituationen oder spezielle Bewegungsabläufe sprechen oft für eine bestimmte Variante.
Seilproblem nie isoliert sehen
Ein Schlaffseilschalter ist Teil des Gesamtsystems aus Seil, Fangvorrichtung, Führung und Steuerung.
Die häufigsten Einwände – direkt beantwortet
„Der Schalter sieht doch fast gleich aus – reicht das nicht?“
Nein. Gerade links/rechts, steckbar/konventionell und NC/8,2 kΩ sehen auf den ersten Blick oft ähnlich aus, funktionieren aber nicht automatisch gleich.
„Kann ich nicht einfach die günstigste Variante nehmen?“
Nur wenn sie exakt passt. Ein günstiger Fehlkauf ist im Sicherheitsbereich fast immer die teurere Entscheidung.
„Muss ich den Schlaffseilschalter wirklich tauschen?“
Wenn der vorhandene Schalter defekt ist oder mechanisch nicht mehr sauber arbeitet, ja. Ein Sicherheitsbauteil sollte nicht improvisiert behandelt werden.
„Kann ich den Schalter einfach umgehen?“
Nein. Der Schlaffseilschalter ist Teil der Sicherheitsfunktion. Ihn zu überbrücken wäre keine Lösung, sondern ein Risiko.
„Brauche ich zusätzlich noch andere Teile?“
Wenn Seil, Seilbruchsicherung oder Anschluss mit betroffen sind, sehr oft ja. Genau deshalb lohnt sich der Gesamtblick vor der Bestellung.
FAQ: Schlaffseilschalter Sektionaltor
Was macht ein Schlaffseilschalter am Sektionaltor?
Er überwacht die Seilspannung und stoppt das Tor, wenn das Seil schlaff wird, springt oder reißt.
Woran erkenne ich einen defekten oder ausgelösten Schlaffseilschalter?
Typische Symptome sind Torstopp, Totmannbetrieb, schiefer Lauf oder eine Steuerung, die wegen Sicherheitskreis nicht normal weiterfährt.
Was ist der Unterschied zwischen links und rechts?
Die Varianten sind für unterschiedliche Einbauseiten bzw. Fangvorrichtungen vorgesehen. Falsch zugeordnet passt der Schalter mechanisch nicht sauber.
Was ist der Unterschied zwischen steckbar und konventionell?
Das ist die Anschlussart. Steckbar ist für passende Stecksysteme gedacht, konventionell für klassische Verdrahtung.
Was bedeutet 8,2 kΩ beim Schlaffseilschalter?
Das beschreibt einen überwachten Sicherheitskreis. Die Steuerung muss genau dafür ausgelegt sein.
Wann brauche ich 8,5 m Kabel statt 0,4 m?
Wenn der Kabelweg zur Anschlussstelle deutlich länger ist. 0,4 m reicht nur bei sehr kurzem, direktem Anschluss sauber aus.
Was ist besser: Kolben oder Achshebel?
Das hängt von der Einbausituation ab. Die Bauform muss zur vorhandenen Mechanik und zum Bewegungsweg passen.
Kann ich einen Schlaffseilschalter selbst austauschen?
Bei sicherheitsrelevanten Toranlagen sollte nur passend und fachgerecht gearbeitet werden. Wenn Sie unsicher sind, ist die Prüfung durch Fachpersonal die bessere Wahl.
Was sollte ich Tormeister24 vor der Bestellung schicken?
Am besten Fotos vom alten Schalter, vom Seilbereich, vom Typenschild und – wenn sichtbar – vom Anschluss bzw. Stecker.
Bestellen Sie keinen Schlaffseilschalter auf Verdacht.
Wählen Sie jetzt die passende Variante für Ihr Sektionaltor oder senden Sie Fotos und Maße zur Fachprüfung. So vermeiden Sie Stillstand, Fehlkäufe und unnötige Sicherheitsprobleme.
