Tor fährt nicht? Oft ist der Schlupftürkontakt schuld – nicht der Antrieb
Wenn ein Sektionaltor mit Schlupftür plötzlich blockiert, stoppt oder nur noch eingeschränkt fährt, wird schnell der Antrieb verdächtigt. In vielen Fällen sitzt die Ursache aber am Schlupftürkontakt, Magnetkontakt oder Sicherheitsschalter.
Inhalt dieser Seite ↓
- Warum der Schlupftürkontakt Ihr Tor blockieren kann
- Typische Symptome bei defektem Kontakt
- Häufige Fehlkäufe beim Ersatz
- Die richtige Lösung: Kontakt passend zur Steuerung
- Welcher Schlupftürkontakt passt?
- Praxisbeispiel aus Halle und Garage
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- FAQ zum Schlupftürkontakt
Wenn das Tor nicht fährt, schützt der Kontakt vielleicht gerade Ihre Anlage
Ein Tor mit integrierter Schlupftür darf nicht losfahren, wenn diese Tür offensteht oder nicht sauber geschlossen ist.
Der Schlupftürkontakt überwacht genau diesen Zustand. Ist die Tür geöffnet, nicht eingerastet oder wird der Kontakt nicht korrekt erkannt, erhält die Steuerung keine Freigabe.
Das Ergebnis: Der Antrieb startet nicht, das Tor stoppt oder fährt nur eingeschränkt.
Für den Nutzer wirkt das wie ein Fehler. Technisch ist es oft eine Sicherheitsfunktion.
Typische Symptome: Daran erkennen Sie ein Schlupftürkontakt-Problem
Ein defekter oder falsch erkannter Schlupftürkontakt zeigt sich selten mit einem klaren „Ich bin kaputt“. Meist wirkt die ganze Toranlage gestört.
Tor fährt gar nicht
Die Steuerung bekommt keine Freigabe, weil der Kontakt die Schlupftür als offen erkennt.
Tor stoppt plötzlich
Bei Wackelkontakt, Kabelbruch oder falsch sitzendem Magnet kann das Sicherheitssignal während der Fahrt abbrechen.
Antrieb wirkt defekt
Der Motor reagiert nicht, obwohl die Ursache am Sicherheitskreis liegt.
Fehler nach Türnutzung
Nach dem Öffnen der Schlupftür fährt das Tor nicht mehr, weil Tür, Magnet oder Kontakt nicht sauber zueinander stehen.
Genau deshalb ist eine saubere Prüfung wichtig. Wer direkt den Antrieb tauscht, obwohl nur der Kontakt defekt ist, kauft teuer und löst das eigentliche Problem nicht.
Die häufigsten Fehler beim Kauf eines Schlupftürkontakts
Schlupftürkontakte sehen oft simpel aus. Trotzdem sind sie nicht beliebig austauschbar.
| Fehler | Was passiert? | Bessere Lösung |
|---|---|---|
| 8,2 kΩ und NC verwechseln | Der Kontakt passt elektrisch nicht zur Steuerung. | Vorher prüfen, ob die Steuerung 8,2 kΩ oder NC erwartet. |
| Nur den Magnet tauschen | Der Fehler bleibt, wenn Kontakt, Kabel oder Eingang defekt sind. | Kontakt, Magnet, Kabelweg und Steuerung gemeinsam prüfen. |
| Hersteller ignorieren | Crawford, Marantec, GEBA oder andere Systeme können unterschiedliche Ausführungen brauchen. | Typenschild, alte Komponente und Steuerung fotografieren. |
| Kabellänge unterschätzen | Der Kontakt passt, aber das Kabel reicht nicht sauber bis zur Steuerung. | Kabelweg vorher aufnehmen und Reserve einplanen. |
| Feuchtigkeit nicht beachten | Kontaktfehler treten bei nasser Umgebung oder Außenbereichen wieder auf. | Schutzart und Einbausituation beachten. |
| Montage ohne Sicherheitsprüfung | Das Tor fährt wieder, aber die Sicherheitsfunktion ist nicht sauber geprüft. | Montage und Funktionsprüfung fachgerecht durchführen lassen. |
Die richtige Lösung: Schlupftürkontakt passend zur Torsteuerung wählen
Der richtige Kontakt hängt nicht nur vom Tor ab. Entscheidend ist, welches Signal die Steuerung erwartet.
Einige Anlagen arbeiten mit klassischem NC-Kontakt. Andere werten 8,2 kΩ aus. Wieder andere nutzen spezielle Herstellerkontakte, Magnetkontakte, Federstabschalter oder Positionsschalter.
Die beste Lösung ist also nicht: „irgendeinen Kontakt kaufen“. Die beste Lösung ist: vorhandenes System erkennen und passend ersetzen.
Steuerung prüfen
Welcher Eingang ist vorhanden? 8,2 kΩ, NC, Sicherheitseingang oder herstellerspezifischer Anschluss?
Einbauort prüfen
Zarge, Torblatt, Türfalz oder externe Befestigung? Der Einbauort entscheidet über Bauform und Kabellänge.
Schutzart beachten
Bei Industrie, Feuchtigkeit oder Außenbereich ist eine robuste Ausführung besonders wichtig.
System komplett prüfen
Kontakt, Magnet, Kabel, Steuerung, Schließkante und Lichtschranke gehören zur Sicherheitskette.
Ihr Tor fährt nicht wegen Sicherheitsfreigabe?
Wählen Sie jetzt den passenden Schlupftürkontakt oder senden Sie Fotos von Kontakt, Steuerung und Typenschild zur Fachberatung.
Schlupftürkontakte ansehenFachberatung anfragen
Welcher Schlupftürkontakt passt zu Ihrer Toranlage?
Die folgende Übersicht hilft bei der schnellen Vorauswahl. Entscheidend sind Steuerungseingang, Hersteller, Einbauort und Schutzanforderung.
| Situation | Empfohlene Lösung | Warum passend? | Direkt ansehen |
|---|---|---|---|
| Marantec-System mit 8,2-kΩ-Auswertung | Marantec Schlupftürkontakt 5 m, 8,2 kΩ | Zargeneinbau-Kontakt mit 5 m Kabel, Magnet, IP68 und 8,2-kΩ-Kontakt. | Marantec 116025 ansehen |
| Steuerung mit NC-Schlupftürkontaktanschluss | Marantec Schlupftürkontakt 4 m, NC | Konventioneller Einbaukontakt mit 4 m Anschlusskabel und Magnet. | Marantec NC-Kontakt ansehen |
| Crawford-Sektionaltor mit Schlupftür | Crawford Schlupftürschalter | Spezialisierter Sicherheitsschalter für Schlupftüren und Notausgänge in Sektionaltoren. | Crawford Schalter ansehen |
| Magnetische Zustandsüberwachung gewünscht | GEBA Schlupftürschalter magnetisch | Kontaktlose Überwachung, verhindert Antriebsaktivierung bei nicht vollständig geschlossener Schlupftür. | Magnetkontakt ansehen |

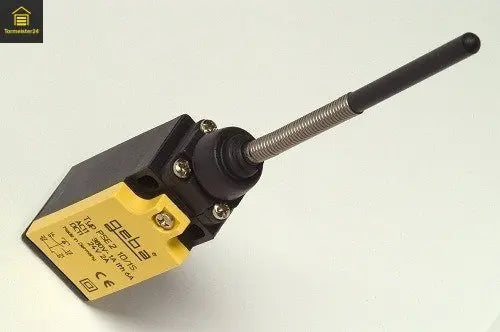

| Federnder Zustandsschalter für Industrieumgebung | GEBA Federstabschalter PS ECO 2 | IP65, Umschaltkontakt, robuste Lösung für anspruchsvolle Tor- und Industrieumgebungen. | GEBA Federstabschalter ansehen |
| Allgemeine Torsicherung mit 24 V | Schalter 24 V – Sicherheitsschalter | Für Torsicherung, Notfallabschaltung und Integration in 24-V-Steuerungen. | 24-V-Schalter ansehen |
| Flexible 12–24-V-Absicherung | Schalter 12–24 V – Sicherheitsschalter | Für flexible Integration in bestehende Steuerungen und Sicherheitsanlagen. | 12–24-V-Schalter ansehen |
| Unklare Anlage oder gemischte Steuerung | Fachberatung mit Fotos | Bei unbekannter Steuerung, alten Komponenten oder Sondertoren nicht raten. | Fotos senden |
Praxisbeispiel: Das Sektionaltor steht – aber der Motor ist nicht kaputt
Ein Betrieb nutzt ein Sektionaltor mit integrierter Schlupftür. Morgens öffnet ein Mitarbeiter die Schlupftür, geht durch und schließt sie wieder. Danach fährt das Tor nicht mehr.
Der erste Verdacht: Der Torantrieb ist defekt.
Bei genauer Prüfung zeigt sich: Die Schlupftür ist zwar optisch geschlossen, der Magnet sitzt aber nicht sauber vor dem Kontakt. Die Steuerung erkennt die Tür weiterhin als offen und sperrt den Antrieb.
In einem anderen Fall ist das Kabel im Türbereich beschädigt. Bei jeder Bewegung entsteht ein Wackelkontakt. Das Tor fährt manchmal, stoppt aber plötzlich.
Die richtige Lösung: Kontakt, Magnet, Kabel und Steuerung prüfen. Danach passend ersetzen – statt auf Verdacht den Antrieb zu tauschen.
Vorher
Tor fährt nicht, Mitarbeiter vermuten Motorschaden, Zufahrt blockiert und die Ursache bleibt unklar.
Nachher
Passender Schlupftürkontakt, saubere Freigabe, funktionierende Sicherheitskette und wieder zuverlässiger Torbetrieb.
Technische Details einfach erklärt
Sie müssen keine Steuerung planen. Aber diese Begriffe entscheiden, ob der Ersatzkontakt passt oder nicht.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Schlupftürkontakt | Überwacht, ob die integrierte Tür im Tor geschlossen ist. | Gibt den Torantrieb nur frei, wenn die Tür sicher geschlossen ist. |
| 8,2 kΩ | Widerstandsauswertung im Sicherheitskreis. | Nur passend, wenn die Steuerung einen 8,2-kΩ-Eingang erwartet. |
| NC-Kontakt | Normally Closed, also Öffnerkontakt im Ruhezustand geschlossen. | Wichtig bei Steuerungen mit klassischem NC-Schlupftürkontaktanschluss. |
| Magnetkontakt | Kontakt erkennt den Zustand über Magnet und Sensor. | Verschleißarm und häufig bei Schlupftürüberwachung eingesetzt. |
| Federstabschalter | Mechanischer Zustandsschalter mit federndem Betätigungselement. | Robuste Lösung für bestimmte Industrie- und Positionsüberwachungen. |
| IP65 / IP68 | Schutzart gegen Staub und Wasser. | Wichtig bei Feuchtigkeit, Industrieumgebung oder Zargeneinbau. |
| PL c / Kategorie 2 | Sicherheitsbezogene Einstufung nach Normanforderung. | Relevant bei sicherheitsgerichteter Einbindung in Torsteuerungen. |
| Sicherheitskreis | Zusammenspiel aus Kontakt, Steuerung, Schließkante, Lichtschranke und Not-Aus. | Wenn ein Element fehlerhaft ist, kann die ganze Anlage blockieren. |
Wann reicht ein neuer Schlupftürkontakt – und wann muss mehr geprüft werden?
Ein neuer Kontakt ist oft die richtige Lösung. Aber nicht immer ist der Kontakt allein schuld.
Kontakt reicht
Wenn der alte Kontakt sichtbar beschädigt ist, nicht mehr schaltet oder Feuchtigkeit eingedrungen ist.
Magnet mitprüfen
Wenn der Kontakt funktioniert, aber die Türstellung nicht sauber erkannt wird.
Kabel prüfen
Wenn der Fehler sporadisch auftritt, besonders bei Bewegung der Schlupftür oder des Torblatts.
Steuerung prüfen
Wenn der Kontakt korrekt arbeitet, aber die Torsteuerung das Signal nicht verarbeitet.
Einwände vor dem Kauf – klar beantwortet
„Der Antrieb ist sicher kaputt.“
Nicht unbedingt. Wenn die Steuerung keine Sicherheitsfreigabe bekommt, startet der Antrieb absichtlich nicht.
„Die Schlupftür ist doch zu.“
Optisch geschlossen reicht nicht. Der Kontakt muss die Tür auch elektrisch als geschlossen erkennen.
„Ich nehme irgendeinen Magnetkontakt.“
Das ist riskant. Kontaktart, Widerstand, Schutzart und Steuerungseingang müssen passen.
„Wir überbrücken das kurz.“
Keine gute Idee. Damit wird eine Sicherheitsfunktion außer Kraft gesetzt. Das kann Personen und Toranlage gefährden.
„Das kann später gemacht werden.“
Ein blockiertes Tor kostet sofort Zeit. Ein falsch überwachtes Tor kann deutlich teurer werden.
„Ich weiß nicht, ob 8,2 kΩ oder NC.“
Dann nicht raten. Foto von Steuerung, Anschluss und altem Kontakt an Tormeister24 senden.
Zubehör direkt mitprüfen: Die Sicherheitskette endet nicht am Kontakt
Wenn ein Schlupftürkontakt Probleme macht, lohnt sich der Blick auf die gesamte Toranlage. Oft ist nicht nur ein Bauteil alt oder fehleranfällig.
Torsteuerungen
Wenn die Steuerung alte Sicherheitssignale nicht mehr sauber verarbeitet oder modernisiert werden soll.
Torsteuerungen ansehen
Schließkantensicherung
Optosensoren, Kontaktleisten und Druckwellensysteme gehören bei automatischen Toren zur Sicherheitsprüfung.
Schließkantensicherung ansehen
Lichtschranken
Erkennen Hindernisse im Torbereich und ergänzen die Sicherheitskette sinnvoll.
Lichtschranken ansehen
Spiralkabel
Bei bewegten Torblättern können Kabelbrüche zu sporadischen Sicherheitsfehlern führen.
Spiralkabel ansehen
Drucktaster
Wenn die manuelle Bedienung ebenfalls unzuverlässig ist, sollten Taster und Bedienelemente geprüft werden.
Drucktaster ansehen
Handsender & Funkempfänger
Wenn das Tor per Funk nicht reagiert, kann zusätzlich Funktechnik betroffen sein.
Handsender ansehen
Warum Tormeister24 für Schlupftürkontakte die richtige Wahl ist
Bei Schlupftürkontakten geht es nicht um irgendeinen kleinen Schalter. Es geht um die sichere Freigabe einer Toranlage.
Tormeister24 ist Fachhandel für Tore, Antriebe, Steuerungen, Sicherheitstechnik, Funktechnik und Ersatzteile. Genau das ist bei Schlupftürkontakten wichtig: Kontakt, Steuerung und Sicherheitskreis müssen zusammenpassen.
Passende Produktauswahl
Von Marantec über Crawford bis GEBA – passende Kontakte, Magnetkontakte und Sicherheitsschalter für verschiedene Anlagen.
Fachberatung statt Fehlkauf
Mit Foto vom alten Kontakt, Typenschild und Steuerung wird die Auswahl deutlich sicherer.
Sicherheitskette im Blick
Nicht nur der Kontakt zählt. Auch Lichtschranke, Schließkante, Kabel, Steuerung und Bedienung müssen funktionieren.
Ihre Kaufentscheidung in 5 Schritten
So finden Sie schnell den passenden Schlupftürkontakt:
1. Fehlerbild notieren
Fährt das Tor gar nicht, stoppt es plötzlich oder tritt der Fehler nur nach Nutzung der Schlupftür auf?
2. Kontaktart prüfen
8,2 kΩ, NC, Magnetkontakt, Federstabschalter oder Herstellersystem?
3. Steuerung fotografieren
Typenschild, Klemmenbereich, Sicherheitsanschluss und Fehlermeldung dokumentieren.
4. Kabel und Magnet prüfen
Sitzt der Magnet sauber? Ist das Kabel beschädigt? Gibt es Feuchtigkeit oder lose Verbindungen?
5. Passendes Ersatzteil wählen
Starten Sie in der Kategorie Schlupftürkontakte oder senden Sie Fotos zur Fachberatung.
FAQ: Schlupftürkontakt am Sektionaltor und Industrietor
Was macht ein Schlupftürkontakt?
Er überwacht, ob die integrierte Schlupftür im Tor geschlossen ist. Ist die Tür offen oder wird sie nicht korrekt erkannt, wird der Torantrieb gesperrt oder gestoppt.
Warum fährt mein Tor nicht, obwohl die Schlupftür geschlossen ist?
Mögliche Ursachen sind falsch sitzender Magnet, defekter Kontakt, Kabelbruch, Feuchtigkeit, falscher Anschluss oder ein Fehler im Sicherheitseingang der Steuerung.
Ist der Antrieb defekt, wenn das Tor nicht fährt?
Nicht automatisch. Wenn der Schlupftürkontakt keine Freigabe liefert, startet der Antrieb absichtlich nicht. Deshalb zuerst den Sicherheitskreis prüfen.
Was ist der Unterschied zwischen 8,2 kΩ und NC?
8,2 kΩ ist eine Widerstandsauswertung. NC ist ein klassischer Öffnerkontakt. Die Steuerung muss zum jeweiligen Kontaktprinzip passen.
Welcher Marantec Schlupftürkontakt passt bei 8,2 kΩ?
Bei 8,2-kΩ-Auswertung kann der Marantec Schlupftürkontakt 116025 mit 5 m Kabel passend sein. Vorher unbedingt Steuerungseingang prüfen.
Welcher Kontakt passt bei NC-Anschluss?
Für Steuerungen mit NC-Schlupftürkontaktanschluss kann der Marantec Schlupftürkontakt mit 4 m Kabel passend sein.
Kann ich einen Schlupftürkontakt überbrücken?
Nein. Das Überbrücken setzt eine Sicherheitsfunktion außer Kraft. Das kann Personen gefährden und Schäden an Tor, Schlupftür und Antrieb verursachen.
Wann brauche ich einen magnetischen Schlupftürschalter?
Ein magnetischer Schlupftürschalter ist sinnvoll, wenn eine kontaktlose Zustandsüberwachung der Schlupftür gewünscht ist oder das vorhandene System darauf ausgelegt ist.
Was sollte ich beim Austausch noch prüfen?
Prüfen Sie Magnetposition, Kabelweg, Steuerung, Schließkantensicherung, Lichtschranke, Not-Aus und Fehlermeldung der Steuerung.
Wie vermeide ich einen Fehlkauf?
Fotografieren Sie Kontakt, Magnet, Türfalz, Steuerung, Klemmenbereich und Typenschild. Notieren Sie, ob 8,2 kΩ oder NC genutzt wird. Bei Unsicherheit an Tormeister24 senden.
Tor blockiert? Erst Schlupftürkontakt prüfen – dann kaufen.
Finden Sie den passenden Schlupftürkontakt, Magnetkontakt oder Sicherheitsschalter für Ihr Sektionaltor oder Industrietor.
Schlupftürkontakte kaufenMarantec 8,2 kΩ ansehen
Magnetkontakt ansehen
Fachberatung anfragen
