Spiralkabel & Anschlussdosen fürs Tor: Auswahl, Montage & Fehlersuche
Wenn ein Tor „sporadisch spinnt“, ist es erstaunlich oft kein Zauber – sondern ein Kabel, das gequetscht, geknickt oder einfach falsch geführt wurde.
Und ja: Genau diese kleinen Fehler kosten Zeit, Nerven und im Betrieb richtig Geld.
In diesem Guide bekommst du eine klare Vorgehensweise: Welche Spiralkabel-Länge passt? Wo gehört die Anschlussdose hin?
Wie setzt du Zugentlastung richtig? Und vor allem: Wie findest du Fehler schnell, ohne blind Teile zu tauschen?
Wir machen das hier nicht weichgespült: Du bekommst Checklisten, typische Fehlerbilder und eine saubere Auswahl-Logik – damit du einmal richtig bestellst
und nicht dreimal fluchst.
Inhaltsverzeichnis
- Warum Spiralkabel & Anschlussdosen so oft Stress machen
- Typische Symptome: So zeigt sich ein Kabelproblem
- Technische Basics: Was ein Spiralkabel leisten muss
- Technische Basics: Was eine Anschlussdose richtig macht
- Einsatzorte am Tor: Wo sitzt was – und warum
- Schnellauswahl in 3 Fragen
- Länge & Bewegungsweg: So misst du ohne Rätselraten
- Adern, Querschnitt, Signale: Das musst du wissen
- IP-Schutz, Dichtung, Kabelverschraubung
- Komplettset vs. Einzelteile: Wann lohnt sich was
- Planung: Kabelweg, Scheuerstellen, Zugentlastung
- Planung: Montagepunkt am Torblatt (die „Power-Zone“)
- Werkzeug & Materialliste
- Montage: Spiralkabel sauber befestigen (Schritt für Schritt)
- Montage: Anschlussdose setzen, abdichten, fertig
- Verdrahtung: Klemmen, Beschriftung, Durchgangstest
- Inbetriebnahme: Tests, die du wirklich machen solltest
- Fehlersuche-Tabelle: Symptome → Ursache → Lösung
- Wartung & Checks: So hält das Setup lange
- Sinnvolle Upgrades: Sensorik & Sicherheit sauber anbinden
- Schnell zu passenden Produkten & Kategorien
- FAQ
Warum Spiralkabel & Anschlussdosen so oft Stress machen
Tore bewegen sich – jeden Tag. Wenn die Leitung irgendwo reibt, knickt oder ohne Zugentlastung hängt, ist der Schaden nur eine Frage der Zeit.
Mal läuft’s, mal nicht. Genau das sind oft Wackelkontakte, gebrochene Litzen oder Feuchtigkeit in der Dose. Und das kostet dich Stunden.
Ein Kabel ist schnell „irgendwie“ verlegt. Im Betrieb rächt sich das: Störung, Stillstand, Notdienst. Da lacht nur der Murphy.
Typische Symptome: So zeigt sich ein Kabelproblem
- Sicherheitskreis wird „kurz“ geöffnet (Wackelkontakt).
- Leitung bricht unter Bewegung kurz weg.
- Stecker/Klemme sitzt nicht sauber.
- Kabel knickt in einer bestimmten Stellung.
- Spiralzug zu stramm/zu locker.
- Scheuerstelle trifft genau dort auf.
- IP-Schutz nicht passend zur Umgebung.
- Kabelverschraubung undicht oder falsch gesetzt.
- Dichtung beschädigt – Klassiker.
Arbeiten an der Steuerung / im Schaltschrank gehören – je nach Anlage – in die Hände einer Elektrofachkraft. Wenn du nicht sicher bist: lass die Finger davon und hol dir Unterstützung. Ein Tor ist kein Toaster.

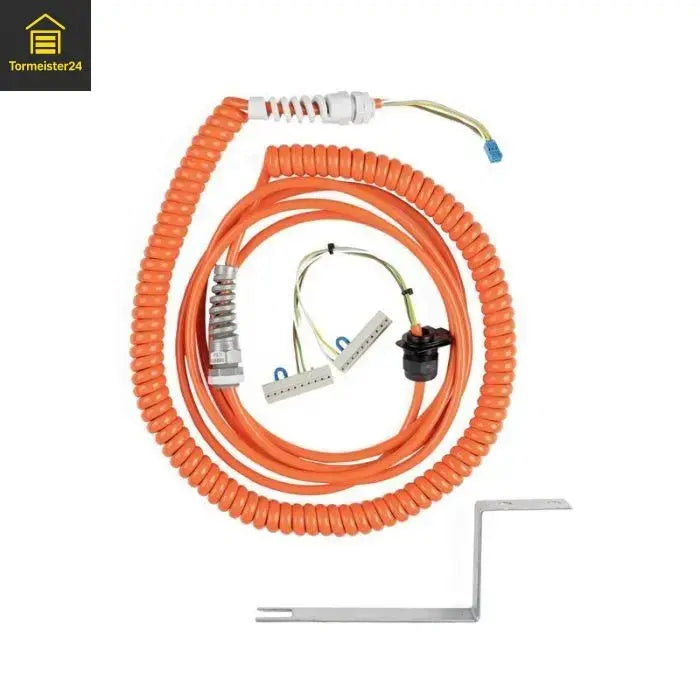

Technische Basics: Was ein Spiralkabel leisten muss
Die Spirale nimmt die Torbewegung auf, ohne dass die Leitung permanent scharf knickt. Wichtig ist: genug Reserve, aber nicht so viel, dass sie irgendwo schleift.
Kabel sterben selten „einfach so“. Es sind meistens Knickstellen, Zug ohne Entlastung oder Reibung an Metallkanten. Genau da setzt saubere Montage an.
Entscheidend sind Adernzahl, Länge und Anschlussart. Wenn du Sensorik (z. B. Schließkante) dranhast, muss das elektrisch passen – Punkt.
Technische Basics: Was eine Anschlussdose richtig macht
Eine gute Dose schützt die Verbindung vor Staub/Feuchte und macht Wartung einfacher: auf, prüfen, tauschen – ohne Kabelsalat.
Dichtung, Kabelverschraubung und korrekter Sitz entscheiden, ob das in 3 Monaten korrodiert – oder in 3 Jahren immer noch sauber läuft.
Wenn das Kabel in der Dose „arbeitet“, arbeiten die Klemmen auch. Ergebnis: Wackelkontakt. Zugentlastung ist Pflicht, nicht Kür.
Einsatzorte am Tor: Wo sitzt was – und warum
- Spiralkabel hängt/führt mit
- Abstand zu Scheren/Scharniere einhalten
- Kein Scheuern an Schienen/Kanten
- Übergabe in Anschlussdose
- Saubere Durchführung Richtung Steuerung
- IP-Schutz nach Umgebung wählen
- Klemmenplan beachten
- Leitungen beschriften
- Durchgang und Funktion testen
Schnellauswahl in 3 Fragen
- Nur ein einfacher Kontakt?
- Mehrere Sensoren?
- Sicherheitskette / Schließkante?
- Hub/Öffnungshöhe bestimmen
- Montagepunkt festlegen
- Reserve für sauberen Biegeradius einplanen
- Innen trocken vs. außen nass/staubig
- Waschen/Feuchte? → IP-Schutz ernst nehmen
- Mechanische Belastung → Schutzführung
Kategorie „Kabel & Anschlussdosen“ im Shop: Spiralkabel & Anschlussdosen ansehen
Länge & Bewegungsweg: So misst du ohne Rätselraten
- Tor komplett schließen → Startpunkt merken.
- Tor komplett öffnen → Endpunkt merken.
- Mess den Weg zwischen Montagepunkt am Torblatt und fixem Übergabepunkt (Dose/Zarge).
- Plane Reserve ein: nichts darf im Endanschlag auf Spannung sein.
Das Spiralkabel wird „auf Kante“ gewählt. Ergebnis: Im oberen Anschlag ist es stramm wie eine Gitarrensaite – und bricht dir später genau dort.
Zu lang – und die Spirale schleift irgendwo, wickelt sich ungünstig ein oder wird von bewegten Teilen erwischt. Auch nicht geil.
Adern, Querschnitt, Signale: Das musst du wissen
Du musst nicht Elektromeister sein – aber du solltest wissen, ob du nur einen Kontakt schaltest oder ob mehrere Signale sauber übertragen werden müssen. Und: Bei Sicherheitseinrichtungen ist „irgendwie angeschlossen“ keine Option.
- Einfacher Kontakt: z. B. Türkontakt / Statuskontakt
- Mehrere Sensoren: mehrere Adern nötig
- Sicherheitskreis: muss stabil sein, keine Wackler, sauber geklemmt
Wenn du unsicher bist: mach ein Foto von Typenschild, Anschluss und der aktuellen Kabelführung. Dann sparst du dir Fehlkäufe und wir können direkt sinnvoll helfen.
Viele „elektrische“ Probleme kommen am Ende von Mechanik: schief laufendes Tor → Kabel reibt. Laufrollen checken: kugelgelagerte Laufrollen
IP-Schutz, Dichtung, Kabelverschraubung
Wenn es trocken ist, geht’s primär um Schutz vor Staub und mechanischen Stress. Trotzdem: Dose dicht schließen, Kabel sauber führen.
Sobald Wasser, Kondensat oder viel Staub im Spiel ist, entscheidet der IP-Schutz über „läuft“ oder „Störung“. Dichtung + Verschraubung müssen passen.
Egal ob Innen oder Außen: Wenn das Kabel an der Klemme zieht, wirst du es irgendwann wieder anfassen – nur halt im falschen Moment.
Für saubere Kabelführung brauchst du oft Kleinteile (Schellen, Schrauben, Halter). Befestigungsmaterial ansehen
Komplettset vs. Einzelteile: Wann lohnt sich was
| Variante | Vorteil | Wann sinnvoll | Typischer Fehler |
|---|---|---|---|
| Komplettset | Alles passt zusammen, weniger Risiko | Wenn du schnell und sicher fertig werden willst | Set wird ohne Kabelwegplanung „irgendwie“ montiert |
| Einzelteile | Maximale Flexibilität | Wenn du Sonderfälle hast (Montagepunkt, Länge, spezielle Dose) | Teile passen elektrisch/mechanisch nicht sauber zusammen |
| Nachrüstung nur Dose | Schneller Service | Wenn Dose undicht/korrodiert ist, Kabel aber okay | Fehler liegt doch im Kabel – wird übersehen |
Planung: Kabelweg, Scheuerstellen, Zugentlastung
- Keine scharfen Kanten
- Keine Reibung an Schienen / Scharnieren
- Bewegungszonen frei halten
- Zugentlastung vor der Dose setzen
- Reserve für Bewegung lassen
- Kein Zug auf Klemmen/Stecker
- Schutzschlauch/Kanal, wenn nötig
- Fixpunkte setzen (aber nicht strangulieren)
- Beschriftung spart später Zeit
Wenn Rollenhalter ausgeschlagen sind, läuft das Tor „komisch“ – und Kabelwege verändern sich. Hier findest du passende Teile: Rollenhalter & Scharniere
Planung: Montagepunkt am Torblatt (die „Power-Zone“)
- geschützt vor direkter Reibung
- bewegungslogisch (Spirale arbeitet sauber)
- kein Kontakt zu Scheren/Scharniere
- nah an scharfkantigen Blechen
- Spirale wird beim Lauf „gezogen“
- Kabel liegt im Dreck/Wasser
Lieber 10 Minuten länger planen als später jede Woche „kurz“ anfahren. Kabelprobleme sind die nervigste Sorte Probleme: klein – aber tödlich für den Ablauf.
Werkzeug & Materialliste
- Schraubendreher / Bit-Set
- Seitenschneider + Abisolierzange
- Multimeter (Durchgang)
- Bohrer / Befestigung je Untergrund
- Spiralkabel passend zur Anwendung
- Anschlussdose + Dichtung + Verschraubung
- Schellen / Kabelbinder / Halter
- Beschriftung (Etiketten) – ernsthaft, mach’s
Montage: Spiralkabel sauber befestigen (Schritt für Schritt) 🔧
- Strom aus / Anlage sichern (ja, wirklich).
- Kabelweg festlegen: Bewegungszonen frei, keine Scheuerstellen.
- Fixpunkt am Torblatt setzen: so, dass die Spirale sauber „arbeitet“.
- Zugentlastung setzen: bevor das Kabel in die Dose geht.
- Reserve prüfen: Tor komplett auf/zu fahren (manuell/gesichert) und schauen, ob irgendwo Spannung entsteht.
Wenn du bei Schritt 5 merkst, dass es stramm wird: nicht diskutieren – korrigieren. Das ist der Unterschied zwischen „läuft“ und „kommt nächste Woche wieder“.
Montage: Anschlussdose setzen, abdichten, fertig
- fester, ruhiger Bereich (Zarge/nahe Steuerung)
- so, dass Service möglich ist (Deckel erreichbar)
- nicht direkt in Spritzwasser-Zone
- Dichtung sauber einlegen
- Kabelverschraubung korrekt anziehen
- keine „auf Spannung“ sitzenden Kabel
Dose zu = dicht. Dose „halb“ zu = später Feuchtigkeit. Und dann wird’s eklig an den Klemmen.
Verdrahtung: Klemmen, Beschriftung, Durchgangstest
Jede Ader bekommt eine klare Zuordnung. Nicht „wird schon passen“. Später willst du in 2 Minuten wissen, was was ist.
- Jede Leitung einzeln prüfen
- Bewegung simulieren (Torpositionen)
- Wenn’s sporadisch weg ist → Kabelbruch/Wackler sehr wahrscheinlich
Schick uns Fotos + Infos, dann sagen wir dir, was du brauchst und wo der Fehler wahrscheinlich liegt: Kontakt & technische Beratung
Inbetriebnahme: Tests, die du wirklich machen solltest
| Test | Wie | Woran du’s erkennst |
|---|---|---|
| Sichtprüfung | Kabelweg, Scheuerstellen, Deckel/Dichtung | Nichts schleift, nichts steht unter Zug |
| Bewegungstest | Tor voll auf/zu und dabei Kabel beobachten | Spirale arbeitet sauber, kein Einklemmen |
| Kontakt-/Sensor-Test | Sensor auslösen / Sicherheitskreis prüfen | Steuerung reagiert reproduzierbar |
| Sporadik-Test | Mehrere Zyklen fahren | Keine Störung nach 10–20 Fahrten |
- Wenn du gerade neu aufbaust: erst Kabelweg, dann Dose, dann Verdrahtung.
- Wenn du Störung suchst: Durchgang + Bewegungstests in verschiedenen Torpositionen.
- Wenn’s sporadisch bleibt: Kabel/Stecker als erstes verdächtigen – nicht die Steuerung.
Fehlersuche-Tabelle: Symptome → Ursache → Lösung
| Symptom | Wahrscheinliche Ursache | Was du machst |
|---|---|---|
| Störung nur beim Öffnen | Spirale wird im oberen Bereich zu stramm | Montagepunkt / Reserve korrigieren, Zugentlastung prüfen |
| Störung nur beim Schließen | Kabel wird unten geknickt oder streift | Kabelweg verändern, Schutzführung setzen |
| Fehler „kommt und geht“ | Wackelkontakt / Litzenbruch | Durchgang unter Bewegung messen, Klemmen nachsetzen, Kabel ggf. tauschen |
| Korrosion in der Dose | Undichtigkeit / falscher IP-Schutz | Dichtung/Verschraubung prüfen, Dose tauschen, Leitungen sauber abdichten |
| Sensor reagiert nicht | Adern vertauscht / falscher Anschluss | Beschriftung + Klemmenplan, Schritt für Schritt prüfen |
Wartung & Checks: So hält das Setup lange
- Sichtprüfung Kabelweg (Scheuerstellen?)
- Dose außen checken (Risse, lose Verschraubung)
- Spirale: arbeitet sie sauber, ohne Zug?
- Klemmen nachsehen (fest, trocken)
- Zugentlastung prüfen
- Mehrfach-Zyklen fahren und beobachten
Mechanik prüfen – sonst zerreibt es dir die schönste Verkabelung. Laufrollen & Rollenhalter findest du hier: Laufrollen / Rollenhalter & Scharniere
Sinnvolle Upgrades: Sensorik & Sicherheit sauber anbinden
Schützen den Fahrweg – und lösen viele „Tor stoppt/ fährt zurück“-Geschichten sauber. Lichtschranken ansehen
Wenn du eine saubere Schließkantenabsicherung brauchst, gehört die Anbindung ordentlich gemacht. Optosensoren & Schließkantensicherung
Wenn eine Schlupftür im Spiel ist: Kontakt muss zuverlässig in den Sicherheitskreis. Schlupftürkontakte
Wir helfen dir auch bei der sinnvollen Auswahl (ohne Bullshit-Bingo). Schreib uns kurz, was du hast + ein paar Fotos: Kontaktseite öffnen
Schnell zu passenden Produkten & Kategorien
FAQ
Welche Spiralkabel-Länge brauche ich?
Die Länge hängt vom Bewegungsweg und dem Montagepunkt ab. Wichtig: Im Endanschlag darf nichts auf Spannung sein, sonst kommt Kabelbruch.
Warum ist mein Fehler nur „manchmal“ da?
Das ist typisch für Litzenbruch/Wackelkontakt. Sobald das Tor in eine bestimmte Position kommt, bricht das Signal kurz weg.
Kann Feuchtigkeit in der Anschlussdose Störungen auslösen?
Ja. Korrosion an Klemmen macht aus „läuft“ ganz schnell „sporadisch“. Dichtung und Kabelverschraubung sind hier der Schlüssel.
Reicht Kabelbinder als Zugentlastung?
Als „Notlösung“ manchmal – aber sauber ist: richtige Schelle/Zugentlastung, damit keine Kraft auf Klemmen/Stecker geht.
Was ist die häufigste Ursache für Kabelbruch am Tor?
Falscher Kabelweg (Scheuern/Knick) und zu knapp gewählte Länge ohne Reserve.
Komplettset oder Einzelteile – was ist besser?
Komplettset = weniger Risiko. Einzelteile = mehr Flexibilität. Wenn du nicht 100% sicher bist, ist Set oft der schnellere Sieg.
Kann ein schief laufendes Tor Kabelprobleme verursachen?
Absolut. Wenn das Tor „arbeitet“, arbeiten Kabelwege mit – und dann reibt/quetscht es. Mechanik prüfen lohnt sich.
Wie teste ich, ob das Kabel gebrochen ist?
Durchgang messen – und zwar in mehreren Torpositionen. Wenn der Durchgang nur in bestimmten Positionen weg ist: Treffer.
Was mache ich, wenn ich keinen Klemmenplan habe?
Fotos von Steuerung/Anschluss + Tor/Komponenten machen und über den Support klären – dann sparst du dir Trial-and-Error.
Kann ich das selbst machen?
Mechanische Montage und Kabelführung oft ja – Arbeiten an der Steuerung / im Schaltschrank je nach Anlage bitte sauber abklären.
Wie schnell bekomme ich Hilfe bei der Auswahl?
Wenn du Fotos + Infos lieferst (Tortyp, Anwendung, Problem), geht die Beratung deutlich schneller.
Wenn du willst, spar dir den „Rate-Marathon“: Schick uns kurz ein paar Fotos (Kabelführung, Anschlussdose, Steuerung/Typenschild) und sag,
was genau passiert. Wir sagen dir direkt, was Sinn macht – und was du dir sparen kannst.
Und ja: Das Ziel ist, dass dein Tor einfach läuft. Ohne Drama.
