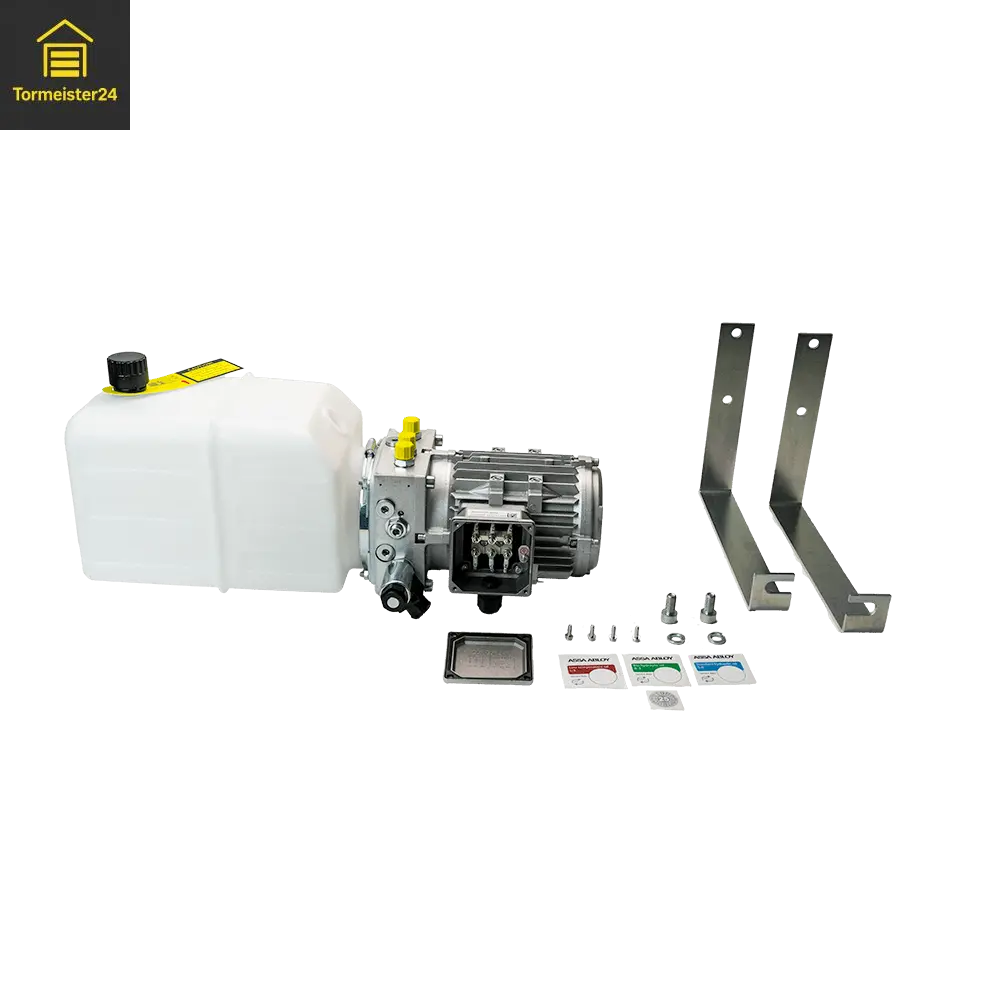

Hydraulikaggregat Überladebrücke wechseln: 1 Ventil oder 2 Ventile?
Wenn die Ladebrücke nicht mehr hebt, die Lippe nicht ausfährt oder die Rampe stehen bleibt, zählt die richtige Diagnose. So finden Sie das passende Hydraulikaggregat – ohne Fehlkauf und ohne unnötigen Stillstand.
Hydraulikaggregate & Ersatzteile ansehenInhalt dieser Seite ↓
- Warum ein defektes Aggregat sofort teuer wird
- Typische Fehler beim Austausch
- Die richtige Lösung: Klapplippe oder Teleskoplippe erkennen
- 1 Ventil oder 2 Ventile?
- Symptome richtig deuten
- Praxisbeispiel aus der Verladung
- Technische Details verständlich erklärt
- Zubehör direkt mitbestellen
- Häufige Fragen
Wenn die Überladebrücke steht, steht oft der ganze Verladeprozess
Eine Überladebrücke ist kein Komfortteil. Sie ist die Verbindung zwischen Rampe und LKW. Wenn sie nicht hebt, nicht senkt oder die Lippe nicht sauber arbeitet, wird aus einem technischen Defekt sofort ein Betriebsproblem.
Der LKW steht. Der Staplerfahrer wartet. Die Ware bleibt in der Halle. Das Lieferfenster läuft. Und je länger die Rampe ausfällt, desto teurer wird der Stillstand.
Genau deshalb ist ein defektes Hydraulikaggregat an der Überladebrücke ein Thema, bei dem Sie nicht raten sollten. Die falsche Einheit passt vielleicht mechanisch fast – aber elektrisch, hydraulisch oder funktional eben nicht.
Die häufigsten Fehler beim Kauf eines Hydraulikaggregats
Viele Fehlkäufe entstehen, weil unter Zeitdruck nur ein Foto vom alten Aggregat gemacht wird. Das reicht oft nicht. Bei Verladetechnik müssen mehrere Punkte zusammenpassen.
Fehler 1: Klapplippe und Teleskoplippe verwechseln
Eine Klapplippenrampe braucht eine andere Hydrauliklogik als eine Teleskoplippenrampe. Wer hier falsch bestellt, verliert Zeit und riskiert eine nicht passende Anlage.
Fehler 2: Ventilzahl ignorieren
1 Ventil oder 2 Ventile ist keine Nebensache. Die Ventilzahl hängt direkt mit den Bewegungen der Ladebrücke und der Lippe zusammen.
Fehler 3: Schlauchanschluss nicht prüfen
M14 × 1,5, 1/4" BSP oder vorhandene Adapter? Wenn der Anschluss nicht passt, steht die Montage – obwohl das Aggregat selbst richtig sein könnte.
Fehler 4: Nur das Aggregat tauschen
Oft sind Schläuche, Adapter, Dichtungen, Öltank oder Deckel ebenfalls alt. Wer sie nicht mitprüft, riskiert die nächste Störung kurz nach dem Austausch.
Die richtige Lösung: Erst Rampentyp erkennen, dann Aggregat wählen
Der schnellste Weg zur passenden Lösung beginnt mit einer einfachen Frage: Haben Sie eine Klapplippe oder eine Teleskoplippe?
Bei einer Klapplippe klappt die Lippe aus. Bei einer Teleskoplippe fährt die Lippe vor. Das klingt simpel, entscheidet aber direkt über das richtige Hydraulikaggregat.
Klapplippe / Schwenklippe
Für viele Klapplippen- oder Schwenklippenrampen ist ein Hydraulikaggregat mit 1 Ventil die richtige Richtung. Wichtig sind Spannung, Anschluss und Steuerung.
Klapplippe 1V ansehenTeleskoplippe / Vorschub
Bei Teleskoplippenrampen werden zusätzliche Bewegungen gesteuert. Dafür wird häufig ein Aggregat mit 2 Ventilen benötigt.
Teleskoplippe 2V ansehenLoading Systems
Wenn eine Loading-Systems-Rampe vorhanden ist, sollte die passende Baureihe geprüft werden. Es gibt gezielte Ersatzaggregate für 232, 232 M und 232 HDA.
Loading Systems ansehenHörmann HLT
Bei Hörmann Überladebrücken sollte besonders sauber nach Typenschild, Ausführung und vorhandener Hydraulikeinheit ausgewählt werden.
Hörmann Einheit ansehen1 Ventil oder 2 Ventile? Die schnelle Entscheidungstabelle
Diese Tabelle hilft bei der Vorauswahl. Für die finale Entscheidung zählen immer Typenschild, Rampentyp, Ventilzahl, Anschluss, Spannung und vorhandene Steuerung.
| Situation an der Überladebrücke | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Klapplippen- oder Schwenklippenrampe vorhanden | Hydraulikaggregat Klapplippe 1 Ventil | Passende Richtung für viele Klapp- und Schwenklippenrampen mit Hub- und Senkfunktion. |
| Teleskoplippe / Vorschublippe fährt nicht mehr aus | Hydraulikaggregat Teleskoplippe 2 Ventile | Stärkere Lösung für Hub-, Senk- und Teleskopbewegungen bei Vorschubrampen. |
| Loading Systems 232, 232 M, 232 NG oder 232 JNG vorhanden | Hydraulikaggregat Loading Systems 232 / 232 M | Gezielte Ersatzlösung für passende Loading-Systems-Klapplippenrampen. |
| Loading Systems 232 HDA vorhanden | Hydraulikaggregat Loading Systems 232 HDA | Passende Lösung, wenn genau diese HDA-Ausführung identifiziert wurde. |
| Hörmann HLT Überladebrücke vorhanden | Hörmann Hydraulische Einheit HLT | Original-nahe Lösung für passende Hörmann HLT-Anwendungen. |
| M14-Schläuche an Hafa/Crawford sind verbaut | Hydraulikschlauch M14 Set | Sinnvoll, wenn das vorhandene System mit M14-Anschlüssen weitergeführt werden soll. |
| 1/4" BSP Schlauchsystem wird benötigt | Hydraulikschlauch Set 1/4" BSP | Flexible Lösung für Wartung, Austausch und Neuinstallation in vielen Anwendungen. |
| Anschlüsse passen nicht direkt | Adapter Kit Multi | Hilft bei unterschiedlichen Anschlussvarianten und reduziert Stillstand beim Service. |
Hydraulikaggregat defekt – oder liegt es doch am Schlauch, Ventil oder Öl?
Nicht jede Störung bedeutet automatisch, dass das komplette Aggregat ersetzt werden muss. Oft zeigt das Fehlerbild, welcher Bereich zuerst geprüft werden sollte.
Brücke hebt nicht mehr
Mögliche Ursachen: Hydraulikaggregat, Motor, Steuerung, Ölstand, Schlauch, Zylinder, Ventil oder elektrische Versorgung.
Aggregate prüfenLippe fährt nicht aus
Bei Teleskoplippen kann das auf Ventil, Vorschubfunktion, Hydraulikdruck, Schlauch oder Aggregat hindeuten.
2V-Aggregat ansehenÖl tritt aus
Dann sollten Schläuche, Verschraubungen, Dichtungen, Öltank, Deckel und Anschlussstellen geprüft werden.
Schläuche & Adapter ansehenAggregat läuft, aber Bewegung ist schwach
Dann können Ölstand, Druck, Pumpe, Zylinder, Ventil oder ein interner Leckverlust die Ursache sein. Nicht blind tauschen.
Fehler prüfen lassenPraxisbeispiel: Die Rampe hebt morgens nicht mehr
Ein typischer Fall: Montagmorgen, Wareneingang. Der erste LKW steht an der Rampe. Die Überladebrücke soll hochfahren, aber es passiert fast nichts. Das Aggregat brummt kurz, die Brücke hebt nur wenige Zentimeter und bleibt stehen.
Die schnelle Vermutung lautet: „Aggregat kaputt.“ Das kann stimmen. Muss aber nicht.
Die bessere Vorgehensweise: Erst prüfen, ob Öl austritt. Dann Schlauchanschlüsse und Zylinder ansehen. Danach klären, ob es eine Klapplippe oder Teleskoplippe ist. Anschließend Ventilzahl, Spannung, Anschluss und Typenschild prüfen.
Wenn das Aggregat wirklich ersetzt werden muss, wird gezielt bestellt: 1 Ventil für passende Klapplippen-Anwendungen, 2 Ventile für passende Teleskoplippen-Anwendungen oder eine konkrete Herstellerlösung für Loading Systems oder Hörmann.
Technische Details – aber so erklärt, dass sie beim Kauf helfen
Technische Daten sind bei Hydraulikaggregaten entscheidend. Aber sie bringen nur etwas, wenn sie richtig interpretiert werden.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Ventilzahl | 1 Ventil oder 2 Ventile steuern unterschiedliche Funktionen. | Falsche Ventilzahl bedeutet: Die Anlage arbeitet nicht wie vorgesehen. |
| Motorleistung | Zum Beispiel 0,75 kW oder 1,5 kW. | Die Leistung muss zur Rampenart und Belastung passen. |
| Spannung | Häufig 230 / 400 V – 50 Hz. | Die elektrische Versorgung muss zum Aggregat und zur Anlage passen. |
| Steuerspannung | Zum Beispiel 24 V DC für Magnetspulen. | Wichtig für die Zusammenarbeit mit Steuerung und Ventilen. |
| Öltank | Tankvolumen und Bauform, zum Beispiel 7 Liter. | Relevant für Baugröße, Betriebssicherheit und Austauschbarkeit. |
| Schlauchanschluss | Zum Beispiel M14 × 1,5 oder 1/4" BSP. | Wenn der Anschluss nicht passt, brauchen Sie Adapter oder andere Schläuche. |
| Montagehalterung | Befestigung des Aggregats an der Anlage. | Wichtig, damit das Aggregat sauber und vibrationsarm montiert wird. |
Warum 1 Ventil oft zur Klapplippe passt
Bei vielen Klapplippen- und Schwenklippenrampen ist die Hydraulikfunktion einfacher aufgebaut. Ein passendes 1V-Aggregat kann hier die richtige Lösung sein, wenn Spannung, Anschluss und Steuerung übereinstimmen.
Warum 2 Ventile bei Teleskoplippen wichtig werden
Eine Teleskoplippe fährt zusätzlich vor und zurück. Diese Bewegung muss hydraulisch sauber gesteuert werden. Deshalb ist bei solchen Anwendungen häufig ein 2V-Aggregat die richtige Richtung.
Warum Anschlüsse oft über Erfolg oder Stillstand entscheiden
Selbst wenn das Aggregat grundsätzlich passt, können falsche Schlauchanschlüsse die Montage stoppen. Deshalb sollten M14, 1/4" BSP und vorhandene Adapter immer vor der Bestellung geprüft werden.
Warum alte Schläuche nicht automatisch weiterverwendet werden sollten
Wenn das Aggregat bereits alt oder undicht ist, sind Schläuche und Verschraubungen oft ebenfalls belastet. Ein neues Aggregat an alten, spröden oder undichten Schläuchen ist keine saubere Lösung.
Zubehör direkt mitdenken: So wird aus dem Aggregat eine funktionierende Reparatur
Viele Kunden bestellen nur das Hydraulikaggregat. In der Praxis fehlt dann oft genau das Teil, das die Reparatur verzögert: Schlauch, Adapter, Dichtung, Tankdeckel oder Halterung.
| Zubehör | Wann sinnvoll? | Direktlink |
|---|---|---|
| Hydraulikschlauch M14 Set | Wenn Hafa/Crawford-Anlagen mit M14-Anschlüssen vorhanden sind. | M14 Set ansehen |
| Hydraulikschlauch Set 1/4" BSP | Wenn ein 1/4" BSP Schlauchsystem benötigt wird oder flexibel erneuert werden soll. | 1/4" BSP Set ansehen |
| Adapter Kit Hafa/Crawford | Wenn vorhandene Hafa- oder Crawford-Anschlüsse angepasst werden müssen. | Adapter Kit 1 ansehen |
| Adapter Kit Loading Systems/Hörmann | Wenn Loading Systems oder Hörmann Anschlüsse sauber verbunden werden müssen. | Adapter Kit 2 ansehen |
| Adapter Kit Multi | Wenn unterschiedliche Anschlussvarianten beim Service flexibel überbrückt werden müssen. | Adapter Kit Multi ansehen |
| Tank für Hytos Aggregat | Wenn der alte Öltank beschädigt, verformt oder undicht ist. | Tank ansehen |
| Öltank-Deckel Hytos | Wenn der Tankverschluss beschädigt ist oder Ölverlust und Verschmutzung drohen. | Öltank-Deckel ansehen |
| Verstellbare Halterung | Wenn das neue Aggregat sauber und stabil montiert werden muss. | Halterungen ansehen |
Empfohlene Produktwege bei Tormeister24
Je genauer Sie Ihre Anlage identifizieren, desto schneller kommen Sie zur passenden Lösung.
Für Klapplippenrampen
Wenn Ihre Rampe eine Klapplippe oder Schwenklippe hat, starten Sie mit dem 1V-Aggregat und prüfen Sie Anschluss, Spannung und Steuerung.
1V-Aggregat kaufenFür Teleskoplippenrampen
Wenn die Lippe ausfährt und zurückzieht, prüfen Sie das 2V-Aggregat für Teleskoplippen- und Vorschubrampen.
2V-Aggregat kaufenFür Herstellerlösungen
Bei Loading Systems oder Hörmann lohnt sich die genaue Auswahl nach Typenschild und Baureihe.
Herstellerlösungen ansehenFür komplette Wartung
Schläuche, Adapter und Wartungssets direkt prüfen. Das verhindert, dass die Reparatur an einer Verschraubung scheitert.
Schläuche & Adapter kaufenWas passiert, wenn Sie das falsche Aggregat kaufen?
Dann bleibt die Rampe oft genau dort, wo sie vorher war: außer Betrieb.
Montage stoppt
Falscher Anschluss, falsche Spannung oder falsche Ventilzahl bedeuten: Die Reparatur kann nicht sauber abgeschlossen werden.
Stillstand verlängert sich
Jeder Tag mit defekter Rampe kostet Zeit, Personal und oft auch Lieferqualität.
Zusatzkosten entstehen
Nachbestellung, zweite Anfahrt, zusätzliche Adapter oder erneute Diagnose machen den vermeintlich günstigen Kauf schnell teuer.
Sicherheitsrisiko steigt
Hydrauliksysteme sind sicherheitsrelevant. Improvisierte Lösungen können Personen, Fahrzeuge und Ware gefährden.
Einwände ehrlich beantwortet
„Das alte Aggregat sieht fast gleich aus.“
Optik reicht nicht. Ventilzahl, Anschlüsse, Leistung, Spannung und Steuerung müssen passen. Fast gleich ist in der Hydraulik oft nicht gut genug.
„Ich will nur schnell bestellen.“
Verständlich. Aber eine falsche Bestellung kostet mehr Zeit als eine kurze Prüfung mit Fotos und Typenschild.
„Die Schläuche sehen noch okay aus.“
Bei Hydraulik zählt nicht nur die Optik. Alter, Druckbelastung, Anschlüsse und Dichtheit sollten mitgeprüft werden.
„Adapter kann ich später kaufen.“
Kann man. Aber wenn der Adapter am Montagetag fehlt, bleibt die Rampe stehen. Besser direkt mitprüfen und passend mitbestellen.
Keine Lust auf falsches Aggregat?
Tormeister24 hilft bei der Auswahl. Mit Fotos, Typenschild und Fehlerbild kommen Sie deutlich schneller zur passenden Hydrauliklösung.
Hydrauliklösung prüfen lassenFAQ: Hydraulikaggregat für Überladebrücke richtig wählen
Woran erkenne ich, ob meine Überladebrücke eine Klapplippe oder Teleskoplippe hat?
Bei einer Klapplippe klappt die Lippe aus und legt sich auf die LKW-Ladefläche. Bei einer Teleskoplippe fährt die Lippe nach vorne aus. Diese Unterscheidung ist wichtig für die Auswahl des richtigen Hydraulikaggregats.
Wann brauche ich ein Hydraulikaggregat mit 1 Ventil?
Ein 1V-Aggregat ist häufig bei passenden Klapplippen- oder Schwenklippenrampen sinnvoll. Entscheidend sind aber immer Rampentyp, Steuerung, Spannung und Schlauchanschluss.
Wann brauche ich ein Hydraulikaggregat mit 2 Ventilen?
Ein 2V-Aggregat wird häufig bei Teleskoplippen- oder Vorschubrampen benötigt, weil zusätzliche Bewegungen der Lippe gesteuert werden müssen.
Was muss ich vor der Bestellung fotografieren?
Fotografieren Sie Typenschild, altes Hydraulikaggregat, Ventilblock, Schlauchanschlüsse, Steuerung, Zylinder, Ölverluststelle und die komplette Überladebrücke. Diese Bilder helfen bei der richtigen Auswahl.
Kann ich die alten Hydraulikschläuche weiterverwenden?
Nur wenn sie technisch einwandfrei, dicht und passend sind. Bei alten oder undichten Schläuchen ist ein Austausch oft sinnvoll, besonders wenn das Aggregat ohnehin ersetzt wird.
Was ist besser: M14 oder 1/4" BSP?
Es gibt kein pauschal besser. Der Anschluss muss zur vorhandenen Anlage passen. M14 ist bei bestimmten Hafa/Crawford-Anwendungen relevant, 1/4" BSP wird in vielen Hydraulik-Anwendungen genutzt.
Brauche ich ein Adapter-Kit?
Ein Adapter-Kit ist sinnvoll, wenn das neue Schlauch- oder Aggregatsystem nicht direkt zu den vorhandenen Anschlüssen passt. Vorher Anschlussart und Hersteller prüfen.
Darf ich ein Hydraulikaggregat selbst wechseln?
Nein, wenn Sie keine qualifizierte Fachkraft sind. Hydrauliksysteme und elektrische Versorgung an Überladebrücken sind sicherheitsrelevant. Der Austausch gehört in fachkundige Hände.
Was tun, wenn die Brücke nur langsam hebt?
Dann sollten Ölstand, Hydraulikdruck, Schläuche, Zylinder, Pumpe, Ventile und Steuerung geprüft werden. Das Aggregat ist eine mögliche Ursache, aber nicht die einzige.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Typenschild, Rampentyp und Fehlerbeschreibung. So lässt sich die passende Lösung schneller und sicherer eingrenzen.
Jetzt Hydraulikaggregat richtig wählen – statt die Rampe weiter stehen zu lassen
Wählen Sie jetzt das passende Aggregat, Schlauchset oder Adapter-Kit für Ihre Überladebrücke. Bei Unsicherheit hilft Tormeister24 mit klarer Fachberatung statt Fehlbestellung.
Hydraulikaggregate kaufenFachberatung anfragen
