Magnetspule Hydraulikventil defekt? Ø13, Ø19 oder Ø22 mm richtig wählen
Wenn die Ladebrücke nicht mehr sauber hebt, senkt oder schaltet, ist oft nicht gleich das ganze Aggregat fällig. Manchmal entscheidet eine kleine Magnetspule darüber, ob die Verladung wieder läuft – oder weiter steht.
Inhalt dieser Seite ↓
Die Rampe steht. Der Motor läuft vielleicht. Aber das Ventil schaltet nicht sauber.
In der Verladetechnik ist das einer der unangenehmsten Fehler: Die Ladebrücke reagiert nicht so, wie sie soll. Mal hebt sie nicht. Mal senkt sie nicht sauber. Mal wirkt das Aggregat aktiv, aber die Bewegung bleibt aus.
Dann wird schnell an das große Ganze gedacht: Hydraulikaggregat, Steuerung, Zylinder, Schlauch. Alles möglich. Aber oft sitzt der Fehler deutlich kleiner – an der Magnetspule, die das Hydraulikventil ansteuert.
Der gefährliche Teil: Wenn jetzt einfach irgendeine 24V-Spule bestellt wird, ist das Risiko groß, dass Innendurchmesser, Bauhöhe oder Anschlusslogik nicht passen. Dann liegt zwar ein Ersatzteil auf der Werkbank, aber die Rampe läuft immer noch nicht.
Diese 5 Fehler führen bei Magnetspulen am schnellsten zur Fehlbestellung
1. Nur auf 24 V DC achten
24 V DC ist wichtig, aber nicht genug. Eine 13-mm-Spule passt nicht auf ein 19-mm-Ventil – egal, wie richtig die Spannung ist.
2. Innendurchmesser nicht messen
Genau hier entsteht der Klassiker: Die Spule sieht ähnlich aus, passt aber mechanisch nicht auf den Ventilschaft.
3. Stecker und Gleichrichtung ignorieren
Wenn die elektrische Versorgung nicht sauber passt, hilft selbst die richtige Spule wenig. Dann muss auch der Stecker mitgedacht werden.
4. Magnetspule mit Ventil verwechseln
Die Spule steuert das Ventil. Sie ist nicht automatisch das komplette Ventil. Wer hier unsauber denkt, bestellt schnell zu viel oder das falsche Teil.
5. Wartungsumfeld vergessen
Wenn Öl, Filter oder Hydrauliktank ebenfalls verschmutzt oder gealtert sind, kann die neue Spule nur einen Teil des Problems lösen.
Die logische Lösung: Erst messen, dann die passende Spule wählen
Die richtige Auswahl beginnt mit drei einfachen Prüfpunkten:
- Innendurchmesser messen: 13 mm, 19 mm oder 22 mm?
- Elektrische Auslegung prüfen: 24 V DC, Leistung oder Stromaufnahme beachten.
- Anlage einordnen: Crawford, Hafa, Hydraulikaggregat, Ventilaufbau und Stecker prüfen.

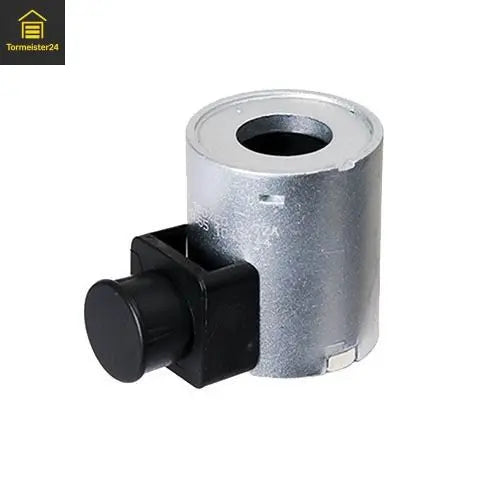

Genau daraus ergibt sich, ob die Magnetspule Ø13 mm HY V1, die Magnetspule Ø19 mm HY V2 oder die Magnetspule Ø22 mm die richtige Wahl ist.
Wenn zusätzlich die elektrische Verbindung auffällig ist, sollte der Stecker mit Gleichrichter direkt mitgeprüft werden.
Nicht auf Verdacht tauschen
Eine Magnetspule ist klein. Der Fehler durch die falsche Spule ist groß. Erst messen, dann passend bestellen.
Hydraulik-Ersatzteile ansehenØ13, Ø19 oder Ø22 mm: Welche Magnetspule passt?
Ø13 mm HY V1
Die richtige Richtung, wenn das vorhandene Hydraulikventil eine 13-mm-Aufnahme für die Magnetspule hat.
Stark für Sie, wenn: eine kompakte 24V-DC-Spule mit 18 W für Crawford/Hafa-Umfeld gebraucht wird.
Ihr Gewinn: passgenauer Ersatz statt Rätselraten an der Ventilaufnahme.
Ø19 mm HY V2
Die passende Lösung, wenn das Ventil mit 19-mm-Innendurchmesser arbeitet und eine robuste 24V-DC-Spule benötigt wird.
Stark für Sie, wenn: die alte Spule als HY V2 oder mit 19-mm-Aufnahme identifiziert wurde.
Ihr Gewinn: saubere Ventilansteuerung ohne falsche Baugröße.
Ø22 mm Magnetspule
Die richtige Richtung, wenn am Hydraulikventil eine größere 22-mm-Aufnahme vorhanden ist.
Stark für Sie, wenn: 24 V DC und 0,72 A zur vorhandenen Anlage passen und die Bauhöhe berücksichtigt wird.
Ihr Gewinn: passende elektrische Ansteuerung für größere Ventilaufnahmen.
Welche Lösung für welchen Fall stark ist
Wenn nur die Spule defekt ist
Dann ist der gezielte Spulentausch oft deutlich wirtschaftlicher als der Austausch größerer Baugruppen.
Wenn die Anlage sporadisch schaltet
Dann unbedingt auch Stecker, Gleichrichter und elektrische Verbindung prüfen. Sporadische Fehler sitzen oft nicht nur im sichtbaren Bauteil.
Wenn Hydrauliköl alt oder verschmutzt ist
Dann sollte Wartung direkt mitgedacht werden. Sauberes Öl schützt Ventile, Dichtungen und Aggregat.
Wenn Schmutz im System ein Thema ist
Dann ist der Luftfilter kein Nebenteil, sondern ein echter Schutzfaktor für das Hydrauliksystem.
Wenn mehrere Rampen betreut werden
Dann lohnt es sich, Spulen, Stecker und Wartungsteile strukturiert zu erfassen – statt bei jedem Stillstand neu zu suchen.
Wenn Sie unsicher sind
Foto, Maße und Typenschild sparen mehr Zeit als jede Bestellung auf Verdacht.
Praxisbeispiel: Nicht das Aggregat war kaputt – die Spule schaltete nicht mehr sauber
Typischer Fall an der Laderampe: Die Überladebrücke bewegt sich nicht wie erwartet. Der erste Gedanke: Hydraulikaggregat defekt.
Das klingt logisch, ist aber oft zu groß gedacht. Denn wenn das Aggregat grundsätzlich arbeitet, aber das Ventil nicht sauber öffnet oder schließt, sitzt der Fehler möglicherweise an der Magnetspule oder an der elektrischen Ansteuerung.
Die falsche Reaktion wäre jetzt: irgendeine 24V-Spule bestellen. Die richtige Reaktion sieht anders aus:
- Spule spannungsfrei prüfen lassen.
- Innendurchmesser exakt messen.
- Vorhandene elektrische Werte abgleichen.
- Stecker, Gleichrichter und Anschlussbild mitprüfen.
- Hydrauliköl und Filterzustand nicht vergessen.
So fühlt sich die richtige Lösung an: Das passende Ersatzteil wird bestellt, das Ventil schaltet wieder sauber und die Rampe ist schnell zurück im Betrieb – ohne unnötigen Aggregat-Tausch.
Technische Details – aber so, dass sie bei der Bestellung helfen
Hier ist die klare Auswahlhilfe für die häufigsten Magnetspulen in der Verladetechnik.
| Produkt | Innendurchmesser | Elektrik | Höhe | Typischer Einsatz | Direkter Einstieg |
|---|---|---|---|---|---|
| HY V1 | 13 mm | 24 V DC / 18 W | 37 mm | Crawford/Hafa Hydraulikventile mit 13-mm-Aufnahme | Ø13 mm ansehen |
| HY V2 | 19 mm | 24 V DC / 18 W | 50 mm | Crawford/Hafa Hydraulikventile mit 19-mm-Aufnahme | Ø19 mm ansehen |
| Magnetspule Ø22 mm | 22 mm | 24 V DC / 0,72 A | 53 mm | Crawford/Hafa Hydraulikventile mit 22-mm-Aufnahme | Ø22 mm ansehen |
| Wenn Ihre Situation so aussieht … | Dann prüfen Sie zuerst … | Was oft sinnvoll ist | Direkter Einstieg |
|---|---|---|---|
| Spule wird nicht sauber angesteuert | Stecker, Gleichrichter, Spannung, Kontaktbild | Stecker mit Gleichrichter mitprüfen | Stecker ansehen |
| Hydraulik reagiert träge oder unruhig | Ölzustand, Füllstand, Verschmutzung | Hydrauliköl für Wartung einplanen | 7 Liter Hydrauliköl ansehen |
| System zieht Schmutz oder Feuchtigkeit | Tankbelüftung und Filterzustand | Luftfilter ersetzen | Luftfilter ansehen |
| Mehrere Hydraulikteile sind auffällig | Aggregat, Tank, Ventil, Öl, Filter | Hydraulik & Aggregate komplett prüfen | Kategorie ansehen |
Die häufigsten Einwände – und warum sie später teuer werden
„24 V DC passt doch, also reicht das.“
Nein. Wenn der Innendurchmesser nicht passt, ist die richtige Spannung wertlos.
„Wir tauschen direkt das ganze Aggregat.“
Manchmal nötig. Aber wenn nur die Magnetspule oder elektrische Ansteuerung betroffen ist, wäre das deutlich zu groß gedacht.
„Die alte Spule sieht ähnlich aus.“
Ähnlich ist bei Hydraulikventilen nicht genug. Millimeter entscheiden hier über passend oder unbrauchbar.
„Wir klären das nach der Bestellung.“
Genau das verursacht Stillstand. Erst messen, dann kaufen – besonders bei Verladetechnik.
Lieber jetzt richtig messen als später doppelt bestellen
Wenn die Ladebrücke steht, ist die passende erste Bestellung der größte Zeitgewinn.
Jetzt Beratung anfragenHäufige Fragen zu Magnetspulen für Hydraulikventile
Woran erkenne ich, welche Magnetspule ich brauche?
Entscheidend sind Innendurchmesser, elektrische Auslegung, Bauhöhe und die vorhandene Ventilaufnahme. Am wichtigsten ist zuerst der Innendurchmesser: 13 mm, 19 mm oder 22 mm.
Reicht es, wenn die Spannung 24 V DC stimmt?
Nein. 24 V DC ist nur ein Teil der Auswahl. Die Spule muss auch mechanisch auf das Ventil passen.
Was ist der Unterschied zwischen HY V1 und HY V2?
HY V1 ist die 13-mm-Ausführung. HY V2 ist die 19-mm-Ausführung. Beide dürfen nicht einfach nach Gefühl gegeneinander getauscht werden.
Wann brauche ich die Ø22-mm-Magnetspule?
Wenn Ihre vorhandene Ventilaufnahme bzw. die alte Spule einen 22-mm-Innendurchmesser hat und die elektrische Auslegung dazu passt.
Kann eine defekte Magnetspule verhindern, dass die Ladebrücke hebt?
Ja. Wenn das Hydraulikventil nicht korrekt angesteuert wird, kann die Bewegung ausbleiben oder unzuverlässig werden.
Wann sollte ich den Stecker mit Gleichrichter mitprüfen?
Immer dann, wenn die Spule nicht sauber angesteuert wird, Fehler sporadisch auftreten oder die elektrische Verbindung sichtbar gealtert ist.
Hat Hydrauliköl etwas mit der Magnetspule zu tun?
Nicht direkt. Aber wenn das Hydrauliksystem insgesamt verschmutzt oder schlecht gewartet ist, können Ventile, Dichtungen und Aggregat zusätzlich belastet werden.
Wer darf eine Magnetspule an der Ladebrücke tauschen?
Arbeiten an Elektrik und Hydraulik sollten nur spannungsfrei, drucklos und durch qualifiziertes Fachpersonal erfolgen. Nach dem Austausch gehört eine Funktions- und Sicherheitsprüfung dazu.
Was sollte ich vor einer Anfrage bereithalten?
Foto der alten Spule, Foto vom Ventil, gemessener Innendurchmesser, vorhandene Beschriftung, Anlagenhersteller und eine kurze Beschreibung des Fehlers.
Jetzt die passende Magnetspule statt die falsche Vermutung bestellen
Bei Tormeister24 finden Sie nicht nur irgendeine 24V-Spule. Sie finden die passende Richtung für Crawford/Hafa-Hydraulikventile – inklusive Stecker, Öl, Filter und Beratung, wenn die Anlage schnell wieder laufen muss.
Lieber jetzt sauber identifizieren als später mit falscher Spule und stehender Rampe kämpfen.
