Marantec RS 301 V + CS320 für Überladebrücken mit Vorschublippe

Name: Marantec RS 301 V + CS320 für Überladebrücken mit Vorschublippe
Brand: Marantec
SKU: 193144
Price: 788.5 EUR
Availability: InStock

€788,50 €1.225,70

inkl. MwSt. Versand wird beim Checkout berechnet.

Beschreibung

RS 301 V + CS320 für Überladebrücken mit Vorschublippe

Lieferumfang:

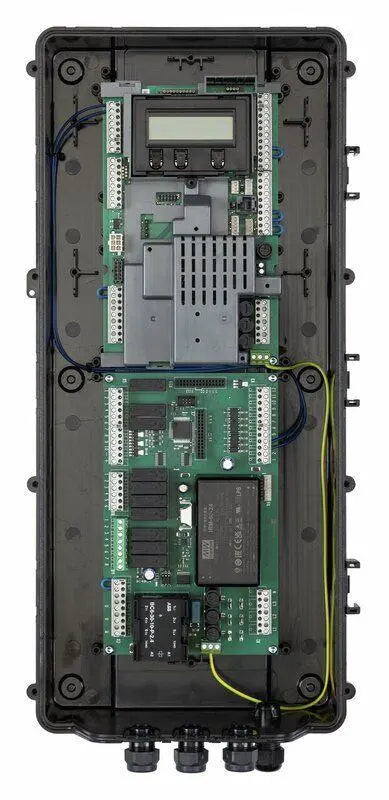

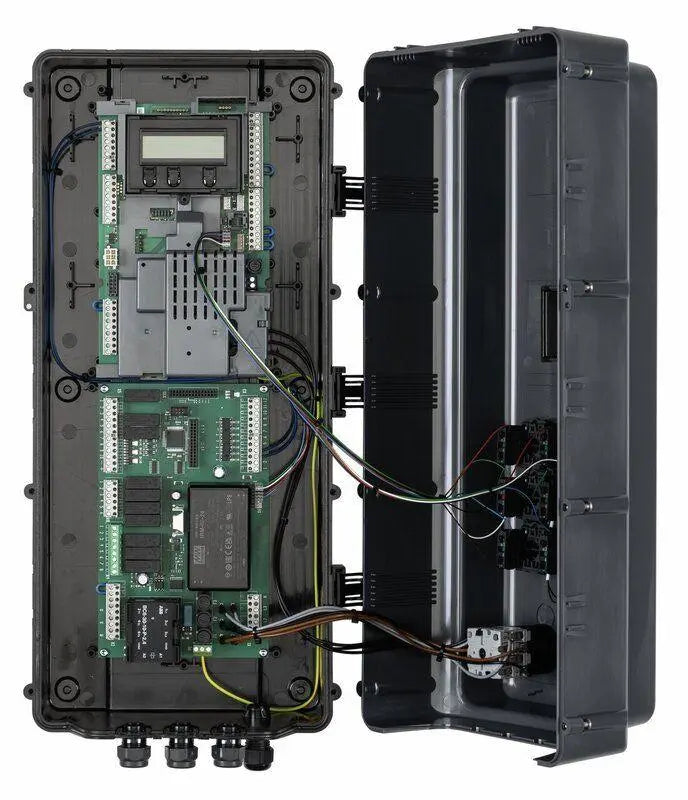

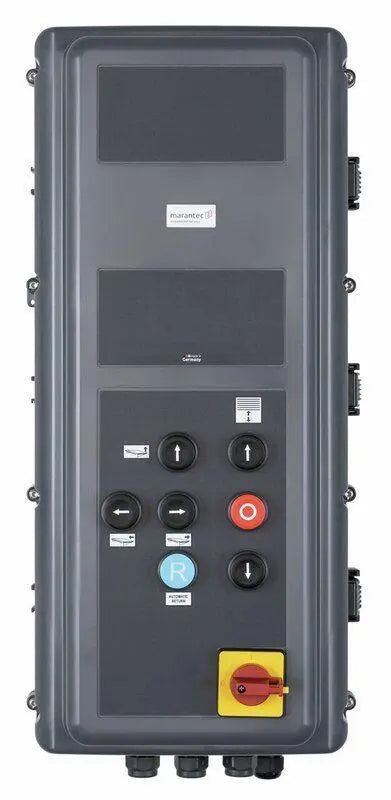

Steuerung RS 301 V + CS 320 400 V/3~ mit LC-Display im CS-Maxigehäuse, Tasten für Heben/Vor/Zurück/Auto-Return, 3-fach Taster und Hauptschalter im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig

Torsteuerung – Funktionen:

4 programmierbare Relaisausgänge mit 44 Funktionen
Integrierter Zykluszähler/Torlaufzähler
2 programmierbare Eingänge mit 27 Funktionen (Tor)
Änderung der Drehrichtung über Platinentaster/Display
Einstellbare Kraftbegrenzung für beide Laufrichtungen (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Rampensteuerung – Funktionen:

Zur Ansteuerung einer Überladebrücke mit Vorschublippe
Ansteuerung von 2- oder 3-Ventil-Aggregaten
8 Ventilversionen für Vorschublippenansteuerung
Anlaufverriegelung nach Spannungsausfall
Drehfeldprüfung/Phasenausfallerkennung
1 programmierbarer Eingang mit 4 Funktionen (Brücke)
Ansteuerung der Torabdichtung (Shelter-Funktion)
Freigabe/Verriegelung der Torautomatik
Freigabe/Verriegelung durch externe Torsteuerung
Auto-Return

Endlageneinstellung:

Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über Platinentaster oder steckbaren LCD-Monitor

Bedienung:

3 Richtungstasten
3-fach Taster Torsteuerung
Auto-Return-Taste
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Aufbau und Anschluss:

Integrierter Hauptschalter
Integrierte Sicherungen für das Hydraulikaggregat (Standard: 4 A, auf Wunsch 6,3 A)
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Versorgung für externe Geräte RS 300, CS 320
Kurzschlussfeste Kleinspannung
Anschluss von Innen- und Außenampeln
Anschluss von Radkeil und Anfahrsensor
Anschluss von Verladeleuchte oder Signalhorn
Anschluss zur Verriegelung der Überladebrücke
Anschluss zur Verriegelung der Toranlage
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung

Optional:

Taste zur Zwangsabsenkung
Steuerung im Stahlschrank
Produktbeschreibende Daten

GehäusetypCS-Maxi

SchutzartIP65

DisplayartLCD

Hauptschalter im SteuerungsdeckelHauptschalter 4-polig

Drucktaster im Steuerungsdeckelelektronischer 3-fach Taster CS Heben Vor Zurück Auto-Return

Not-Aus im Steuerungsdeckelohne Not-Aus

Funktionsschalter im Steuerungsdeckelohne Funktionsschalter

NetzsteckerCEE-Stecker 5-polig rot

Einsatzbereich

Temperatur (min./max.) [°C]-10/45

Leistungsdaten

Betriebsart (Steuerung)Totmann

Elektrische Daten

Bauseitige Versorgung180-440 V/3~/N/PE/50/60 Hz

Stromaufnahme pro Ventil (max.) [A]0,8

Netzfrequenz [Hz]50/60

Steuerspannung [V]24 V-DC

Schaltstrom Torsteuerung (max.) [A]8

Schaltstrom Rampensteuerung (max.) [A]6,3

Belastbarkeit Leistung Torsteuerung (max.) [kW]2,2

Belastbarkeit Leistung Rampensteuerung (max.) [kW]2,2

Maße und Gewichte

Maße (BxHxT) [mm]260x550x245
